Instrukcja obsługi pieca rolkowego OFITE 173-00-RC

Kompletny przewodnik po obsłudze pieca rolkowego OFITE 173-00-RC. Dowiedz się, jak konfigurować testy, obsługiwać ekran dotykowy, przeprowadzać konserwację i bezpiecznie korzystać z urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Piec rolkowy OFITE 173-00-RC służy do podgrzewania i rolowania komórek starzeniowych z płuczką wiertniczą w celu symulacji warunków panujących w otworze wiertniczym. str. 2

Najważniejsze czynności

Uruchomienie testu ręcznego str. 8
Konfiguracja parametrów systemowych str. 7, 16

Pierwsze uruchomienie

Podłącz urządzenie do zasilania, włącz przełącznik, a następnie skonfiguruj datę, czas i jednostki w menu Utilities. str. 6

Problemy i rozwiązania

Przepalony bezpiecznik

Zlokalizuj uchwyty bezpieczników w skrzynce sterowniczej. Jeśli wskaźnik świeci, wymień bezpiecznik na nowy.

str. 10

Konserwacja i reset

Smarowanie łańcuchów i kół zębatych co 90 dni. str. 9

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zakres temperatury	100° - 500°F (38° - 260°C)	Zakres pracy pieca.	str. 3
Prędkość silnika	25 rpm	Prędkość obrotowa rolek.	str. 3

Gdzie szukać w PDF

Specyfikacje str. 3
Konserwacja str. 9, 10

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Płytka drukowana z przełącznikami napięcia

Strona 10

Wnętrze skrzynki sterowniczej z bezpiecznikami

Strona 11

Strona 12

Strona 13

Strona 18

Najważniejsze informacje

Piec rolkowy OFITE 173-00-RC służy do określania wpływu temperatury i ciśnienia na płuczkę wiertniczą poprzez jej podgrzewanie i rolowanie w komórkach starzeniowych. Urządzenie jest wyposażone w ekran dotykowy, wentylator obiegowy oraz redundantny sterownik temperatury. Piec może pracować w trybie ręcznym lub z zaprogramowanymi profilami testowymi.

Bezpieczeństwo

Zawsze noś rękawice odporne na wysoką temperaturę i ochronę oczu podczas pracy z gorącym piecem i komórkami starzeniowymi.
Nie otwieraj gorącego pieca, kierując twarz bezpośrednio w stronę drzwi.
Wentylator wewnątrz pieca jest niebezpieczny podczas pracy; zawsze wyłączaj grzałki przed załadunkiem lub rozładunkiem komórek.
Piec musi być podłączony do uziemionego obwodu elektrycznego.
Odłącz zasilanie przed przystąpieniem do konserwacji lub wymiany bezpieczników.

Konfiguracja i pierwsze uruchomienie

Po podłączeniu pieca do zasilania, użyj ekranu dotykowego, aby skonfigurować urządzenie:

Włącz przełącznik zasilania.
Dotknij ikonę Utilities (Narzędzia) na dole ekranu.
Ustaw datę, godzinę, częstotliwość próbkowania (Sampling Rate), jednostki temperatury oraz tolerancję pasma (Band Tolerance).

Obsługa

Piec umożliwia dwa tryby pracy:

Testy ręczne: Uruchom grzałki i silnik za pomocą przycisków "Start Heating" oraz "Start Motor" na ekranie głównym. Użyj strzałek, aby dostosować temperaturę.
Testy programowane: Przejdź do "Test Setup", wybierz "Profile", stwórz lub załaduj profil (Dwell lub Ramp) i dotknij "Start Test".

Pamiętaj, aby przed włożeniem komórek do pieca upewnić się, że są one odpowiednio przygotowane i posiadają wymagane o-ringi, jeśli będą rolowane.

Konserwacja

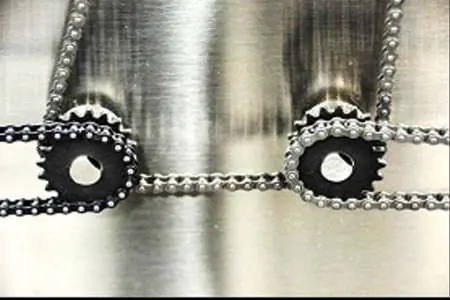

Smarowanie: Co 90 dni nałóż niewielką ilość smaru na łańcuch i koła zębate.
Łożyska: Nie smaruj łożysk rolek z teflonu.
Bezpieczniki: Jeśli wskaźnik na uchwycie bezpiecznika świeci, bezpiecznik wymaga wymiany.
Konwersja napięcia: Piec można przestawić między 115 VAC a 230 VAC za pomocą przełączników na płytce drukowanej (wymaga otwarcia obudowy).

Ekran dotykowy i dane

Ekran dotykowy pozwala na:

Podgląd danych w czasie rzeczywistym.
Tworzenie harmonogramów tygodniowych (Schedule).

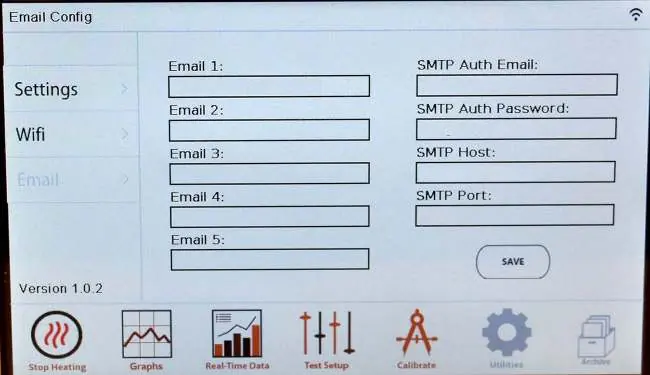

Konfigurację alertów e-mail po podłączeniu do sieci Wi-Fi.
Eksport zapisanych testów na dysk USB (format FAT32).

Praktyczna pomoc

Typowe problemy

Ekran dotykowy nie reaguje lub uległ awarii

Redundantny sterownik temperatury przejmie kontrolę i utrzyma temperaturę. Zaleca się ustawienie go na tę samą wartość co ekran dotykowy.

Piec nie grzeje lub nie działa wentylator

Sprawdź bezpieczniki wewnątrz skrzynki sterowniczej. Jeśli wskaźnik na uchwycie bezpiecznika świeci, bezpiecznik jest przepalony i wymaga wymiany.

Dysk USB nie jest rozpoznawany

Upewnij się, że dysk jest sformatowany w systemie plików FAT32. Jeśli dioda przy porcie USB świeci na czerwono, dysk nie jest obsługiwany.

Przed użyciem

Sprawdź, czy piec jest podłączony do uziemionego gniazdka.
Przygotuj komórki starzeniowe zgodnie z instrukcją (zapewnij przestrzeń na rozszerzalność cieplną płynu).
Jeśli komórki będą rolowane, zainstaluj o-ringi na górze i dole komórek.
Załóż odzież ochronną (rękawice żaroodporne, okulary).
Upewnij się, że tylna osłona łańcuchów jest na swoim miejscu.

Parametry w praktyce

Zakres temperatury: 100°F - 500°F (38°C - 260°C).
Prędkość silnika: Fabrycznie ustawiona na 25 obr./min.
Tolerancja pasma (Band Tolerance): Wartość w stopniach określająca, jak daleko poniżej wartości zadanej temperatura może spaść, zanim system zgłosi błąd.

Ilustracje i schematy

Panel sterowania: Zawiera wyłącznik zasilania, wskaźnik grzałki, ekran dotykowy, pokrętło sterujące i port USB.

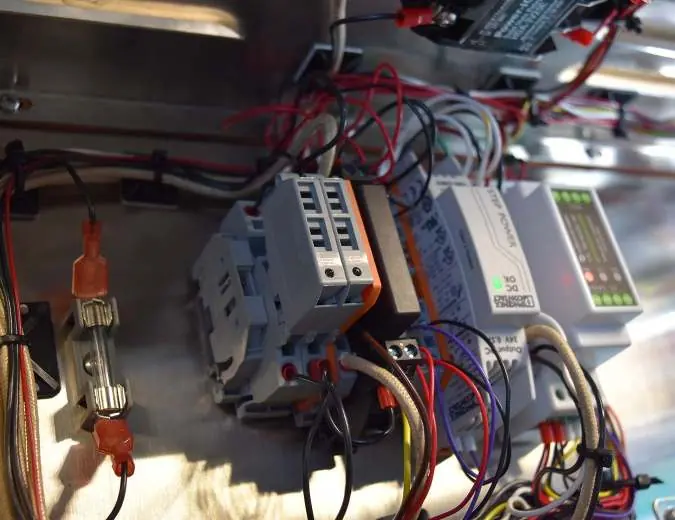

Wnętrze skrzynki sterowniczej: Pokazuje bezpieczniki z wskaźnikami świetlnymi.

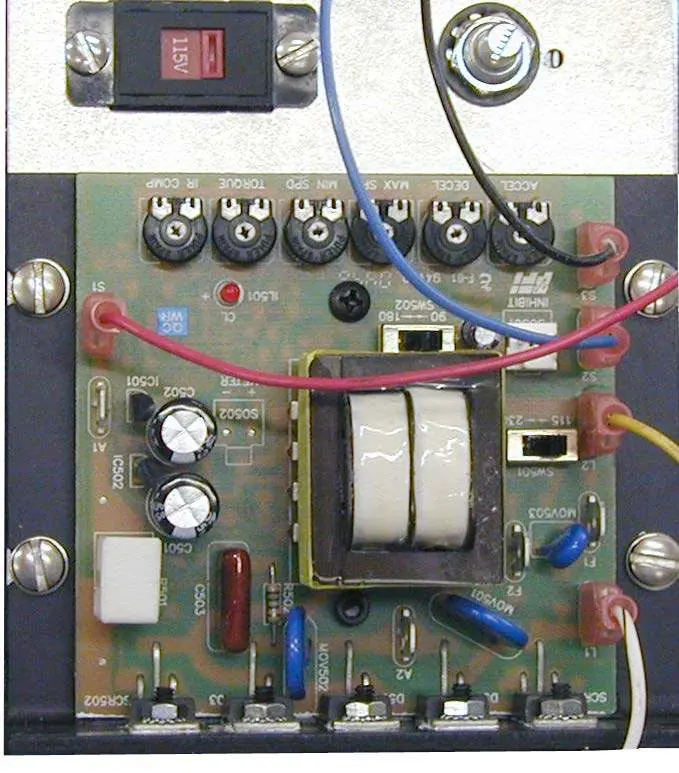

Płytka drukowana: Zawiera przełączniki konwersji napięcia (115V/230V) oraz pokrętło regulacji prędkości silnika.

Zgodność modelu

Dla testów powyżej 300°F (148.9°C) należy stosować o-ringi z Vitonu.
Piec jest dostępny w wersjach 115V (173-00-RC) oraz 230V (173-00-1-RC).
