Instrukcja obsługi pieca rolkowego OFITE 172-00-RC
Kompletny przewodnik użytkownika dla pieca rolkowego OFITE 172-00-RC i 172-00-1-RC. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, programować profile testowe, przeprowadzać konserwację oraz konfigurować parametry pracy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Piec rolkowy OFITE 172-00-RC służy do badania wpływu temperatury i ciśnienia na płuczkę wiertniczą. Urządzenie posiada ekran dotykowy do programowania profili testowych, wentylator obiegowy oraz redundantny system kontroli temperatury. str. 2, 3
Najważniejsze czynności
- Smarowanie łańcuchów i zębatek str. 10, 12
- Konwersja napięcia (115V/230V) str. 10
- Eksport danych na USB str. 20
Pierwsze uruchomienie
- Podłącz urządzenie do zasilania, włącz przełącznik Power i skonfiguruj datę, czas oraz jednostki w menu Utilities. str. 7
Problemy i rozwiązania
Piec nie grzeje
Sprawdź bezpieczniki wewnątrz skrzynki sterowniczej. Jeśli dioda świeci, bezpiecznik jest przepalony.
str. 11Konserwacja i reset
- Brak procedury resetu; konserwacja obejmuje smarowanie łańcuchów co 90 dni i wymianę bezpieczników. str. 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres temperatury | 38°C - 260°C | Zakres pracy pieca | str. 3 |
| Prędkość silnika | 25 obr./min | Stała prędkość obrotowa rolek | str. 3 |
Gdzie szukać w PDF
- Specyfikacje str. 3
- Konserwacja str. 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Piec rolkowy OFITE (modele 172-00-RC i 172-00-1-RC) służy do badania wpływu temperatury i ciśnienia na płuczkę wiertniczą. Urządzenie umożliwia prowadzenie testów w warunkach statycznych i dynamicznych. Uwaga: Podczas pracy z gorącym piecem i komórkami starzeniowymi należy zawsze nosić rękawice żaroodporne i ochronę oczu. Wentylator wewnątrz pieca jest niebezpieczny – zawsze wyłączaj grzałki przed załadunkiem lub rozładunkiem komórek.
Opis urządzenia
Piec posiada cztery rolki napędzane silnikiem o zmiennej prędkości. Wyposażony jest w ekran dotykowy do sterowania temperaturą i silnikiem, wentylator obiegowy zapewniający równomierne grzanie oraz redundantny sterownik temperatury na wypadek awarii ekranu dotykowego.
Instalacja i konfiguracja

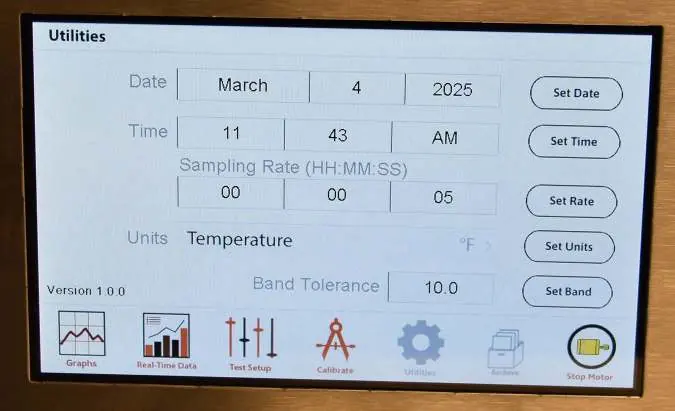

Przed pierwszym użyciem należy podłączyć piec do odpowiedniego gniazdka elektrycznego. W menu Utilities (Narzędzia) na ekranie dotykowym należy skonfigurować:
- Datę i godzinę.
- Częstotliwość próbkowania (Sampling Rate).
- Jednostki temperatury (°F lub °C).
- Tolerancję pasma (Band Tolerance).
Obsługa
Piec umożliwia pracę w trybie ręcznym oraz programowanym:
- Testy ręczne: Uruchamiane przyciskami Start Heating oraz Start Motor na ekranie dotykowym. Temperaturę można regulować strzałkami.

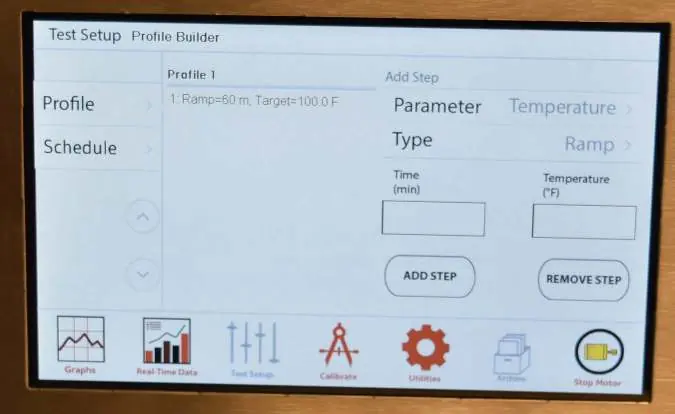

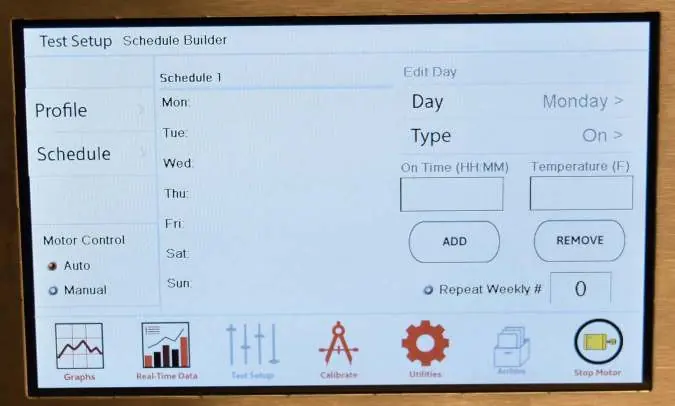

- Testy programowane: W menu Test Setup można tworzyć profile (Dwell/Ramp) oraz harmonogramy tygodniowe.
Po zakończeniu testu należy wyłączyć grzanie, pozostawić włączone zasilanie do czasu ostygnięcia pieca, a następnie zatrzymać silnik przed wyjęciem komórek.
Konserwacja
- Smarowanie: Co 90 dni należy nałożyć niewielką ilość smaru na łańcuchy i zębatki z tyłu pieca.
- Łożyska: Nie smarować łożysk rolek Teflon®.
- Bezpieczniki: W przypadku awarii zasilania, sprawdź bezpieczniki wewnątrz skrzynki sterowniczej na górze pieca.
- Konwersja napięcia: Piec można przestawić między 115 VAC a 230 VAC za pomocą przełączników na płytce drukowanej (wymaga otwarcia obudowy).
Rozwiązywanie problemów
Jeśli ekran dotykowy ulegnie awarii, redundantny sterownik temperatury przejmie kontrolę. W przypadku awarii obu systemów, termostat odetnie zasilanie grzałek przy 500°F (260°C). W przypadku problemów z eksportem danych na USB, upewnij się, że napęd jest sformatowany w systemie FAT32.
Praktyczna pomoc
Typowe problemy
Piec nie grzeje lub ekran nie reaguje
Sprawdź bezpieczniki wewnątrz skrzynki sterowniczej na górze urządzenia. Jeśli kontrolka na uchwycie bezpiecznika świeci, bezpiecznik wymaga wymiany.
Hałas lub zużycie łańcucha
Sprawdź łańcuchy i zębatki z tyłu pieca. Nałóż smar co 90 dni. W razie potrzeby wymień łańcuch lub zębatki.
Błąd zapisu na USB
Upewnij się, że napęd USB jest sformatowany w systemie plików FAT32. Czerwona dioda przy porcie oznacza nieobsługiwany napęd.
Przed użyciem
- Upewnij się, że piec jest podłączony do uziemionego obwodu.
- Sprawdź, czy komórki starzeniowe mają zainstalowane odpowiednie o-ringi (Teflon/Buna do 300°F, Viton powyżej 300°F).
- Upewnij się, że w komórkach pozostawiono przestrzeń na rozszerzalność cieplną płynu.
- Sprawdź, czy osłona z tyłu pieca jest założona.
Parametry w praktyce
- Zakres temperatury
- 38°C - 260°C (100°F - 500°F).
- Prędkość silnika
- Fabrycznie ustawiona na 25 obr./min.
Ilustracje i schematy

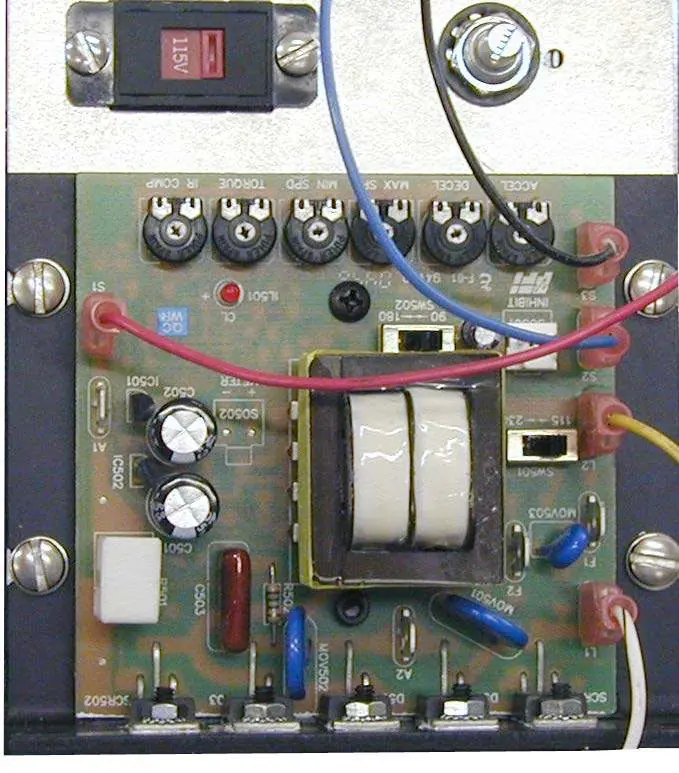

- Płytka drukowana: Zawiera przełączniki konwersji napięcia (115V/230V) oraz pokrętło regulacji prędkości silnika.

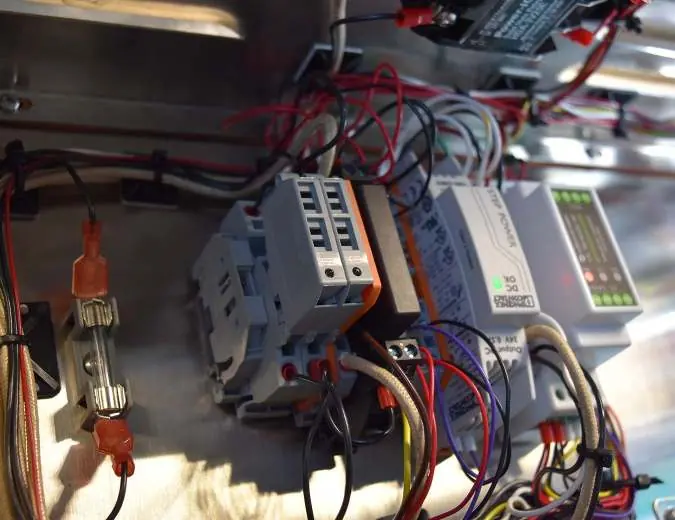

- Skrzynka sterownicza: Zawiera bezpieczniki z diodami sygnalizacyjnymi.
- Ekran dotykowy: Główne centrum sterowania testami, profilami i ustawieniami.
Zgodność modelu
- Piec jest zgodny z API RP 13I.
- Wymaga komórek starzeniowych OFITE.
- Dla testów powyżej 300°F (148.9°C) należy stosować o-ringi Viton.
