Instrukcja obsługi pieca rolkowego OFITE 172-00-C

Szybki przewodnik po instrukcji obsługi pieca rolkowego OFITE 172-00-C. Dowiedz się, jak skonfigurować urządzenie, obsługiwać ekran dotykowy, przeprowadzać testy oraz dbać o konserwację.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Piec rolkowy OFITE 172-00-C służy do badania wpływu temperatury i ciśnienia na płuczkę wiertniczą. Urządzenie jest obsługiwane za pomocą ekranu dotykowego lub pokrętła sterującego, umożliwiając programowanie profili testowych i monitorowanie danych. str. 2, 3, 13

Najważniejsze czynności

Uruchomienie grzania str. 9
Uruchomienie silnika str. 9
Eksport danych str. 20

Pierwsze uruchomienie

Konfiguracja początkowa str. 7

Problemy i rozwiązania

Utrata ciepła

Wymień izolację drzwi (#172-10).

str. 12

Przepalony bezpiecznik

Wymień bezpiecznik, jeśli wskaźnik świetlny na uchwycie świeci.

str. 11

Konserwacja i reset

Smarowanie łańcucha str. 10, 12

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zakres temperatur	100°F - 500°F (38°C - 260°C)	Zakres pracy pieca	str. 3
Prędkość silnika	25 obr./min	Prędkość obrotowa rolek	str. 3

Gdzie szukać w PDF

Specyfikacje str. 3
Konserwacja str. 10, 11, 12
Obsługa ekranu str. 13, 14, 15, 16

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Płytka sterująca z przełącznikami napięcia

Strona 11

Strona 12

Strona 13

Strona 14

Strona 16

Najważniejsze informacje z instrukcji

Piec rolkowy OFITE 172-00-C służy do badania wpływu temperatury i ciśnienia na płuczkę wiertniczą. Urządzenie umożliwia prowadzenie testów w warunkach statycznych i dynamicznych. Piec wyposażony jest w ekran dotykowy, który pozwala na programowanie profili testowych, ustawianie harmonogramów oraz monitorowanie parametrów w czasie rzeczywistym.

Bezpieczeństwo

Zawsze używaj rękawic odpornych na wysoką temperaturę oraz ochrony oczu podczas pracy z piecem i komórkami starzeniowymi.
Nie otwieraj gorącego pieca, kierując twarz bezpośrednio w stronę drzwi.
Zewnętrzna obudowa pieca, zwłaszcza w okolicy drzwi, może być bardzo gorąca.
Wentylator obiegowy jest niebezpieczny, gdy łopatki się obracają. Zawsze wyłączaj grzanie przed załadunkiem lub rozładunkiem komórek.
Odłącz zasilanie przed przystąpieniem do konserwacji lub wymiany bezpieczników.
Używaj pieca wyłącznie w obwodzie z uziemieniem.

Konfiguracja i pierwsze uruchomienie

Wyłącz przełącznik zasilania.
Podłącz piec do odpowiedniego gniazdka elektrycznego.
Włącz przełącznik zasilania.
Dotknij ikony Utilities na ekranie dotykowym, aby ustawić datę, godzinę, częstotliwość próbkowania, jednostki temperatury oraz tolerancję pasma.

Obsługa urządzenia

Piec umożliwia pracę w trybie ręcznym lub programowanym:

Testy ręczne: Uruchom grzanie przyciskiem Start Heating i silnik przyciskiem Start Motor na ekranie dotykowym. Używaj strzałek do regulacji temperatury.
Testy programowane: Użyj ekranu Test Setup do zbudowania profilu (Dwell/Ramp) lub harmonogramu tygodniowego. Wybierz profil i naciśnij Load, a następnie Start Test.

Konserwacja

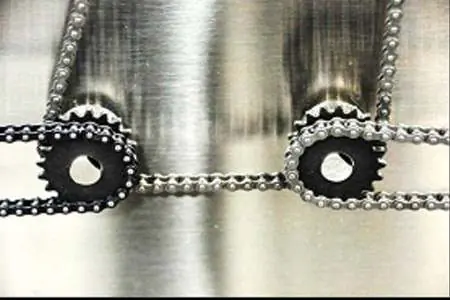

Smarowanie: Co 90 dni nałóż niewielką ilość smaru na łańcuch i zębatki. Nie smaruj łożysk rolkowych Teflon.
Wymiana bezpieczników: Bezpieczniki znajdują się w skrzynce sterowniczej na górze pieca. Jeśli wskaźnik świetlny na uchwycie bezpiecznika świeci, należy go wymienić.
Konwersja napięcia: Piec można przestawić między 115 VAC a 230 VAC za pomocą przełączników na płytce drukowanej (wymaga otwarcia obudowy).
Izolacja: Jeśli zauważysz utratę ciepła wokół drzwi, wymień materiał izolacyjny (część #172-10).

Ekran dotykowy i funkcje

Ekran dotykowy zapewnia dostęp do:

Real-Time Data: Podgląd bieżącej temperatury i ustawień.

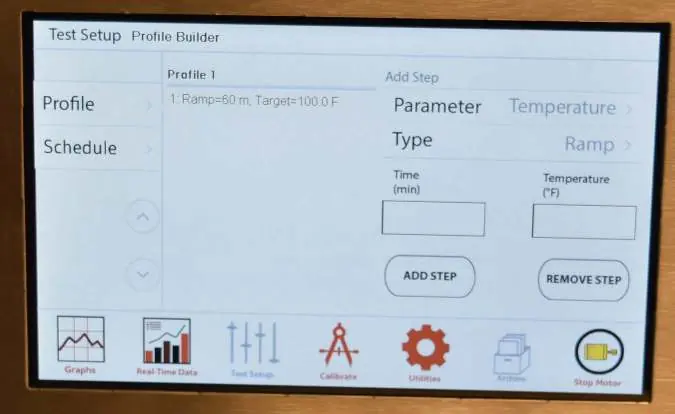

Test Setup: Tworzenie profili (Ramp/Dwell) i harmonogramów.
Utilities: Ustawienia systemowe, Wi-Fi i powiadomienia e-mail.
Graphs: Wykresy temperatury w czasie.
Archive: Eksport zapisanych testów na napęd USB.

Praktyczna pomoc

Typowe problemy

Utrata ciepła wokół drzwi

Sprawdź stan izolacji drzwi. Jeśli jest twarda i sztywna, wymień ją na nową (część #172-10).

Zużycie łańcucha i zębatek

Sprawdź stan łańcucha i zębatek. Smaruj co 90 dni. W razie zużycia wymień elementy.

Błąd bezpiecznika

Sprawdź wskaźnik świetlny na uchwycie bezpiecznika w skrzynce sterowniczej. Jeśli świeci, wymień bezpiecznik.

Przed użyciem

Załóż rękawice odporne na wysoką temperaturę.
Załóż okulary ochronne.
Upewnij się, że piec jest podłączony do uziemionego gniazdka.
Sprawdź, czy komórki starzeniowe mają odpowiednią ilość płynu (zostaw przestrzeń na rozszerzalność cieplną).
Jeśli komórki będą rolowane, zainstaluj o-ringi na obwodzie komórek.

Parametry w praktyce

Zakres temperatur: 100°F - 500°F (38°C - 260°C)
Prędkość silnika: Stała prędkość 25 obr./min.

Ilustracje i schematy

Panel sterowania: Zawiera przełącznik zasilania, wskaźnik grzania, ekran dotykowy, pokrętło sterujące i port USB.

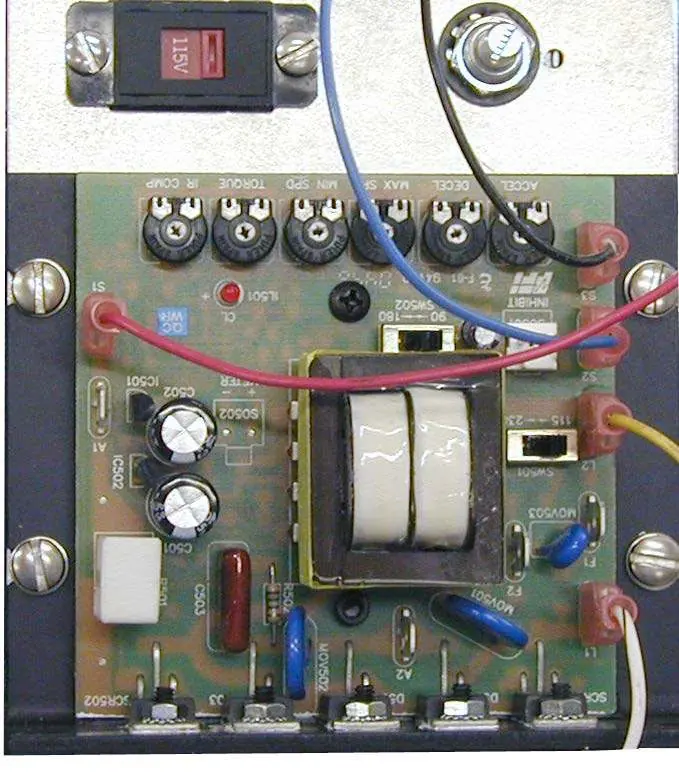

Płytka sterująca: Zawiera przełączniki konwersji napięcia (115V/230V) oraz pokrętło regulacji prędkości silnika.

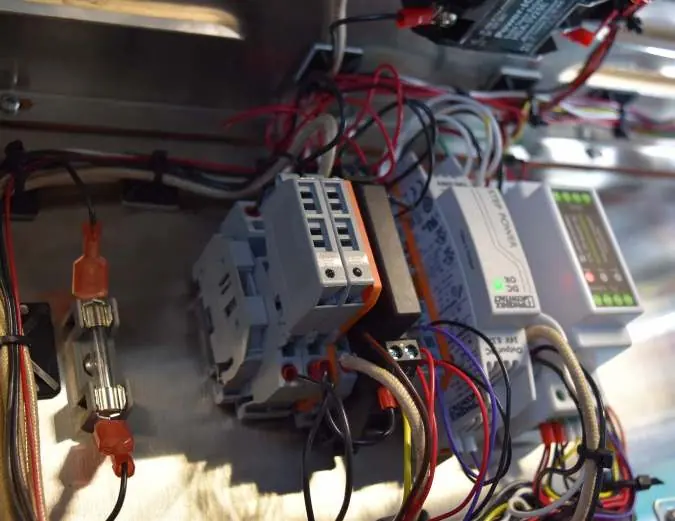

Skrzynka bezpieczników: Wskaźniki świetlne informują o przepaleniu bezpiecznika.

Zgodność modelu

Dla testów powyżej 300°F (148.9°C) należy używać o-ringów Viton.
Piec dostępny w wersjach 115V (172-00-C) oraz 230V (172-00-1-C).
