Instrukcja obsługi hub USB-C Axagon HMC-UFO 10Gbps
Szybki przewodnik po hubie USB-C Axagon HMC-UFO 10Gbps. Dowiedz się, jak zamontować dysk M.2 SSD, podłączyć urządzenie, zainicjować nowy dysk w systemie oraz poznać parametry techniczne i kompatybilność.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Axagon HMC-UFO to wielofunkcyjny hub USB-C, który umożliwia rozszerzenie portów komputera oraz instalację dysku M.2 SSD (NVMe lub SATA). Urządzenie obsługuje transfer danych do 10Gbps, ładowanie Power Delivery do 100W oraz przesył obrazu 4K/60Hz przez HDMI.
Montaż dysku M.2 SSD
- Otwieranie obudowy: Delikatnie otwórz pokrywę huba.

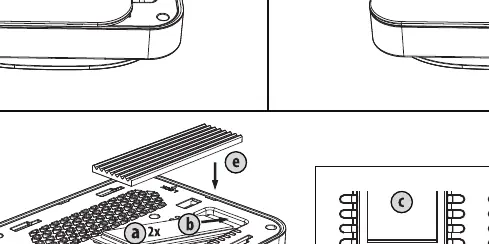

- Instalacja dysku: Wsuń dysk M.2 SSD do slotu pod kątem, a następnie dociśnij go do dołu.
- Zabezpieczenie: Użyj gumowego elementu blokującego, aby unieruchomić dysk w slocie.
- Zamykanie: Zamknij pokrywę obudowy.
Podłączenie i inicjalizacja
Po podłączeniu huba do portu USB-C w komputerze, urządzenie jest gotowe do pracy. Jeśli zainstalowano nowy dysk SSD, może być konieczna jego inicjalizacja w systemie operacyjnym:
- Otwórz Zarządzanie dyskami w systemie Windows.
- Znajdź nowy dysk i zainicjuj go, a następnie sformatuj, aby był widoczny w systemie plików.
Bezpieczne odłączanie
Zawsze używaj funkcji bezpiecznego usuwania sprzętu w systemie operacyjnym przed fizycznym odłączeniem huba od komputera, aby uniknąć utraty danych.
Specyfikacja techniczna
- Porty: HDMI (4K/60Hz), LAN (Gigabit Ethernet), 2x USB-A (10Gbps), USB-C (Power Delivery 100W), czytnik kart SD/microSD, Audio 3.5mm.
- Obsługa dysków: NVMe M.2 SSD oraz SATA M.2 SSD (rozmiary 2242, 2260, 2280).
- Zasilanie: Obsługa Power Delivery do 100W (wymaga podłączenia ładowarki USB-C do huba).
Kompatybilność
Urządzenie jest kompatybilne z systemami Windows, macOS, Linux oraz Android. Wymagany jest port USB-C obsługujący tryb DisplayPort Alt Mode oraz Power Delivery, aby w pełni wykorzystać funkcje huba.
Informacje o producencie
AXAGON
Praktyczna pomoc
Typowe problemy
Dysk SSD nie jest widoczny w systemie
Upewnij się, że dysk został poprawnie zainicjowany w narzędziu 'Zarządzanie dyskami' systemu operacyjnego.
Urządzenia podłączone do huba nie działają
Sprawdź, czy hub jest podłączony do portu USB-C obsługującego DisplayPort Alt Mode i czy podłączono zasilanie PD, jeśli wymagane.
Dysk SSD nie pasuje do slotu
Upewnij się, że używasz dysku M.2 NVMe lub SATA w rozmiarze 2242, 2260 lub 2280.
Przed użyciem
- Sprawdź, czy Twój port USB-C w komputerze obsługuje DisplayPort Alt Mode.
- Przygotuj dysk M.2 SSD (NVMe lub SATA).
- Upewnij się, że masz ładowarkę USB-C PD, jeśli planujesz ładować laptopa przez hub.
- Sprawdź, czy dysk jest poprawnie zabezpieczony gumową blokadą wewnątrz huba.
Parametry w praktyce
- Power Delivery 100W
- Możliwość ładowania laptopa przez hub przy użyciu odpowiedniej ładowarki.
Ilustracje i schematy

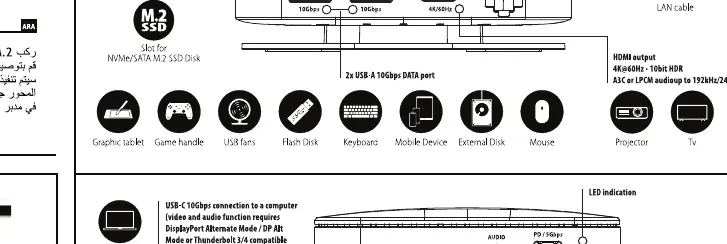

- Schemat portów pokazuje rozmieszczenie złączy: HDMI, LAN, USB-A, USB-C, czytnik kart i audio.
- Instrukcja montażu przedstawia 4 kroki: otwarcie, włożenie dysku, zabezpieczenie gumką i zamknięcie.
Zgodność modelu
- Wymaga portu USB-C z obsługą DisplayPort Alt Mode dla wyjścia wideo.
- Kompatybilny z Windows, macOS, Linux, Android.
