Instrukcja obsługi pilarki tarczowej do metalu Bosch GKM 18V-50 Professional
Szybki przewodnik po instrukcji obsługi pilarki tarczowej do metalu Bosch GKM 18V-50 Professional. Dowiedz się, jak bezpiecznie wymieniać tarczę, ustawiać głębokość cięcia, obsługiwać pojemnik na wióry i dbać o narzędzie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pilarka Bosch GKM 18V-50 Professional służy do cięcia metali żelaznych o grubości do 50 mm. Nie jest przeznaczona do cięcia drewna. str. 8, 16
Najważniejsze czynności
- Wymiana tarczy str. 10, 25
- Opróżnianie pojemnika na wióry str. 11, 32
Pierwsze uruchomienie
- Włóż naładowany akumulator do narzędzia, aż zostanie zablokowany. str. 11, 31
Problemy i rozwiązania
Tarcza zacina się
Zwolnij włącznik i trzymaj pilarkę nieruchomo w materiale, aż tarcza całkowicie się zatrzyma.
str. 7, 22Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 9, 24 |
| Prędkość obrotowa | 4250 min-1 | Prędkość bez obciążenia | str. 9, 24 |
Gdzie szukać w PDF
- Opis urządzenia str. 3
- Wymiana tarczy str. 4, 10
- Obsługa pojemnika na wióry str. 5, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pilarka tarczowa Bosch GKM 18V-50 Professional jest przeznaczona wyłącznie do cięcia metali żelaznych o głębokości do 50 mm. Urządzenie nie jest przeznaczone do obróbki drewna, ponieważ mieszanie się gorących opiłków metalu z pyłem drzewnym stwarza ryzyko pożaru. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi zjawiska odrzutu i obsługi osłony dolnej.

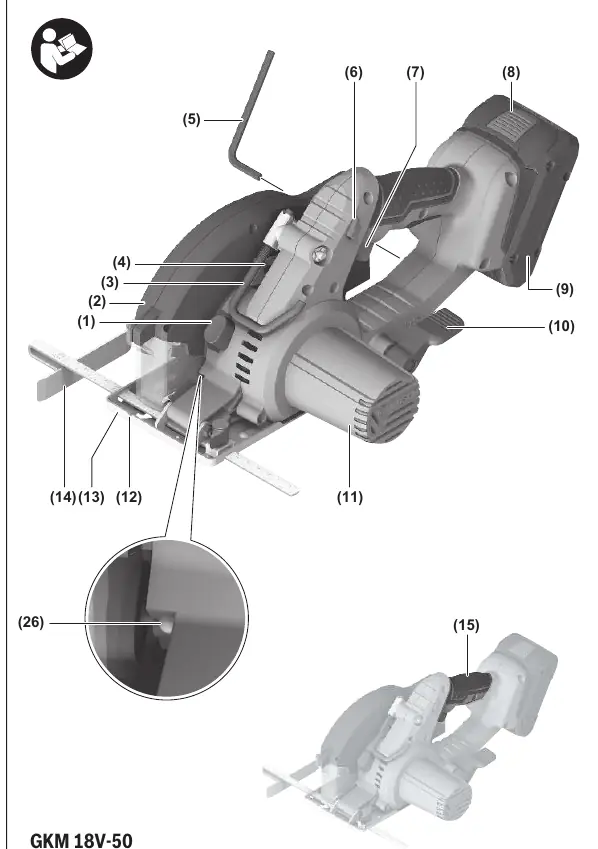

Opis urządzenia
Główne elementy pilarki to:
- Przycisk blokady wrzeciona (1)
- Osłona z pojemnikiem na wióry (2)
- Hak do zawieszania (3)
- Skala głębokości cięcia (4)
- Włącznik/wyłącznik (7)
- Dźwignia blokująca głębokość cięcia (10)
- Płyta podstawy (13)
- Oświetlenie LED (26)
Montaż i wymiana tarczy
Przed przystąpieniem do jakichkolwiek prac przy narzędziu (np. wymiana tarczy, konserwacja) należy wyjąć akumulator.
- Połóż pilarkę na przedniej części obudowy silnika.
- Naciśnij i przytrzymaj przycisk blokady wrzeciona (1).
- Użyj klucza sześciokątnego (5), aby odkręcić śrubę mocującą (16).
- Odchyl osłonę dolną (21) i zdejmij kołnierz mocujący (17) oraz tarczę (18).
- Wyczyść tarczę i elementy mocujące.
- Załóż nową tarczę, zwracając uwagę na kierunek obrotów (strzałka na tarczy musi być zgodna ze strzałką na osłonie).
- Załóż kołnierz mocujący i dokręć śrubę (16) z momentem 6-9 Nm (dokręcenie ręczne plus 1/8 obrotu).
Obsługa
Ustawianie głębokości cięcia: Poluzuj dźwignię (10), ustaw żądaną głębokość na skali i dokręć dźwignię. Pamiętaj, że tarcza powinna wystawać poniżej materiału na wysokość mniejszą niż jeden pełny ząb.
Pojemnik na wióry: Opiłki metalu są zbierane w pojemniku zintegrowanym z osłoną (2). Aby opróżnić pojemnik, przesuń blokadę (25) do góry, otwórz pokrywę (24) i przechyl narzędzie.
Hak do zawieszania: Umożliwia zawieszenie narzędzia np. na drabinie. Przed rozpoczęciem pracy należy go złożyć.
Konserwacja
Zawsze utrzymuj narzędzie i otwory wentylacyjne w czystości. Osłona dolna musi poruszać się swobodnie i zamykać automatycznie. W przypadku uszkodzenia pokrywy pojemnika na wióry (24), należy ją wymienić.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Tarcza zacina się lub występuje odrzut
Sprawdź, czy tarcza jest ostra, nieuszkodzona i czy jest prawidłowo zamontowana. Upewnij się, że obrabiany materiał jest stabilnie zamocowany.
Pojemnik na wióry jest pełny
Regularnie opróżniaj pojemnik, przesuwając blokadę (25) do góry i otwierając pokrywę (24).
Narzędzie nie uruchamia się
Sprawdź stan naładowania akumulatora i czy jest on poprawnie włożony.
Przed użyciem
- Sprawdź, czy tarcza jest ostra i nieuszkodzona.
- Upewnij się, że osłona dolna porusza się swobodnie.
- Sprawdź, czy pojemnik na wióry jest zamknięty i zablokowany.
- Upewnij się, że akumulator jest naładowany.
- Załóż okulary ochronne i maskę przeciwpyłową.
Parametry w praktyce
- Napięcie znamionowe
- 18V - zasilanie akumulatorowe.
- Prędkość obrotowa bez obciążenia
- 4250 min-1 - maksymalna prędkość obrotowa tarczy.
- Maks. głębokość cięcia
- 50 mm - maksymalna grubość ciętego metalu.
Ilustracje i schematy

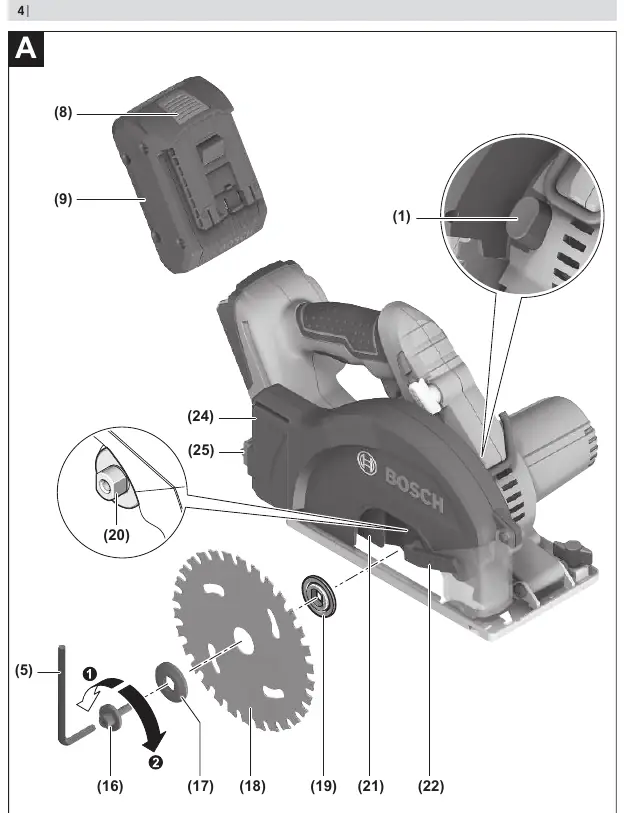

- Rysunek A: Wymiana tarczy pilarskiej.
- Rysunek B: Ustawianie głębokości cięcia.
- Rysunek C: Użycie haka do zawieszania.
- Rysunek D: Cięcie z prowadnicą równoległą.

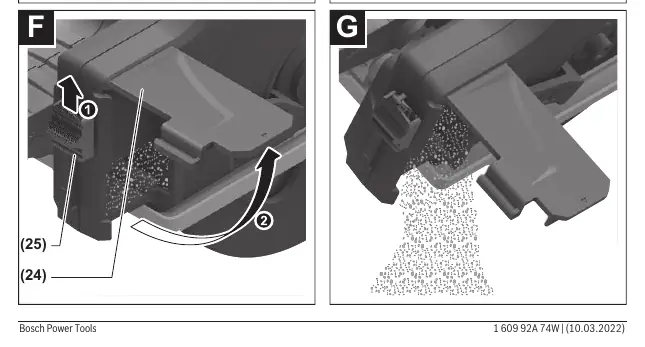

- Rysunek F-G: Opróżnianie pojemnika na wióry.
Zgodność modelu
- Przeznaczona wyłącznie do metali żelaznych.
- Nie używać do cięcia drewna.
- Używać tylko z akumulatorami Bosch GBA 18V lub ProCORE18V.
