Narzędzia / Piły
Instrukcja obsługi pilarki tarczowej Bosch Professional GKS 18V-44 / GKS 18V-51
Szybki przewodnik po instrukcji obsługi pilarki tarczowej Bosch Professional GKS 18V-44 / GKS 18V-51. Dowiedz się, jak bezpiecznie montować tarczę, ustawiać głębokość cięcia i konserwować urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pilarka tarczowa Bosch GKS 18V-44 / GKS 18V-51 służy do wykonywania prostych cięć wzdłużnych i poprzecznych oraz cięć pod kątem w drewnie. str. 9
Najważniejsze czynności
- Wymiana tarczy str. 12
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 10
Problemy i rozwiązania
Zmniejszona wydajność ssania
Sprawdź i wyczyść adapter odsysania oraz wąż.
str. 12Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie zasilania | str. 9 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy pilarek tarczowych Bosch Professional GKS 18V-44 oraz GKS 18V-51. Urządzenia te są przeznaczone do wykonywania prostych cięć wzdłużnych i poprzecznych oraz cięć pod kątem w drewnie przy stabilnym podparciu.

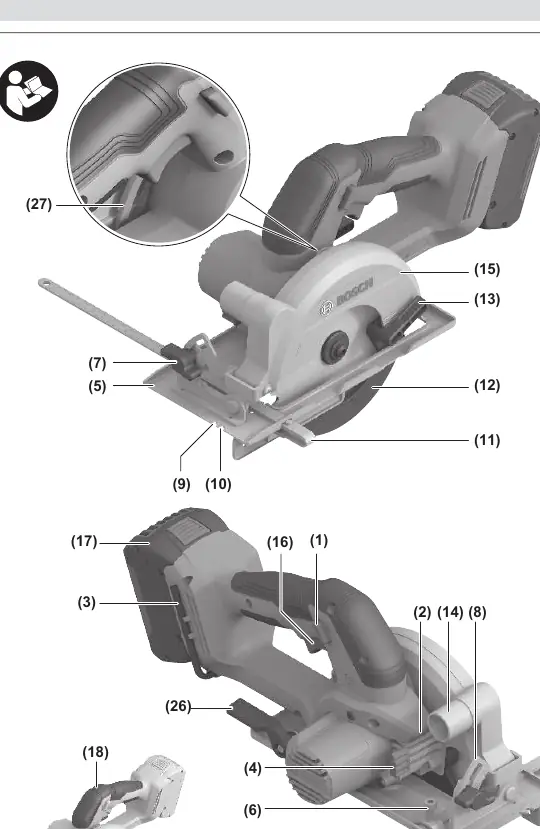

Opis urządzenia
Główne elementy pilarki obejmują:
- (1) Blokada włącznika
- (4) Przycisk blokady wrzeciona
- (5) Podstawa
- (12) Pendelschutzhaube (dolna osłona tarczy)
- (16) Włącznik/wyłącznik
- (26) Dźwignia ustawiania głębokości cięcia
Montaż i wymiana tarczy
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyjąć akumulator.
- Połóż pilarkę na przedniej stronie obudowy silnika.
- Naciśnij i przytrzymaj przycisk blokady wrzeciona (4).
- Użyj klucza imbusowego (3), aby odkręcić śrubę mocującą (23).
- Odchyl dolną osłonę tarczy (12) i zdejmij tarczę (21).
- Załóż nową tarczę, upewniając się, że kierunek zębów jest zgodny ze strzałką na osłonie.
- Dokręć śrubę mocującą z momentem 6-9 Nm.
Obsługa
Ustawianie głębokości cięcia
Zwolnij dźwignię (26). Aby zmniejszyć głębokość, odsuń pilarkę od podstawy (5); aby zwiększyć, dociśnij pilarkę do podstawy. Ustaw żądaną wartość na skali i zablokuj dźwignię.
Ustawianie kąta cięcia
Zwolnij śrubę motylkową (7), ustaw żądany kąt na skali (8) i dokręć śrubę.
Konserwacja
Utrzymuj urządzenie i otwory wentylacyjne w czystości. Dolna osłona tarczy musi zawsze poruszać się swobodnie i zamykać automatycznie. Regularnie usuwaj pył i wióry za pomocą pędzla.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Zmniejszona wydajność cięcia
Sprawdź stan i ostrość tarczy. Używaj tylko tarcz odpowiednich do obrabianego materiału.
Zablokowanie tarczy w materiale
Wyłącz urządzenie, poczekaj na całkowite zatrzymanie tarczy, a następnie usuń przyczynę zablokowania.
Przed użyciem
- Sprawdź naładowanie akumulatora
- Upewnij się, że tarcza jest ostra i odpowiednia do materiału
- Sprawdź, czy dolna osłona tarczy porusza się swobodnie
- Ustaw odpowiednią głębokość cięcia
- Upewnij się, że obrabiany element jest stabilnie zamocowany
Parametry w praktyce
- Prędkość obrotowa
- 6300 min-1 (prędkość bez obciążenia)
Ilustracje i schematy
- (12) Pendelschutzhaube - dolna osłona tarczy
- (26) Spannhebel - dźwignia ustawiania głębokości cięcia
Zgodność modelu
- Kompatybilne z akumulatorami Bosch GBA 18V oraz ProCORE18V
