Instrukcja obsługi pilarki tarczowej Bosch GKT 18V-52 GC Professional

Najważniejsze informacje

Niniejsza instrukcja dotyczy pilarki tarczowej Bosch GKT 18V-52 GC Professional. Urządzenie jest przeznaczone do wykonywania prostych i ukośnych cięć w drewnie, materiałach drewnopochodnych, tworzywach sztucznych oraz lekkich materiałach budowlanych. Pilarka jest wyposażona w funkcję łączności Bluetooth, która umożliwia przesyłanie danych i ustawień do urządzenia mobilnego.

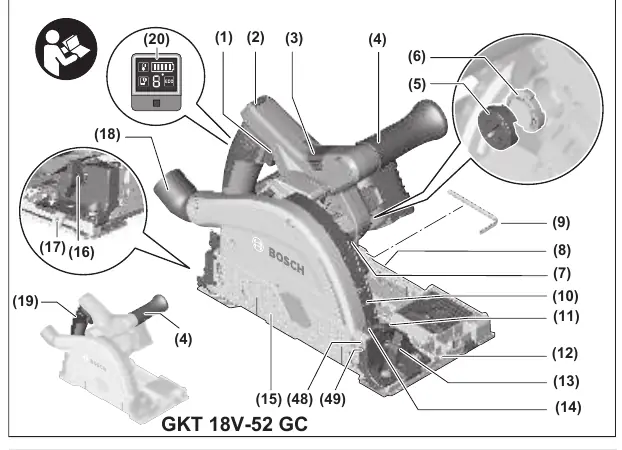

Opis urządzenia

Główne elementy pilarki to:

• Włącznik/wyłącznik (1)
• Blokada włącznika (2)
• Dźwignia wymiany tarczy (3)
• Płyta podstawy (8)
• Skala głębokości cięcia (10)
• Interfejs użytkownika (20)
• Wyrzutnik wiórów (18)

Montaż i wymiana tarczy

Uwaga: Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (konserwacja, wymiana narzędzi itp.) należy wyjąć akumulator.

1. Przełóż dźwignię (3) do przodu.
2. Przesuń blokadę włącznika (2) do przodu i dociśnij pilarkę do podstawy (8), aż zablokuje się w pozycji wymiany tarczy.
3. Naciśnij i przytrzymaj przycisk blokady wrzeciona (28).
4. Używając klucza sześciokątnego (9), odkręć śrubę mocującą (23).
5. Zdejmij kołnierz (24) i tarczę (25).
6. Załóż nową tarczę, upewniając się, że kierunek zębów jest zgodny ze strzałką na osłonie (15).
7. Dokręć śrubę mocującą (23) momentem 6–9 Nm.

Obsługa i ustawienia

Ustawianie głębokości cięcia: Naciśnij przełącznik (36) i ustaw żądaną głębokość na skali (10).

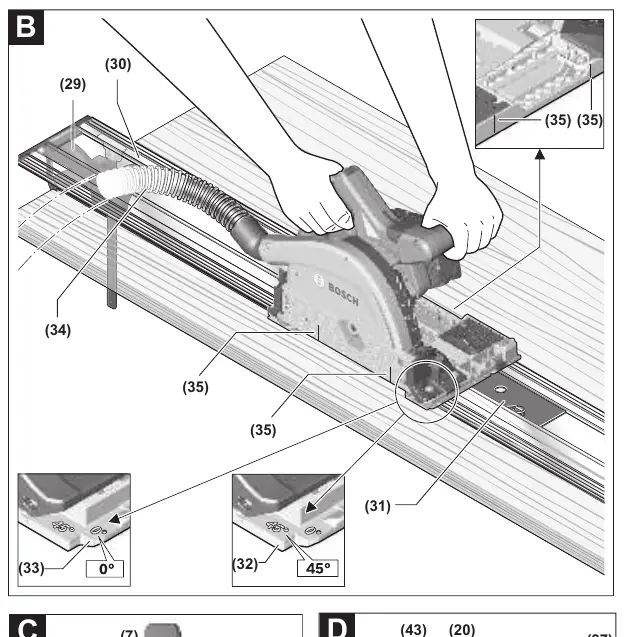

Ustawianie kąta cięcia: Poluzuj śruby motylkowe (13) i (16), ustaw żądany kąt na skali (11) i dokręć śruby.

Włączanie/wyłączanie: Naciśnij blokadę włącznika (2), a następnie włącznik (1). Aby wyłączyć, zwolnij włącznik.

Konserwacja i czyszczenie

Utrzymuj urządzenie i otwory wentylacyjne w czystości. Osłona (15) musi zawsze poruszać się swobodnie. Regularnie czyść wyrzutnik wiórów (18) oraz worek na pył/wióry (51). Nie używaj agresywnych środków czyszczących.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia, sprawdź wskaźniki stanu na interfejsie użytkownika (20). Jeśli wskaźnik temperatury (43) świeci na żółto, pozwól urządzeniu ostygnąć na biegu jałowym. Jeśli świeci na czerwono, urządzenie się wyłączyło – pozwól mu ostygnąć.
