Przejdź do miejsca w treściWprowadzenie do wzmacniaczy Cerwin Vega CVPRO
Wzmacniacze serii CVPRO zostały zaprojektowane zgodnie z najwyższymi standardami jakości, aby zapewnić doskonałe wrażenia dźwiękowe w Twoim pojeździe. Zaleca się, aby instalacja urządzenia została przeprowadzona przez autoryzowanego sprzedawcę Cerwin Vega, co gwarantuje optymalną wydajność oraz pełne wsparcie gwarancyjne. Jeśli decydujesz się na samodzielny montaż, dokładnie zapoznaj się z niniejszą instrukcją przed rozpoczęciem prac.
Bezpieczeństwo i środki ostrożności
Długotrwałe słuchanie muzyki przy poziomie ciśnienia akustycznego powyżej 100dB może prowadzić do trwałego uszkodzenia słuchu. Urządzenie jest przeznaczone do pracy w instalacjach 12V z ujemną masą. Impedancja systemu nie może być niższa niż 1 om. Unikaj montażu wzmacniacza w miejscach narażonych na bezpośrednie działanie ciepła, wilgoci, kurzu lub brudu. Podczas montażu upewnij się, że nie uszkodzisz przewodów paliwowych, hamulcowych ani elektrycznych pojazdu.
Instalacja i podłączenie
Wzmacniacze te generują duże obciążenie dla układu elektrycznego pojazdu, dlatego upewnij się, że akumulator i alternator są w dobrym stanie. Do zasilania należy użyć przewodów o przekroju 1/0 AWG. Przewód zasilający musi być zabezpieczony bezpiecznikiem w odległości nie większej niż 18 cali od akumulatora. Upewnij się, że połączenie z masą jest czyste i solidne, aby zminimalizować rezystancję i zakłócenia. Przed podłączeniem głośników upewnij się, że ich impedancja nie jest niższa niż 1 om.
Konfiguracja i obsługa
Wzmacniacze CVPRO posiadają zaawansowane funkcje regulacji dźwięku, w tym zwrotnice (High-Pass/Low-Pass), regulację wzmocnienia (Gain) oraz podbicie basu (Bass Boost). Ustawienie odpowiedniego poziomu wzmocnienia jest kluczowe dla uzyskania czystego dźwięku bez zniekształceń. Użyj dołączonego pilota zdalnego sterowania basem, aby wygodnie dostosowywać poziom niskich tonów z miejsca kierowcy. Pamiętaj, aby ustawienia zwrotnic dostosować do charakterystyki używanych głośników i subwoofera.
Rozwiązywanie problemów
W przypadku braku zasilania sprawdź napięcie na zaciskach wzmacniacza oraz stan bezpiecznika przy akumulatorze. Jeśli świeci się kontrolka ochrony (Protection), sprawdź system ładowania, wentylację wzmacniacza oraz czy nie wystąpiło zwarcie w instalacji głośnikowej. Częste wyłączanie się wzmacniacza może świadczyć o przegrzewaniu się urządzenia z powodu niewystarczającej wentylacji lub zbyt niskiej impedancji obciążenia.
Informacje o producencie
Cerwin-Vega Inc.
Praktyczna pomoc
Typowe problemy
Brak zasilania
Sprawdź napięcie (11.5V-16.1V), stan bezpiecznika przy akumulatorze oraz jakość połączenia z masą.
Kontrolka ochrony (Protection)
Sprawdź napięcie ładowania, wentylację wzmacniacza oraz czy nie ma zwarcia w przewodach głośnikowych.
Brak dźwięku w kanałach
Sprawdź ustawienia balansu w jednostce sterującej, połączenia głośnikowe oraz czułość wejściową.
Częste wyłączanie się wzmacniacza
Zapewnij lepszą wentylację, sprawdź impedancję głośników i stan systemu pasywnego crossovera.
Przed użyciem
- Upewnij się, że używasz przewodów zasilających o przekroju 1/0 AWG.
- Zainstaluj bezpiecznik na przewodzie zasilającym w odległości do 18 cali od akumulatora.
- Sprawdź, czy impedancja głośników nie jest niższa niż 1 om.
- Upewnij się, że miejsce montażu zapewnia odpowiednią wentylację.
- Odłącz ujemną klemę akumulatora przed rozpoczęciem prac.
- Upewnij się, że połączenie z masą jest solidne i czyste.
Ilustracje i schematy

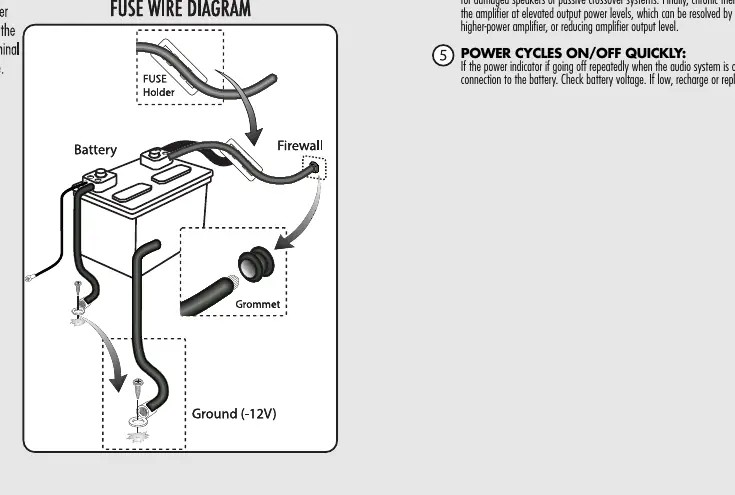

- Schemat zasilania pokazuje poprawne podłączenie akumulatora, bezpiecznika i masy.
- Schemat RCA wskazuje na konieczność użycia tylko jednego wejścia w przypadku wzmacniaczy monoblokowych.

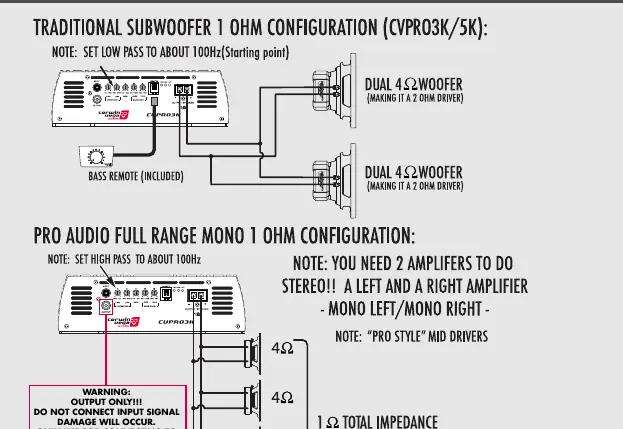

- Schematy systemowe ilustrują konfigurację subwoofera 1 om oraz konfigurację Pro Audio.
Zgodność modelu
- Wzmacniacze serii CVPRO wymagają instalacji w systemach 12V z ujemną masą.
- Minimalna impedancja obciążenia wynosi 1 om.
- Wymagane jest użycie przewodów zasilających 1/0 AWG (tylko OFC).
