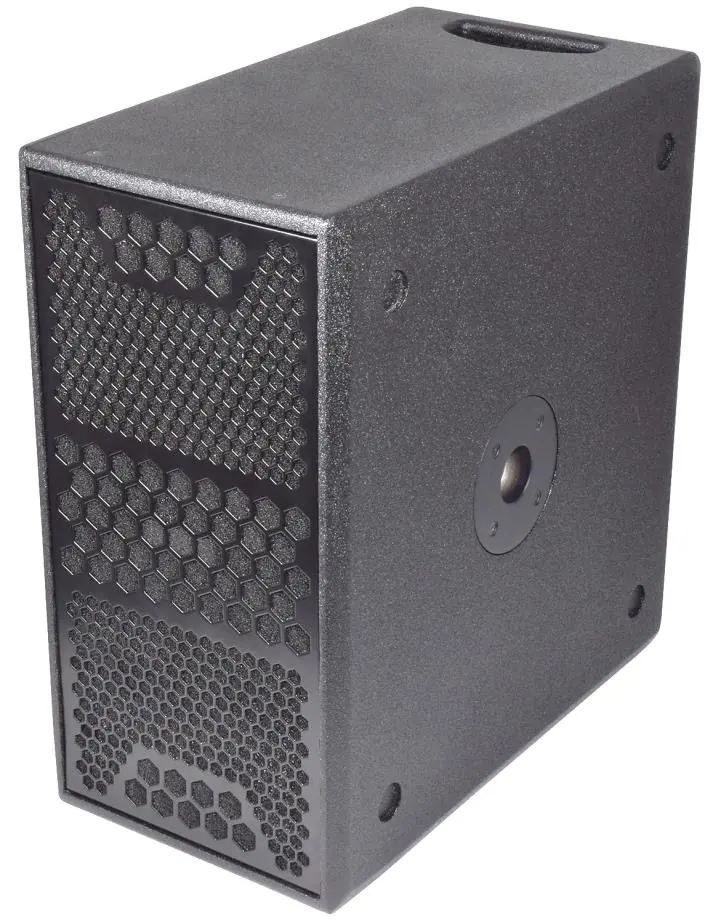

Instrukcja obsługi subwoofera aktywnego Citronic CASA-28BA

Szybki przewodnik po instrukcji obsługi subwoofera aktywnego Citronic CASA-28BA. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować ustawienia dźwięku, używać przełącznika fazy oraz jak dbać o sprzęt.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Citronic CASA-28BA to aktywny subwoofer z wbudowanym wzmacniaczem klasy D. Do obsługi służy panel tylny z regulacją poziomu, przełącznikiem fazy oraz wzmocnienia (Boost). Urządzenie wymaga uziemienia i stabilnego podłoża. str. 2, 3

Najważniejsze czynności

Podłączanie sygnału str. 3
Użycie przełącznika Boost str. 3

Pierwsze uruchomienie

Upewnij się, że poziom wyjściowy jest skręcony na minimum, podłącz zasilanie IEC, włącz urządzenie i stopniowo zwiększaj poziom głośności. str. 3

Problemy i rozwiązania

Przesterowanie (CLIP LED świeci)

Zmniejsz poziom wyjściowy (Output level control).

str. 3

Sprzężenie akustyczne

Zmień ustawienie subwoofera względem mikrofonów lub użyj przełącznika fazy.

str. 3

Konserwacja i reset

Czyszczenie: używaj miękkiej, suchej lub lekko wilgotnej szmatki. Nie używaj rozpuszczalników. str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Moc RMS	400W	Moc ciągła wzmacniacza.	str. 4
Pasmo przenoszenia	55 - 150Hz	Zakres częstotliwości pracy subwoofera.	str. 4
Waga	15.7kg	Masa urządzenia.	str. 4

Gdzie szukać w PDF

Strona tytułowa str. 1
Wstęp, bezpieczeństwo i konserwacja str. 2
Panel tylny i konfiguracja str. 3
Dane techniczne str. 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Schemat panelu tylnego subwoofera Citronic CASA-28BA

Strona 3

Najważniejsze informacje z instrukcji

Citronic CASA-28BA to aktywny subwoofer zaprojektowany do wzmocnienia systemów nagłośnieniowych o niskie częstotliwości. Instrukcja podkreśla konieczność uziemienia urządzenia oraz unikania wilgoci i źródeł ciepła. Przed uruchomieniem należy upewnić się, że poziom głośności jest ustawiony na minimum.

Opis panelu tylnego

Panel tylny zawiera wszystkie niezbędne złącza i kontrolki:

Output level control: Regulacja poziomu wyjściowego.
Line input: Wejście liniowe typu combo XLR / jack.
Line output: Wyjście liniowe XLR do łączenia szeregowego (daisy-chain).
Phase switch: Przełącznik fazy 0°/180°.
Boost switch: Przełącznik wzmocnienia sygnału.
Power on/off switch: Włącznik zasilania.
IEC mains inlet & fuse holder: Gniazdo zasilania i bezpiecznik.

Instalacja i ustawienie

Subwoofer powinien być umieszczony na stabilnym podłożu. Dla uzyskania najlepszego efektu dźwiękowego zaleca się ustawienie go blisko ściany lub w rogu pomieszczenia. Urządzenie może pracować w pozycji pionowej lub na boku, wykorzystując gniazdo 35mm do montażu kolumny pełnozakresowej.

Podczas instalacji należy:

Zapewnić odpowiednią przestrzeń dla chłodzenia z tyłu obudowy.
Unikać bezpośredniego sąsiedztwa mikrofonów, aby zapobiec sprzężeniom akustycznym.
Podłączyć sygnał liniowy (0.775Vrms) z miksera lub innego źródła.

Obsługa i wskaźniki

Po włączeniu zasilania, wskaźnik POWER będzie świecił. Wskaźnik SIG sygnalizuje obecność sygnału audio. Jeśli wskaźnik CLIP świeci się częściej niż chwilowo, należy zmniejszyć poziom wyjściowy, aby uniknąć przesterowania wzmacniacza i uszkodzenia głośników.

Przełącznik fazy (0°/180°) służy do korygowania ewentualnego znoszenia się fal dźwiękowych w przypadku używania dwóch subwooferów jednocześnie.

Konserwacja

Do czyszczenia obudowy należy używać miękkiej, suchej lub lekko wilgotnej szmatki. Do usuwania zanieczyszczeń z gniazd i kontrolek można użyć miękkiej szczoteczki. Nie należy stosować rozpuszczalników.

Praktyczna pomoc

Typowe problemy

Sprzężenie akustyczne (buczenie/pisk)

Ustaw subwoofer z dala od mikrofonów i nie w ich bezpośredniej linii widzenia.

Wskaźnik CLIP świeci się ciągle

Zmniejsz poziom wyjściowy (Output level control), aby uniknąć przesterowania wzmacniacza.

Słaby poziom basu przy dwóch subwooferach

Sprawdź ustawienie przełącznika fazy (0°/180°) i wybierz pozycję, w której dźwięk jest najgłośniejszy.

Przed użyciem

Upewnij się, że urządzenie jest uziemione.
Sprawdź, czy podłoże jest stabilne i wytrzyma ciężar subwoofera.
Upewnij się, że pokrętło poziomu wyjściowego jest skręcone na minimum przed włączeniem.
Sprawdź, czy używasz odpowiedniego kabla zasilającego IEC.

Parametry w praktyce

35mm pole socket: Gniazdo umożliwiające montaż statywu lub sztycy dla kolumny pełnozakresowej.
Balanced XLR / 6.3mm jack: Uniwersalne wejście sygnału audio obsługujące wtyki XLR lub duże jacki.

Ilustracje i schematy

Panel tylny zawiera 7 głównych elementów sterujących i przyłączy, w tym regulację poziomu, przełącznik fazy oraz wzmocnienia (Boost).
Wskaźniki LED (CLIP, SIG, POWER) znajdują się w górnej części panelu tylnego.

Zgodność modelu

Możliwość łączenia szeregowego (daisy-chain) z innymi aktywnymi kolumnami poprzez wyjście XLR.
Kompatybilny ze standardowymi sztycami głośnikowymi 35mm.
