Zestaw serwisowy Danfoss 068G0064 - Instrukcja montażu
Kompletna instrukcja montażu i specyfikacja zestawu serwisowego Danfoss 068G0064 dla zaworów rozprężnych serii TEA, TEAT, TEVA oraz TEAQ.
Spis treści
Opis zestawu serwisowego
Zestaw serwisowy o numerze katalogowym 068G0064 jest dedykowany do profesjonalnej konserwacji i naprawy zaworów rozprężnych marki Danfoss z serii TEA, TEAT, TEVA oraz TEAQ. Zestaw zawiera wszystkie niezbędne elementy uszczelniające, które są kluczowe dla zachowania szczelności układu chłodniczego oraz poprawnej pracy zaworu. Komponenty wchodzące w skład zestawu zostały zaprojektowane tak, aby zapewnić pełną kompatybilność z zaworami w rozmiarach 20 oraz 85.
Instrukcja montażu i bezpieczeństwo
Podczas przeprowadzania prac serwisowych z użyciem zestawu 068G0064, kluczowe jest przestrzeganie procedur bezpieczeństwa oraz zachowanie precyzji montażu. Każdy element uszczelniający musi zostać umieszczony w odpowiednim gnieździe, zgodnie z oznaczeniami numerycznymi przedstawionymi na schematach technicznych. Niewłaściwy montaż może prowadzić do nieszczelności układu, co w konsekwencji może skutkować utratą czynnika chłodniczego lub nieprawidłową pracą urządzenia.
Momenty dokręcania
Kluczowym aspektem instalacji jest zastosowanie odpowiednich momentów dokręcania dla poszczególnych elementów zaworu. Zgodnie z wytycznymi producenta, górna część zaworu powinna być dokręcona z siłą 90 Nm (66 lbn-ft), natomiast dolne elementy montażowe wymagają dokręcenia z siłą 50 Nm (36 lbn-ft). Użycie klucza dynamometrycznego jest niezbędne, aby uniknąć uszkodzenia gwintów lub odkształcenia uszczelek, co mogłoby wpłynąć na trwałość połączenia.
Zawartość zestawu i konserwacja
Zestaw zawiera różnorodne uszczelki wykonane z aluminium oraz włókna, dopasowane do konkretnych rozmiarów zaworów (20 i 85). Przed przystąpieniem do wymiany należy upewnić się, że wszystkie stare uszczelki zostały usunięte, a powierzchnie przylegające są czyste i wolne od zanieczyszczeń. Regularna konserwacja zaworów przy użyciu oryginalnych części zamiennych Danfoss pozwala na wydłużenie żywotności urządzenia i zapewnia jego optymalną wydajność w długim okresie eksploatacji. Po zakończeniu montażu zaleca się przeprowadzenie próby szczelności układu zgodnie z obowiązującymi normami dla instalacji chłodniczych.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność zaworu po montażu
Sprawdź, czy wszystkie uszczelki zostały poprawnie osadzone i czy zastosowano właściwe momenty dokręcania (90 Nm dla góry, 50 Nm dla dołu).
Uszkodzenie gwintu podczas montażu
Zawsze używaj klucza dynamometrycznego, aby nie przekroczyć zalecanych wartości momentu obrotowego.
Przed użyciem
- Upewnij się, że posiadasz odpowiedni zestaw dla rozmiaru zaworu (20 lub 85).
- Oczyść powierzchnie montażowe z resztek starych uszczelek.
- Przygotuj klucz dynamometryczny.
- Upewnij się, że układ chłodniczy jest wyłączony i pozbawiony ciśnienia.
Parametry w praktyce
- 90 Nm (66 lbn-ft)
- Zalecany moment dokręcania dla górnej części zaworu.
- 50 Nm (36 lbn-ft)
- Zalecany moment dokręcania dla dolnej części zaworu.
Ilustracje i schematy

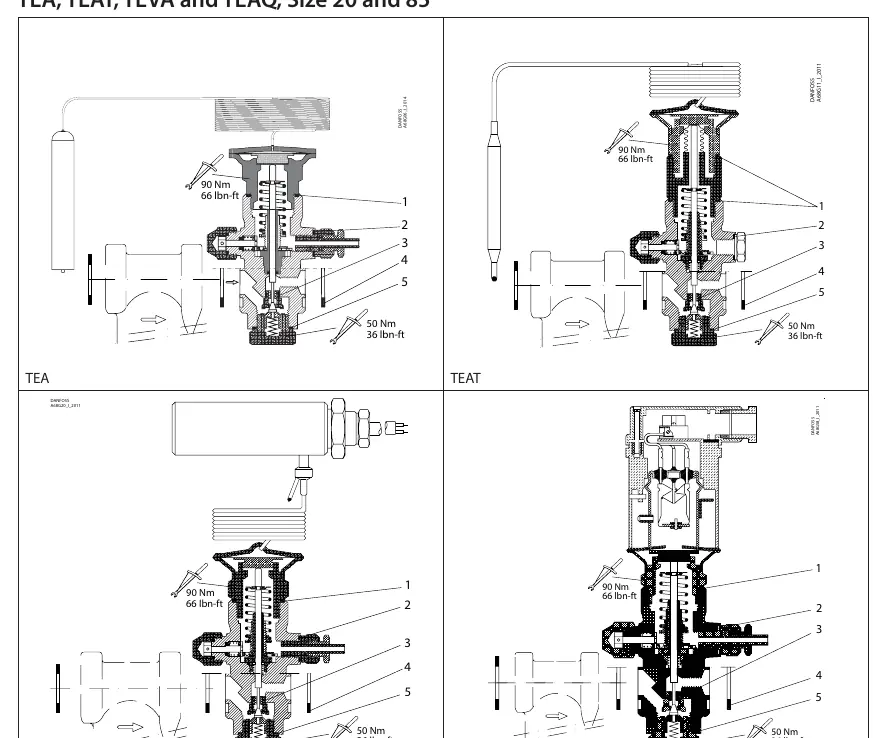

- Schematy przedstawiają przekroje zaworów TEA, TEAT, TEVA i TEAQ z numeracją części.
- Rysunki techniczne wskazują punkty przyłożenia siły dla klucza dynamometrycznego.
- Tabela elementów pokazuje średnice i materiały uszczelek (Alu/Fibre) dla różnych rozmiarów zaworów.
Zgodność modelu
- Zestaw kompatybilny z zaworami serii TEA, TEAT, TEVA, TEAQ.
- Dedykowany dla rozmiarów zaworów 20 oraz 85.
