Instrukcja obsługi modułu komunikacyjnego Danfoss ECA 73
Szybki przewodnik po instalacji i konfiguracji modułu komunikacyjnego Danfoss ECA 73 dla sterowników ECL Comfort 300S. Dowiedz się, jak podłączyć urządzenie, skonfigurować parametry M-Bus i impulsowe oraz rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł ECA 73 umożliwia sterownikom ECL Comfort 300S odczyt danych z liczników ciepła przez magistralę M-Bus lub wejścia impulsowe. Wymaga poprawnego montażu w gnieździe sterownika i konfiguracji parametrów serwisowych (110-117, A2, A3). str. 1, 3, 4, 8
Najważniejsze czynności
- Montaż modułu str. 6
- Konfiguracja parametrów M-Bus str. 11
Pierwsze uruchomienie
- Sprawdzenie wersji oprogramowania str. 5, 15
Problemy i rozwiązania
Brak komunikacji / nieaktywne parametry
Sprawdź, czy moduł jest poprawnie osadzony w złączu.
str. 14Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| M-Bus baud rate | 300 b/s | Prędkość komunikacji M-Bus | str. 4 |
| Pulse frequency | 0 – 200 Hz | Zakres częstotliwości impulsów | str. 4 |
Gdzie szukać w PDF
- Montaż i podłączenie str. 6, 7
- Konfiguracja parametrów str. 8, 9, 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł komunikacyjny Danfoss ECA 73 służy do rozszerzenia możliwości sterowników ECL Comfort 300S o funkcję odczytu danych z liczników ciepła. Urządzenie umożliwia komunikację poprzez magistralę M-Bus lub wejścia impulsowe. Moduł jest zasilany z magistrali systemowej sterownika ECL Comfort. Do poprawnego działania wymagane jest podłączenie czujnika temperatury zewnętrznej do sterownika.
Montaż i podłączenie
Montaż modułu ECA 73 odbywa się bezpośrednio w gnieździe sterownika ECL Comfort:
- Usuń zaślepkę (knockout) z obudowy sterownika za pomocą śrubokręta.
- Wprowadź przewody przez otwór w gnieździe.
- Wsuń podstawę modułu i dociśnij, aż zatrzaśnie się na swoim miejscu.
Podłączenie elektryczne realizowane jest poprzez zaciski znajdujące się w dolnej części gniazda sterownika (zaciski 24-39). Należy zwrócić uwagę na poprawne podłączenie magistrali M-Bus (zaciski 35-36) lub wejścia impulsowego (zacisk 37).
Konfiguracja parametrów
Konfiguracja odbywa się poprzez menu serwisowe sterownika ECL Comfort. Kluczowe parametry to:
- Parametr 115: Określa jednostkę i zakres pomiaru przepływu lub energii.
- Parametr 114: Określa wartość impulsu (dla komunikacji impulsowej).
- Parametr A3: Służy do skanowania adresów M-Bus podłączonych liczników ciepła.
- Parametr A2: Umożliwia zamianę adresów M-Bus, jeśli przypisanie liczników do obwodów jest nieprawidłowe.
Rozwiązywanie problemów
Jeśli sterownik raportuje wartość 0 dla parametru 110, sprawdź:
- Czy moduł jest poprawnie osadzony w złączu.
- Czy przewody są podłączone zgodnie ze specyfikacją.
- Czy zasilanie zewnętrzne jest podłączone (jeśli wymagane dla M-Bus).
- Czy wersja oprogramowania sterownika ECL Comfort 300S to co najmniej 1.10.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sterownik raportuje 0 dla parametru 110
Sprawdź, czy moduł jest poprawnie osadzony w złączu, czy przewody są prawidłowo podłączone oraz czy zasilanie zewnętrzne jest dostarczone (jeśli wymagane).
Błędne odczyty danych
Sprawdź konfigurację parametrów 115 i 114. Jeśli używasz dwóch liczników M-Bus, sprawdź, czy adresy nie wymagają zamiany za pomocą parametru A2.
Przed użyciem
- Sprawdź wersję oprogramowania sterownika ECL Comfort 300S (musi być 1.10 lub nowsza).
- Upewnij się, że do sterownika podłączony jest czujnik temperatury zewnętrznej.
- Zaplanuj konfigurację obwodów (M-Bus lub impulsy).
- Przygotuj przewody komunikacyjne (skrętka telefoniczna JYStY).
Parametry w praktyce
- Parametr 115
- Definiuje jednostkę i zakres pomiaru przepływu/energii.
- Parametr 114
- Definiuje wartość impulsu dla komunikacji impulsowej.
- Parametr 112
- Stała czasowa dla sterowania całkującego (szybkość reakcji).
Ilustracje i schematy
- Schemat montażu pokazuje proces usuwania zaślepki i wpinania modułu w gniazdo sterownika.

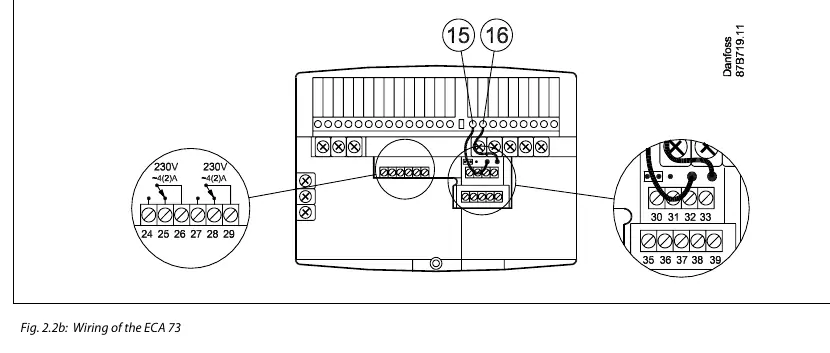

- Schemat podłączeń (Fig 2.2b) przedstawia przypisanie zacisków 24-39 dla przekaźników, czujników i komunikacji.
Zgodność modelu
- Kompatybilny wyłącznie ze sterownikami ECL Comfort 300S (wersja oprogramowania 1.10+).
- W systemach master/slave nie używać adresów 7, 8, 9 i 14.
- Maksymalnie 2 moduły ECA mogą być podłączone.
