Instrukcja obsługi presostatu Danfoss RT
Kompletny przewodnik instalacji i konfiguracji presostatów Danfoss serii RT. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody, ustawić ciśnienie oraz skonfigurować parametry pracy dla różnych modeli.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Presostaty Danfoss serii RT służą do monitorowania i ograniczania ciśnienia. Instalacja wymaga montażu pionowego, użycia dławnicy Pg13.5 oraz ustawienia ciśnienia i różnicy za pomocą pokrętła i tarczy zgodnie z nomogramem. str. 1
Najważniejsze czynności
- Montaż dławnicy kablowej Pg13.5 str. 1
- Ustawianie różnicy ciśnień str. 1
Pierwsze uruchomienie
- Podłączenie elektryczne i ustawienie ciśnienia str. 1
Konserwacja i reset
- Reset ręczny str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maks. temperatura otoczenia | -40°C – 70°C | Dopuszczalny zakres temperatury pracy otoczenia | str. 1 |
| Maks. temperatura medium | 150°C | Maksymalna temperatura czynnika w układzie | str. 1 |
Gdzie szukać w PDF
- Strona 1: Dane, montaż, ustawienia str. 1
- Strona 2: Dane (cd.), montaż (cd.), ustawienia (cd.) str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy presostatów Danfoss serii RT (RT 19W, RT 19B, RT 19S, RT 30AW, RT 30AB, RT 30AS, RT 31W, RT 31B, RT 31S, RT 32W, RT 32B, RT 33B, RT 35W, RT 112W). Urządzenia te służą do monitorowania i ograniczania ciśnienia w instalacjach przemysłowych. Przed przystąpieniem do pracy należy zapoznać się z oznaczeniami typu, które określają funkcjonalność urządzenia.
Oznaczenia typów
- A: Zatwierdzony do stosowania w instalacjach chłodniczych.
- W: Monitorowanie ciśnienia z automatycznym resetem.
- B: Ogranicznik ciśnienia z zewnętrznym resetem.
- S: Bezpiecznik ciśnieniowy z wewnętrznym resetem.
Montaż i instalacja
Aby zapewnić stopień ochrony IP66 (dla jednostek z automatycznym resetem) lub IP54 (dla jednostek z zewnętrznym resetem), należy zamontować dołączoną dławnicę kablową Pg13.5. Jeśli dławnica nie jest używana, należy zastosować metalową zaślepkę.
Wskazówki montażowe:
- Montuj presostat w pozycji pionowej na wsporniku.
- Zadbaj o to, aby zanieczyszczenia w linii nie blokowały wlotu ciśnienia.
- W przypadku silnych pulsacji ciśnienia zastosuj pętlę tłumiącą.
- W instalacjach wysokotemperaturowych (powyżej 100°C) zastosuj pętlę z rurki miedzianej 10 mm jako barierę termiczną.
- W instalacjach wodnych chroń urządzenie przed mrozem.
Ustawienia i regulacja
Presostat należy ustawić zgodnie z wymaganą funkcją (załączanie lub wyłączanie przy wzroście lub spadku ciśnienia). Regulacji dokonuje się za pomocą pokrętła (5), obserwując główną skalę (9). Różnicę ciśnień (dyferencjał) ustawia się za pomocą tarczy (19), korzystając z nomogramu przedstawionego na rysunku 2.
Przykłady konfiguracji
RT 31W (sterowanie kotłem parowym):
- Podłącz palnik olejowy do zacisków 1-2.
- Ustaw ciśnienie na 8 bar za pomocą pokrętła (5).
- Ustaw tarczę różnicy ciśnień na ok. 3.5 zgodnie z nomogramem.
RT 19B lub RT 19S (zabezpieczenie kotła):
- Podłącz palnik do zacisków 1-4.
- Ustaw ciśnienie na 20 bar za pomocą pokrętła.
- W przypadku przekroczenia ciśnienia, urządzenie wyłączy palnik. Reset ręczny możliwy jest dopiero po spadku ciśnienia o wartość ustawionej różnicy.
Dane techniczne
- Maks. temperatura otoczenia: -40°C – 70°C
- Maks. temperatura medium: 150°C
- Obciążenie styków: AC-3: 2A, 400V; AC-15: 1A, 400V
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Zanieczyszczenia blokujące wlot ciśnienia
Upewnij się, że przyłącze ciśnieniowe jest wykonane w sposób zapobiegający gromadzeniu się osadów.
Wysoka temperatura medium (powyżej 100°C)
Zastosuj pętlę tłumiącą (np. rurka miedziana 10 mm) jako barierę termiczną.
Ryzyko zamarzania w instalacjach wodnych
Zainstaluj presostat w miejscu nienarażonym na mróz lub pozwól mu pracować na poduszce powietrznej.
Przed użyciem
- Sprawdź oznaczenie typu (A, W, B, S) dla swojego modelu
- Przygotuj dławnicę kablową Pg13.5
- Upewnij się, że montaż będzie pionowy
- Przygotuj pętlę tłumiącą, jeśli występują pulsacje ciśnienia
- Sprawdź dopuszczalne obciążenie styków (AC-3: 2A, 400V)
Ilustracje i schematy

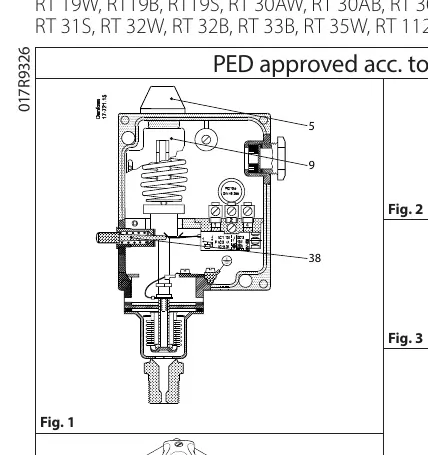

- Rys. 1: Budowa urządzenia i elementy regulacyjne (pokrętło, skala)
- Rys. 2: Nomogram do ustawiania różnicy ciśnień
- Rys. 4: Montaż dławnicy kablowej dla zachowania szczelności IP66/IP54
- Rys. 5: Przycisk resetu dla modeli z ręcznym resetem
Zgodność modelu
- Urządzenia RT 31, RT 32 i RT 33 wymagają ustawienia dla spadającego ciśnienia
- Zgodność z normami EN12953-9 i EN12952-11
