Instrukcja obsługi programatora Danfoss 102E5

Najważniejsze informacje z instrukcji

Programator Danfoss 102E5 służy do sterowania instalacjami ciepłej wody użytkowej oraz centralnego ogrzewania. Urządzenie umożliwia ustawienie do 3 okresów włączenia i wyłączenia dziennie. Dostępne są dwa tryby pracy: 24-godzinny (taki sam harmonogram na każdy dzień) oraz 5/2 (oddzielny harmonogram dla dni roboczych i weekendu). Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z przepisami.

Instalacja i podłączenie

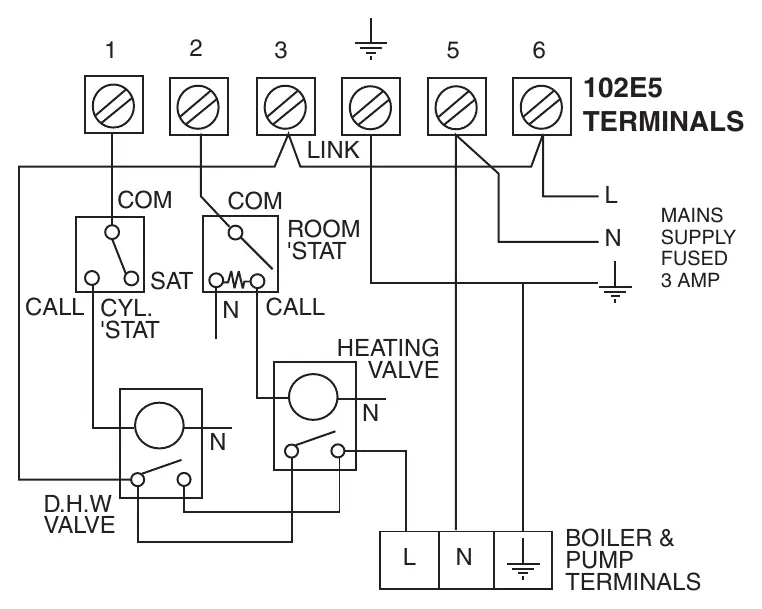

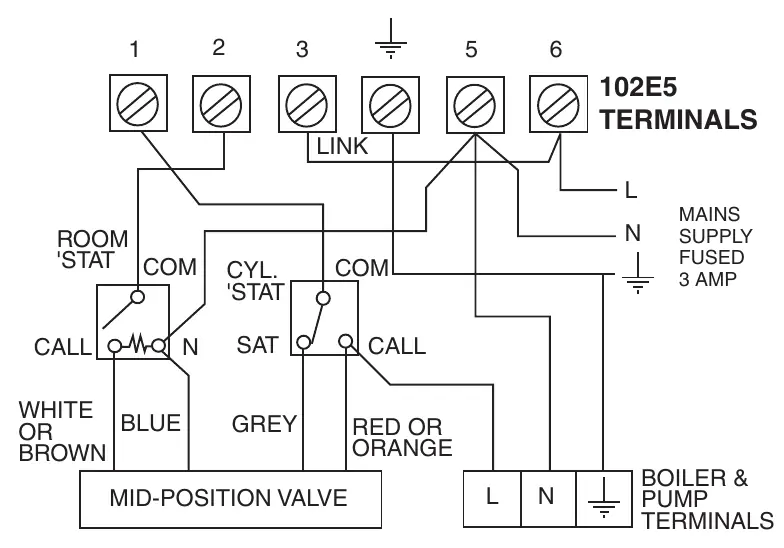

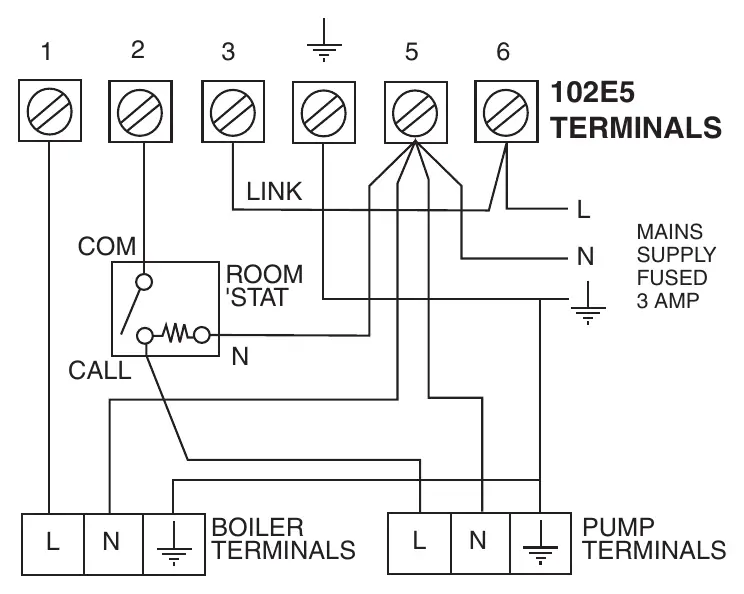

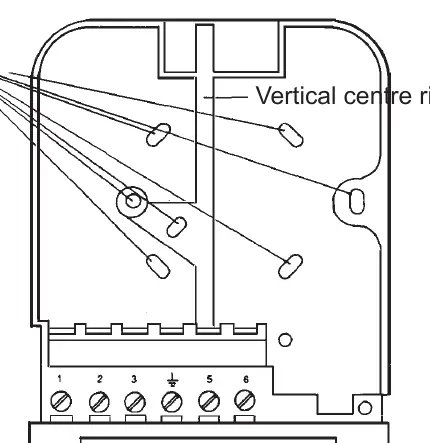

Przed montażem należy upewnić się, że zasilanie jest wyłączone. Urządzenie montuje się na płytce ściennej. Przewody należy podłączyć zgodnie z poniższymi terminalami:

• 1: Wyjście wody (Water ON)
• 2: Wyjście ogrzewania (Heating ON)
• 3: COM (Wspólny)
• 5: Neutralny (N)
• 6: Faza (L)

W przypadku systemów 230V, terminale 3 i L muszą być połączone izolowanym przewodem. W przypadku wymiany starszych jednostek (FRU), należy skorzystać z tabeli zamienników zawartej w pełnej instrukcji.

Konfiguracja i programowanie

Aby zresetować urządzenie do ustawień fabrycznych, należy nacisnąć jednocześnie przyciski SELECT, ADVANCE, + oraz -. Po resecie należy ustawić aktualny czas i dzień tygodnia:

1. Naciśnij przycisk PROGRAMME.
2. Użyj przycisków + i -, aby ustawić czas.
3. Naciśnij ponownie PROGRAMME, aby zatwierdzić.

W trybie 5/2 należy dodatkowo wybrać dzień tygodnia przed przejściem do programowania. Programowanie zdarzeń (ON/OFF) odbywa się poprzez przycisk PROGRAMME i przyciski +/- dla każdego z 3 okresów.

Obsługa i tryby pracy

Przełącznik pod wyświetlaczem pozwala wybrać tryb: WATER/HEATING (woda i ogrzewanie) lub WATER ONLY (tylko woda). Przycisk SELECT zmienia tryb pracy urządzenia:

• ON: Ogrzewanie/woda włączone na stałe.
• OFF: Ogrzewanie/woda wyłączone.
• AUTO: Praca zgodnie z zaprogramowanym harmonogramem.
• ALLDAY: Włączenie od pierwszego okresu ON do ostatniego okresu OFF.

Dostępne są również funkcje nadpisania (overrides): +1HOUR (dodatkowa godzina pracy) oraz ADVANCE (przejście do następnego zaprogramowanego zdarzenia).

Konserwacja i zasilanie

Urządzenie posiada wbudowaną baterię litową, która podtrzymuje ustawienia przez 15 dni w przypadku braku zasilania. Po przywróceniu zasilania po dłuższej przerwie, może być konieczne ponowne ustawienie czasu i dnia tygodnia poprzez naciśnięcie przycisku PROGRAMME.
