Instrukcja instalacji sterownika Danfoss ECL Comfort 120
Szybki przewodnik instalacji sterownika Danfoss ECL Comfort 120. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody oraz przeprowadzić pierwsze uruchomienie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik instalacji sterownika elektronicznego Danfoss ECL Comfort 120 (kod produktu 100B1200). Instrukcja zawiera kluczowe informacje dotyczące montażu mechanicznego, podłączenia elektrycznego oraz procedury uruchomienia urządzenia. Przed przystąpieniem do prac należy upewnić się, że instalacja jest zgodna z lokalnymi przepisami elektrycznymi.
Montaż urządzenia

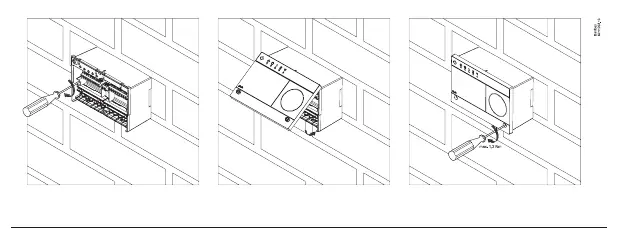

Sterownik ECL Comfort 120 jest przeznaczony do montażu na szynie DIN lub bezpośrednio na ścianie. Wymiary montażowe urządzenia wynoszą 138 x 92 mm. Podczas montażu należy zwrócić uwagę na prawidłowe zatrzaśnięcie urządzenia w uchwytach montażowych.
Podłączenie elektryczne

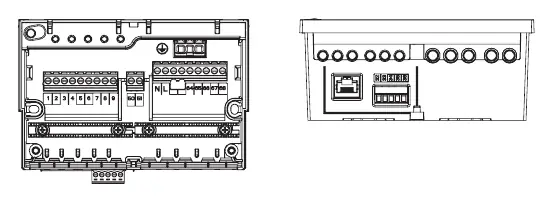

Urządzenie wymaga zasilania 230 V a.c. Podłączenie przewodów powinno odbywać się zgodnie z odpowiednim schematem dla danej aplikacji (A130.1 do A130.4). Należy zwrócić szczególną uwagę na poprawne przypisanie zacisków dla czujników (S1-S4), wyjść PWM oraz zasilania. Dokręcanie śrub zacisków powinno odbywać się z odpowiednim momentem obrotowym, aby zapewnić stabilne połączenie.
Uruchomienie i konfiguracja
Pierwsze uruchomienie (Commissioning) odbywa się z wykorzystaniem dedykowanej aplikacji mobilnej. Proces wymaga połączenia Bluetooth z urządzeniem w zasięgu poniżej 1,5 metra. Instrukcja wskazuje na konieczność korzystania z platformy Leanheat Monitor w celu pełnej konfiguracji i obsługi sterownika.
Dane techniczne
- Zasilanie: 230 V a.c.
- Wyjścia przekaźnikowe: 4 (2) A / 230 V a.c.
- Wyjście PWM: 100-1000 Hz
- Wejście PWM: 30-100 Hz
- Obciążenie transformatora: 15 VA / 230 V a.c.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak komunikacji podczas uruchomienia
Upewnij się, że urządzenie znajduje się w zasięgu Bluetooth (poniżej 1,5 m) i aplikacja Leanheat Monitor jest poprawnie zainstalowana.
Niepewne połączenie przewodów
Sprawdź, czy wszystkie przewody są poprawnie dokręcone w zaciskach. Upewnij się, że używasz odpowiedniego schematu (A130.1-A130.4) dla swojej konfiguracji systemu.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 230 V a.c.
- Upewnij się, że masz wystarczającą przestrzeń montażową (138 x 92 mm).
- Wybierz odpowiedni schemat połączeń (A130.1 ex. a, b, c lub A130.2-A130.4) pasujący do Twojej instalacji.
- Przygotuj smartfon z zainstalowaną aplikacją Leanheat Monitor do konfiguracji.
Parametry w praktyce
- 4 (2) A / 230 V a.c.
- Maksymalne obciążenie prądowe dla wyjść przekaźnikowych.
- PWM out: 100-1000 Hz
- Zakres częstotliwości sygnału wyjściowego sterowania PWM.
- PWM in: 30-100 Hz
- Zakres częstotliwości sygnału wejściowego sterowania PWM.
Ilustracje i schematy
- Schematy A130.1 (ex. a, b, c) oraz A130.2-A130.4 przedstawiają różne warianty podłączenia czujników (S1-S4), pomp (P1) oraz zaworów (M1) w zależności od typu instalacji grzewczej.
Zgodność modelu
- Urządzenie jest kompatybilne z systemem Leanheat Monitor.
- Wymaga zgodności z dyrektywami dotyczącymi cyberbezpieczeństwa (UK PSTI).
