Ogrzewanie i klimatyzacja / Pompy ciepła
Danfoss UnoFloor Metering Comfort / Control
Prefabrykowane, ciśnieniowo niezależne jednostki rozdzielaczowe ze stali nierdzewnej do ogrzewania podłogowego, dostępne w wersjach Comfort i Control.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss UnoFloor Metering to prefabrykowane, ciśnieniowo niezależne jednostki rozdzielaczowe wykonane ze stali nierdzewnej, przeznaczone do systemów ogrzewania podłogowego. Urządzenia są dostarczane jako gotowe do montażu zestawy typu plug & play, zainstalowane w szafkach podtynkowych lub natynkowych. Rozwiązanie to znacząco ułatwia pracę instalatorom, minimalizując ryzyko błędów montażowych i skracając czas instalacji.
Warianty i funkcjonalność
Systemy dostępne są w wersjach od 4 do 12 obwodów, w konfiguracjach lewo- lub prawostronnych. Każda jednostka wyposażona jest w ręczny odpowietrznik, zawór spustowy oraz przepływomierz, co pozwala na utrzymanie zadanej wartości przepływu. Zastosowanie zestawu AB-PM zapewnia optymalną równowagę hydrauliczną, niezależną od różnicy ciśnień. Dodatkowo, jednostki zawierają linię wody użytkowej z zaworem równoważącym MTCV do cyrkulacji ciepłej wody.
Wersje sterowania
Wersja Comfort dostarczana jest z listwą sterującą Icon 230V oraz siłownikami termicznymi TWA NC, co umożliwia precyzyjne sterowanie ogrzewaniem za pomocą przewodowych termostatów pokojowych. Wersja Control wykorzystuje zaawansowany sterownik główny Icon2, który wspiera automatyczne równoważenie (PWM+), eliminując potrzebę wstępnego ustawiania rozdzielacza. Wersja ta oferuje możliwość łączenia termostatów przewodowych i bezprzewodowych oraz zdalne sterowanie przez aplikację Danfoss Ally.
Bezpieczeństwo i konserwacja
Systemy wykonane są z trwałych materiałów, w tym stali nierdzewnej i mosiądzu bezołowiowego w zaworach MTCV. Woda grzewcza powinna spełniać normy VDI2035 lub Ö-NORM H5195-1. Regularna konserwacja ogranicza się do sprawdzania poprawności działania zaworów i odpowietrzania układu. Dzięki prefabrykacji, ryzyko nieszczelności jest zminimalizowane, a wszystkie komponenty są łatwo dostępne w ramach części zamiennych.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nierównomierne grzanie pomieszczeń
Sprawdź ustawienia przepływomierzy na rozdzielaczu lub w przypadku wersji Control, upewnij się, że sterownik główny Icon2 ma poprawny sygnał z termostatów.
Brak przepływu w obwodzie
Sprawdź, czy siłownik termiczny TWA jest poprawnie zamontowany i czy otrzymuje sygnał z listwy sterującej.
Przed użyciem
- Sprawdź, czy ciśnienie w układzie jest zgodne z PN 6.
- Upewnij się, że woda grzewcza spełnia normy VDI2035.
- Sprawdź poprawność podłączenia zasilania 230V do listwy sterującej.
- Zweryfikuj, czy wszystkie siłowniki są poprawnie osadzone na zaworach.
- Odpowietrz układ za pomocą wbudowanego zaworu ręcznego.
Ilustracje i schematy

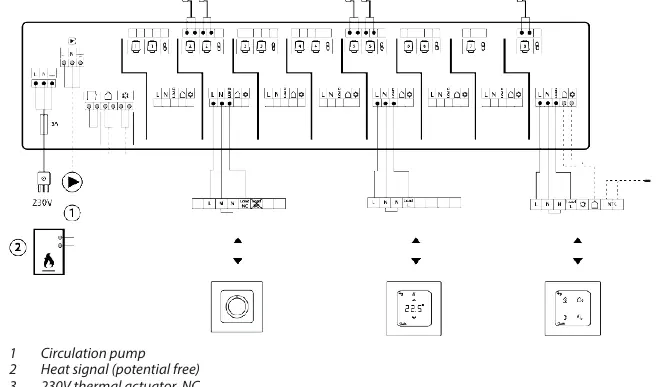

- Schemat połączeń pokazuje podłączenie pompy obiegowej, sygnału grzania oraz siłowników 230V do listwy sterującej.
- Wykresy charakterystyki przepływu pomagają w doborze nastaw dla zaworów równoważących.
Zgodność modelu
- Wersja Comfort współpracuje z termostatami przewodowymi 230V.
- Wersja Control obsługuje termostaty przewodowe i bezprzewodowe.
- Możliwość integracji z bramką Danfoss Ally dla sterowania przez aplikację.
