Zestaw naprawczy Danfoss 027F3154 - Instrukcja montażu

Przeznaczenie zestawu

Zestaw naprawczy o numerze katalogowym 027F3154 jest przeznaczony do serwisowania zaworów Danfoss serii PM, PML, PMX, MRV, MEV, PMFH oraz PMFL. Zestaw zawiera komplet uszczelek, pierścieni oraz elementów uszczelniających niezbędnych do przywrócenia pełnej sprawności technicznej zaworów w rozmiarach 50 oraz 300.

Budowa i schematy

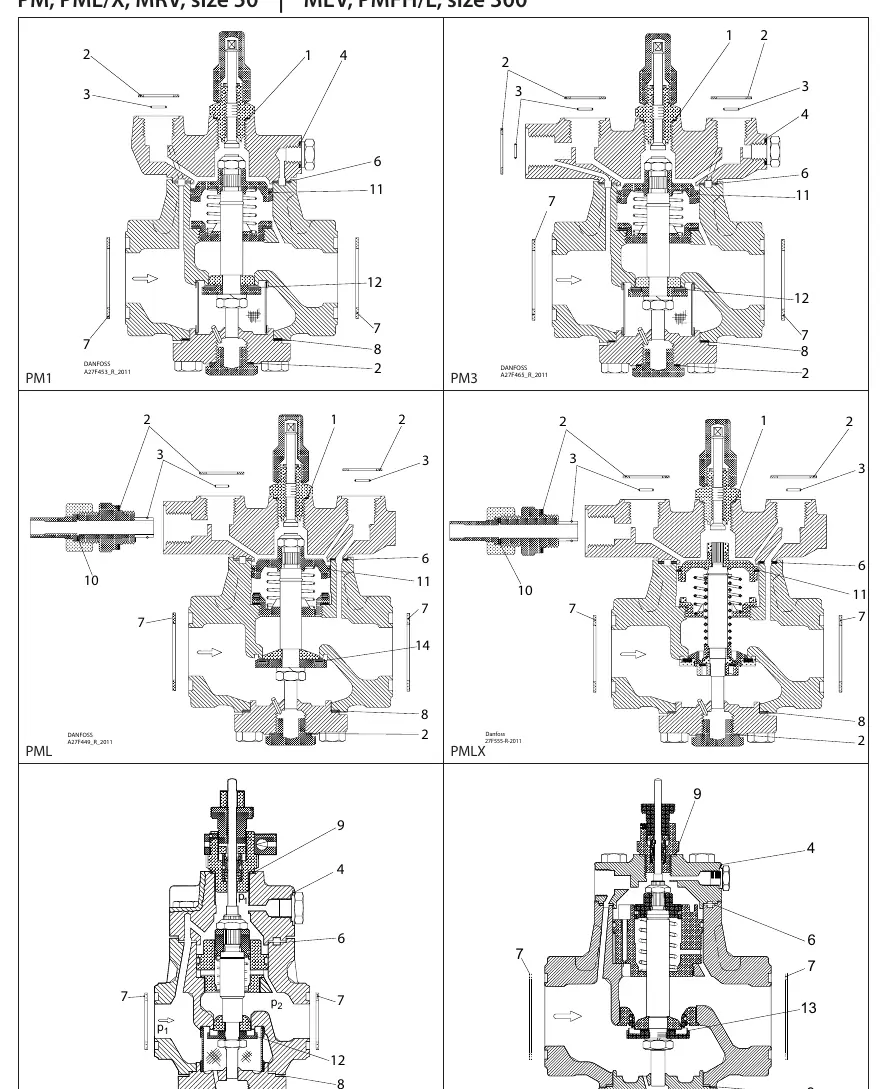

Dokumentacja zawiera szczegółowe przekroje techniczne dla każdego typu zaworu, wskazujące rozmieszczenie poszczególnych elementów zestawu naprawczego. Każdy schemat ilustruje wewnętrzną strukturę zaworu, w tym położenie uszczelek (oznaczonych numerami) względem korpusu, tłoka i trzpienia. Użytkownik powinien zidentyfikować swój model zaworu na podstawie rysunków technicznych, aby poprawnie dopasować części zamienne.

Wykaz części

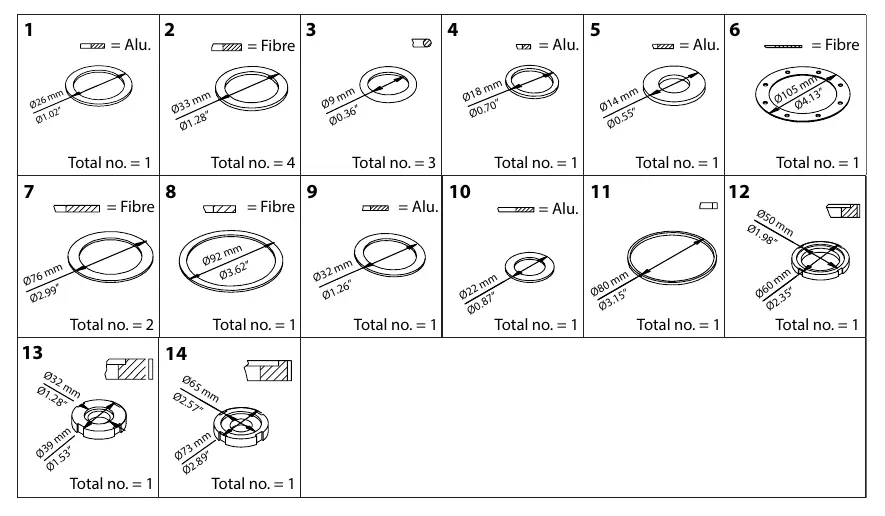

Zestaw zawiera szeroki asortyment uszczelek wykonanych z różnych materiałów (aluminium oraz włókno) o zróżnicowanych średnicach. Każdy element jest przypisany do konkretnego numeru referencyjnego, co ułatwia identyfikację podczas montażu. Należy zwrócić szczególną uwagę na średnice uszczelek (od 9 mm do 105 mm) oraz materiał wykonania, aby zapewnić szczelność układu po zakończeniu prac serwisowych.

Wskazówki montażowe

Podczas wymiany elementów należy zachować czystość i precyzję. Przed przystąpieniem do demontażu zaworu należy upewnić się, że układ jest pozbawiony ciśnienia. Montaż powinien odbywać się zgodnie z kolejnością przedstawioną na schematach dla danego typu zaworu. Należy upewnić się, że wszystkie uszczelki zostały osadzone w odpowiednich rowkach, a elementy metalowe nie posiadają uszkodzeń mechanicznych, które mogłyby wpłynąć na szczelność po ponownym złożeniu urządzenia.
