Zestaw naprawczy Danfoss 027F3370 - Instrukcja montażu

Opis produktu

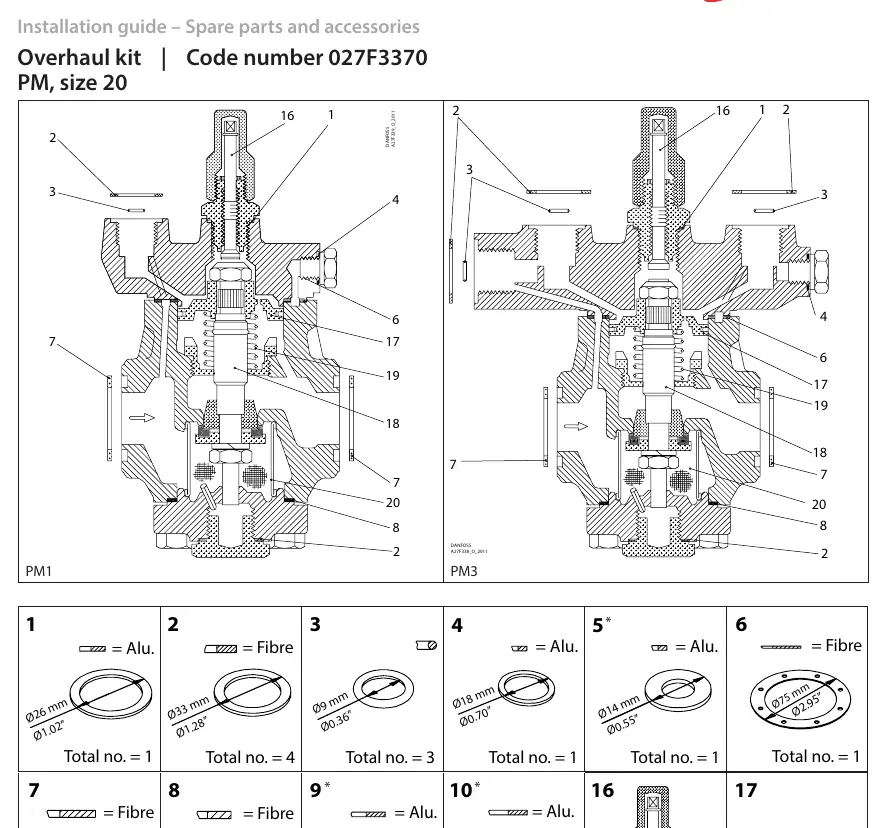

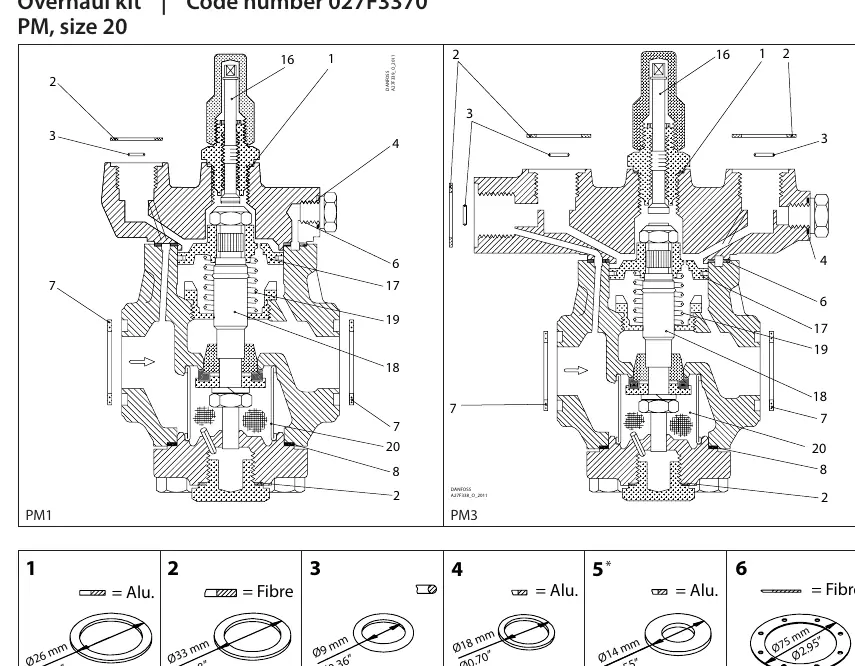

Zestaw naprawczy o numerze katalogowym 027F3370 jest przeznaczony do serwisowania zaworów typu PM w rozmiarze 20. Zestaw zawiera komplet uszczelek, podkładek oraz elementów wewnętrznych niezbędnych do przeprowadzenia pełnego przeglądu technicznego urządzenia. Dokumentacja zawiera schematy budowy zaworów PM1 oraz PM3, które ułatwiają identyfikację poszczególnych komponentów podczas montażu.

Wykaz części

Zestaw składa się z 20 różnych elementów, w tym uszczelek wykonanych z aluminium oraz włókna. Każdy element jest oznaczony numerem referencyjnym, który odpowiada schematowi zaworu. W skład zestawu wchodzą m.in. uszczelki o różnych średnicach (od 9 mm do 75 mm), sprężyny oraz elementy konstrukcyjne zaworu. Należy zwrócić uwagę, że niektóre części zawarte w opakowaniu mogą nie być wykorzystywane w konkretnych modelach PM1 lub PM3, co zostało zaznaczone w specyfikacji technicznej.

Wskazówki montażowe

Podczas wymiany części należy dokładnie oczyścić gniazda uszczelek i upewnić się, że nowe elementy są poprawnie osadzone. Schematy zaworów PM1 i PM3 wskazują precyzyjne rozmieszczenie poszczególnych numerowanych części. Przed przystąpieniem do prac serwisowych zaleca się porównanie posiadanych części z wykazem zawartym w instrukcji, aby upewnić się, że wszystkie niezbędne elementy są dostępne. W przypadku wątpliwości co do kompatybilności części z konkretną wersją zaworu, należy odnieść się do oznaczeń na schemacie.
