Zestaw naprawczy Danfoss 027F3376 - Instrukcja montażu

Opis produktu

Zestaw naprawczy o numerze katalogowym 027F3376 jest przeznaczony do serwisowania zaworów Danfoss typu PM w rozmiarze 65 ze stożkiem standardowym. Zestaw zawiera komplet uszczelek, podkładek oraz elementów wewnętrznych niezbędnych do przeprowadzenia pełnego przeglądu technicznego zaworów w wersjach PM1 oraz PM3.

Zawartość zestawu

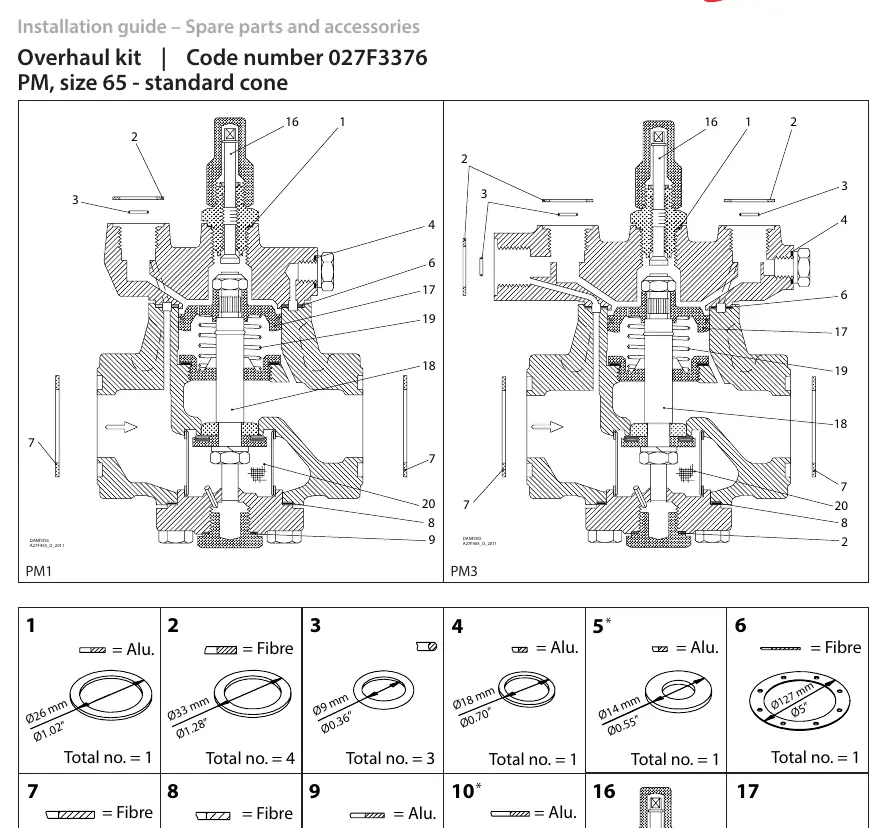

Zestaw składa się z 20 różnych elementów, w tym uszczelek wykonanych z aluminium oraz włókna (fibre). Każdy element jest oznaczony numerem referencyjnym, który odpowiada schematowi montażowemu zaworu. W skład zestawu wchodzą m.in. uszczelki o różnych średnicach (od 9 mm do 127 mm), sprężyny oraz elementy stożkowe. Należy zwrócić uwagę, że niektóre części zawarte w opakowaniu mogą nie być wykorzystywane w konkretnych konfiguracjach zaworów PM1 lub PM3 ze stożkiem standardowym.

Montaż i serwis

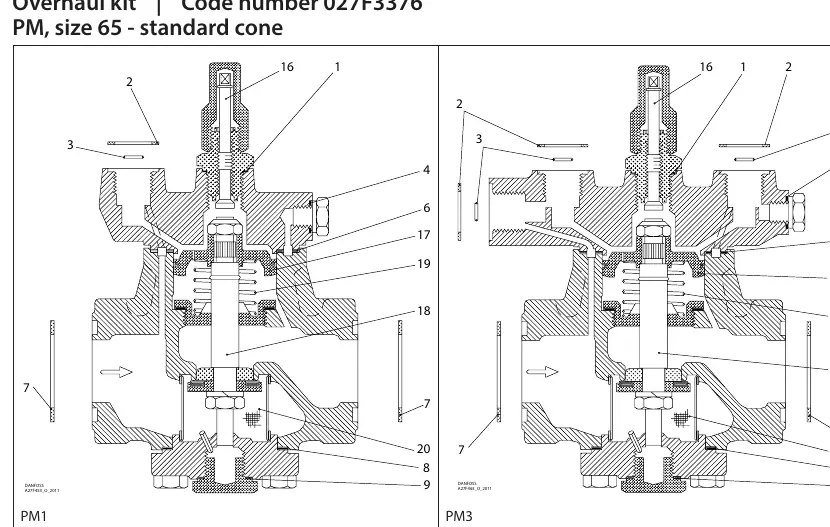

Schemat montażowy przedstawia precyzyjne rozmieszczenie poszczególnych części wewnątrz korpusu zaworu. Podczas wymiany należy upewnić się, że każda uszczelka jest właściwie dopasowana do swojego gniazda. Zaleca się dokładne oczyszczenie powierzchni stykowych przed instalacją nowych elementów z zestawu. W przypadku wątpliwości co do przeznaczenia konkretnej części, należy odnieść się do numeracji przedstawionej na rysunku technicznym, która wskazuje dokładną lokalizację każdego komponentu wewnątrz mechanizmu zaworu.
