Zestaw naprawczy Danfoss 027F3379 - Instrukcja montażu
Instrukcja montażu i wykaz części zamiennych dla zestawu naprawczego Danfoss 027F3379 przeznaczonego do zaworów PM w rozmiarze 125 ze stożkiem standardowym.
Spis treści
Opis produktu
Zestaw naprawczy o numerze katalogowym 027F3379 jest dedykowany do serwisowania zaworów Danfoss typu PM w rozmiarze 125 ze stożkiem standardowym. Zestaw zawiera komplet uszczelek, elementów uszczelniających oraz podzespołów mechanicznych niezbędnych do przywrócenia pełnej sprawności urządzenia.
Zawartość zestawu
Zestaw składa się z precyzyjnie dobranych komponentów oznaczonych numerami referencyjnymi, które odpowiadają elementom na schemacie technicznym zaworu. W skład zestawu wchodzą:
- Uszczelki z włókna (Fibre) o różnych średnicach (od 33 mm do 221 mm).
- Elementy aluminiowe (Alu.) uszczelniające (średnice od 9 mm do 32 mm).
- Podzespoły mechaniczne, w tym trzpień (nr 18), sprężyna (nr 19), wkład filtra/siatki (nr 20) oraz gniazdo stożkowe (nr 23).
Instrukcja montażu
Montaż powinien być przeprowadzony zgodnie z załączonym schematem przekrojowym zaworu. Należy zwrócić szczególną uwagę na poprawne umiejscowienie uszczelek oraz kolejność montażu elementów wewnętrznych. Przed przystąpieniem do prac serwisowych należy upewnić się, że zawór jest odizolowany od ciśnienia i opróżniony z czynnika chłodniczego.
Ważne uwagi
Niektóre elementy zawarte w opakowaniu mogą nie być wykorzystywane w konfiguracji PM 125 ze stożkiem standardowym (oznaczone gwiazdką *). Elementy oznaczone dwiema gwiazdkami (**) są przeznaczone wyłącznie do ręcznego urządzenia otwierającego. Przed montażem należy porównać posiadane części z wykazem zawartym w dokumentacji, aby uniknąć błędów instalacyjnych.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Niewykorzystane części w zestawie
Niektóre elementy oznaczone gwiazdką (*) nie są wymagane dla modelu PM 125 ze stożkiem standardowym; jest to normalne zjawisko wynikające z uniwersalności zestawu.
Trudności z identyfikacją części
Każdy element posiada przypisany numer na schemacie. Należy porównać średnicę zewnętrzną części z wymiarami podanymi w specyfikacji (np. 38 mm, 196 mm, 221 mm).
Przed użyciem
- Upewnij się, że zawór jest całkowicie pozbawiony ciśnienia.
- Opróżnij zawór z czynnika chłodniczego zgodnie z procedurami bezpieczeństwa.
- Zidentyfikuj wszystkie części zgodnie z numeracją na schemacie.
- Oddziel części oznaczone gwiazdką (*), jeśli nie są wymagane dla Twojej konfiguracji.
- Przygotuj narzędzia niezbędne do demontażu korpusu zaworu.
Ilustracje i schematy

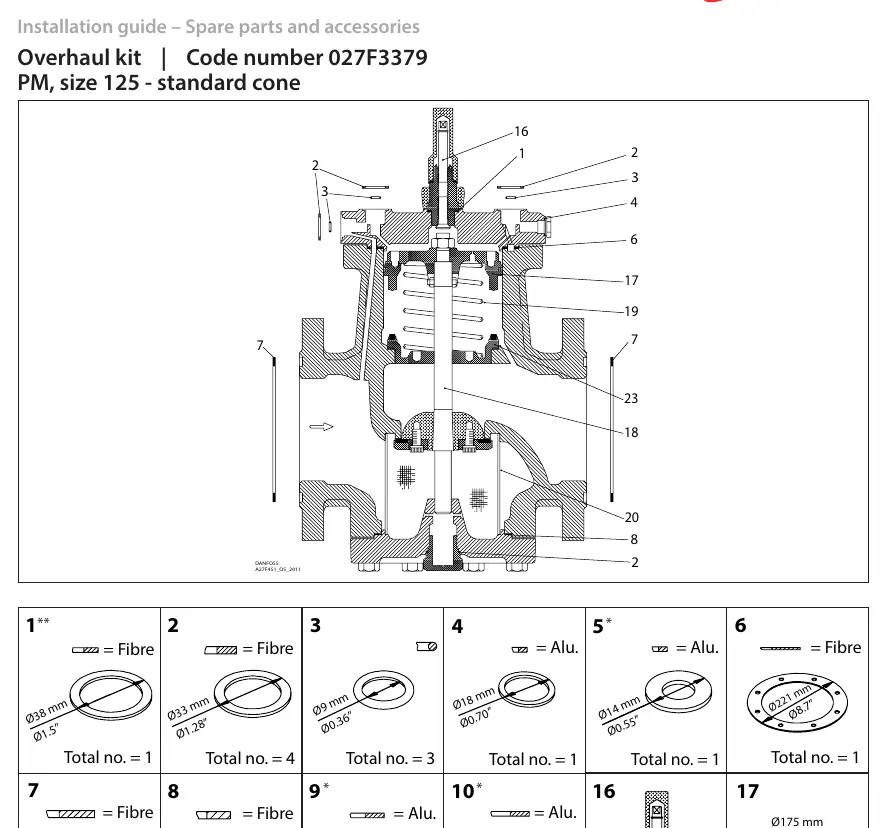

- Schemat przekrojowy pokazuje rozmieszczenie elementów od 1 do 23 wewnątrz korpusu zaworu.
- Numery na schemacie odpowiadają numerom części w tabeli zestawu.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla zaworów PM w rozmiarze 125.
- Kompatybilny ze stożkiem standardowym.
