Zestaw naprawczy Danfoss 027F3384 - Instrukcja montażu
Instrukcja montażu i wykaz części zamiennych dla zestawu naprawczego Danfoss 027F3384 przeznaczonego do zaworów PM w rozmiarze 40 V-cone.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściPrzeznaczenie zestawu
Zestaw naprawczy o numerze katalogowym 027F3384 jest przeznaczony do serwisowania zaworów Danfoss typu PM w rozmiarze 40 z wkładką V-cone. Zestaw zawiera komplet uszczelek, podkładek oraz elementów wewnętrznych niezbędnych do przeprowadzenia pełnego przeglądu urządzenia.
Zawartość zestawu
W skład zestawu wchodzą elementy oznaczone numerami od 1 do 20, które odpowiadają konkretnym częściom wewnątrz korpusu zaworu. Zestaw zawiera uszczelki wykonane z aluminium oraz włókna o różnych średnicach, co pozwala na precyzyjne dopasowanie do poszczególnych sekcji zaworu. Należy zwrócić uwagę na oznaczenia średnic (w milimetrach oraz calach) oraz materiał wykonania każdej uszczelki, aby zapewnić szczelność po montażu.
Wskazówki montażowe
Podczas instalacji należy korzystać z dołączonego schematu technicznego, który przedstawia rozmieszczenie części w modelach PM1 oraz PM3. Należy pamiętać, że niektóre elementy zawarte w opakowaniu mogą nie być wykorzystywane w konkretnych konfiguracjach zaworów PM1 lub PM3 z wkładką V-cone. Przed przystąpieniem do prac serwisowych należy upewnić się, że zawór jest całkowicie odizolowany od ciśnienia i medium roboczego.
Konserwacja
Wszystkie elementy zestawu powinny być montowane zgodnie z ich numeracją na schemacie. Należy zwrócić szczególną uwagę na stan gniazd uszczelniających w korpusie zaworu przed założeniem nowych części. W przypadku stwierdzenia uszkodzeń mechanicznych powierzchni przylgowych, należy rozważyć dodatkową regenerację korpusu, gdyż sama wymiana uszczelek może okazać się niewystarczająca dla przywrócenia pełnej szczelności.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność po wymianie uszczelek
Sprawdź, czy powierzchnie przylgowe w korpusie zaworu nie są porysowane lub skorodowane oraz czy użyto właściwej uszczelki (aluminiowej lub z włókna) zgodnie ze schematem.
Niewykorzystane części w zestawie
Niektóre elementy zestawu są przeznaczone do innych wariantów zaworów; upewnij się, że montujesz tylko części wymagane dla modelu PM1 lub PM3 z wkładką V-cone.
Przed użyciem
- Upewnij się, że zawór jest całkowicie pozbawiony ciśnienia.
- Zidentyfikuj model zaworu (PM1 lub PM3).
- Przygotuj narzędzia do demontażu zgodnie z typem połączeń.
- Porównaj stare części z nowymi elementami z zestawu przed montażem.
- Wyczyść gniazda uszczelek z osadów i zanieczyszczeń.
Ilustracje i schematy

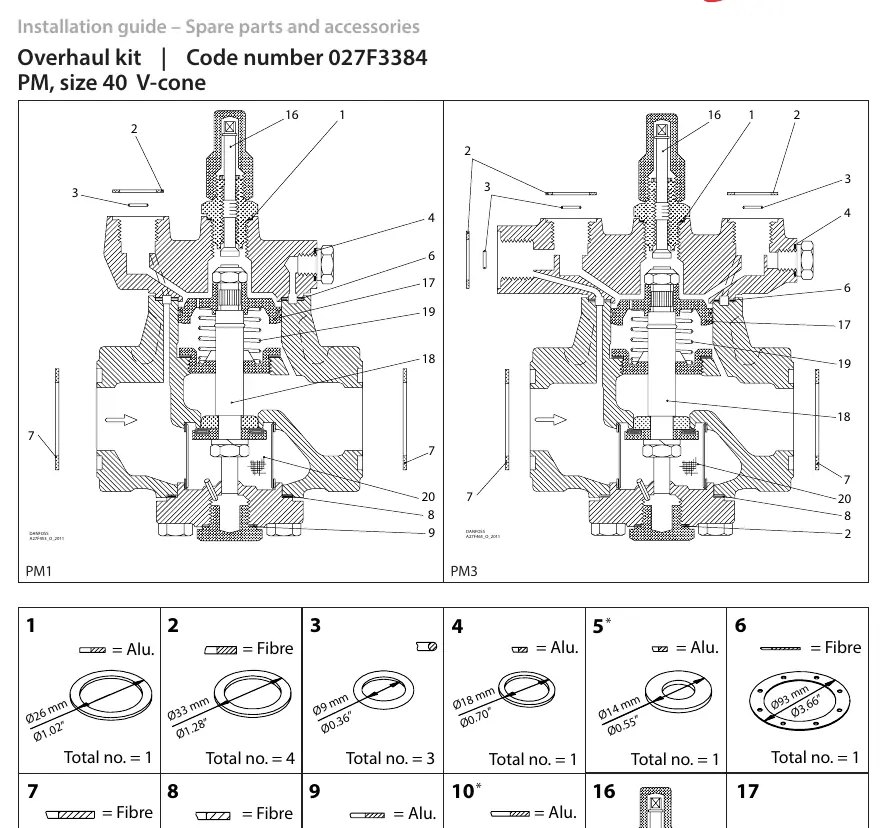

- Schemat PM1/PM3 pokazuje przekrój zaworu z ponumerowanymi elementami.
- Numery 1-20 wskazują konkretne części zamienne znajdujące się w zestawie.
- Tabela średnic (np. 26mm, 78mm) pomaga w identyfikacji właściwej uszczelki.
Zgodność modelu
- Zestaw dedykowany wyłącznie dla zaworów PM rozmiar 40 V-cone.
- Niektóre części z zestawu nie są używane w modelach PM1/PM3 z wkładką V-cone.
