Instrukcja montażu zestawu naprawczego Danfoss 027F3386

Przeznaczenie zestawu

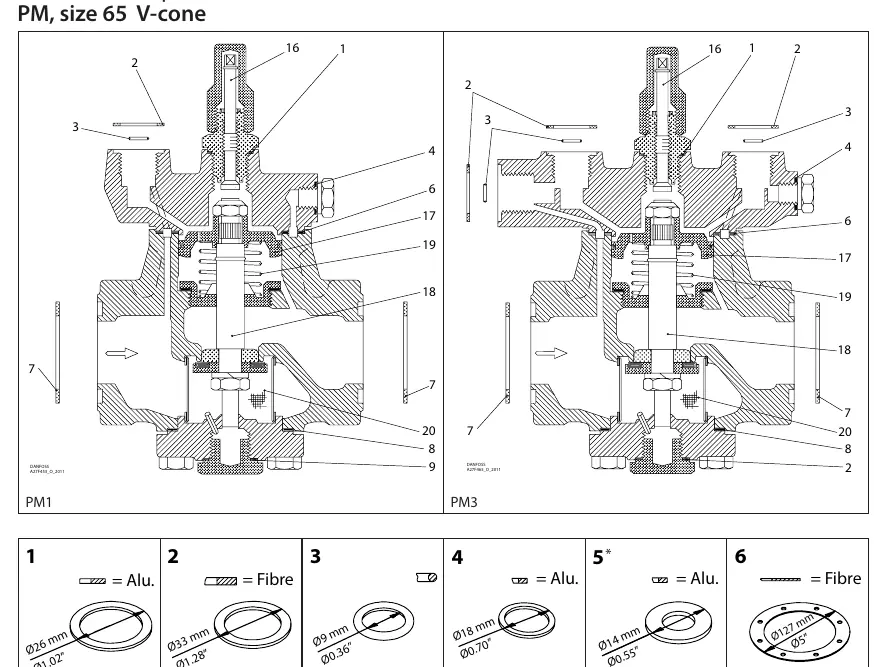

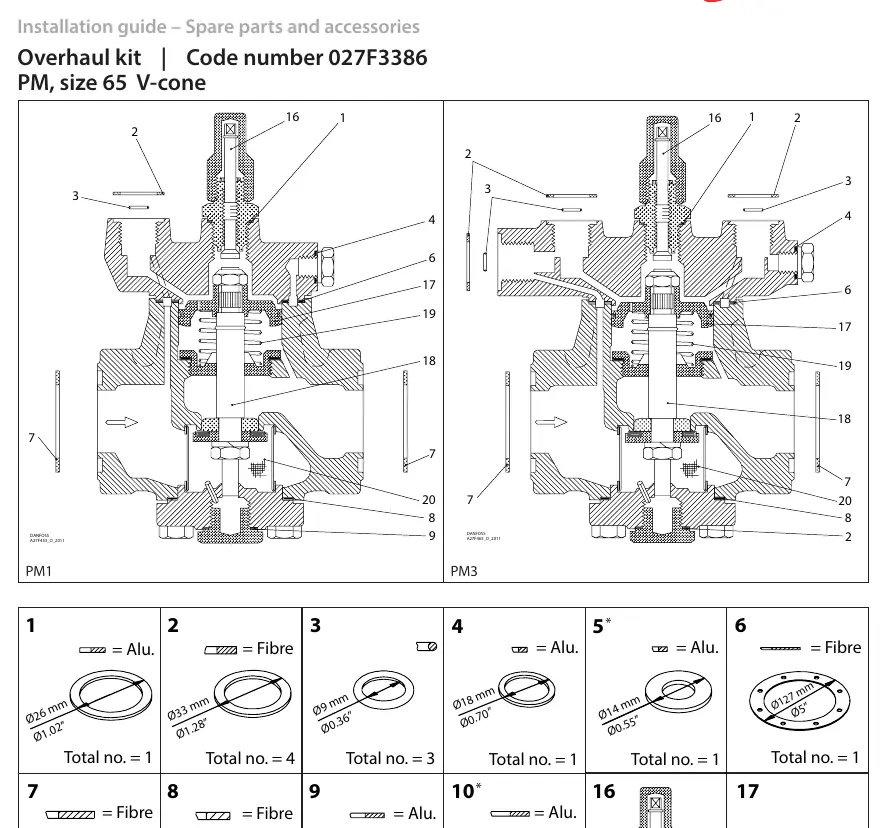

Zestaw naprawczy o numerze katalogowym 027F3386 jest przeznaczony do serwisowania zaworów Danfoss typu PM w rozmiarze 65 z grzybem typu V-cone. Dokumentacja zawiera szczegółowy schemat budowy zaworów w wersjach PM1 oraz PM3, umożliwiając poprawną identyfikację i rozmieszczenie poszczególnych elementów uszczelniających oraz mechanicznych.

Wykaz części

Zestaw zawiera komplet uszczelek oraz elementów konstrukcyjnych niezbędnych do przeprowadzenia pełnego przeglądu zaworu. Każdy element jest oznaczony numerem referencyjnym odpowiadającym schematowi montażowemu. W skład zestawu wchodzą podkładki wykonane z aluminium oraz włókna (fibre), o różnych średnicach zewnętrznych, co pozwala na precyzyjne dopasowanie do gniazd zaworowych.

Wskazówki montażowe

Podczas montażu należy zwrócić szczególną uwagę na dopasowanie odpowiedniego typu uszczelki do konkretnego miejsca w korpusie zaworu. Schemat wyraźnie wskazuje lokalizację elementów oznaczonych numerami od 1 do 20. Należy pamiętać, że niektóre części zawarte w opakowaniu mogą nie być wykorzystywane w konkretnych konfiguracjach zaworów PM1 lub PM3 z grzybem V-cone, co zostało oznaczone gwiazdką w specyfikacji technicznej.

Konserwacja

Regularna wymiana elementów zestawu naprawczego jest kluczowa dla zachowania szczelności i sprawności operacyjnej zaworu. Przed przystąpieniem do prac serwisowych należy upewnić się, że zawór jest odizolowany od ciśnienia i medium roboczego. Po wymianie uszczelek zaleca się przeprowadzenie testu szczelności zgodnie z procedurami bezpieczeństwa dla instalacji chłodniczych lub przemysłowych, w których zawór jest eksploatowany.
