Zestaw naprawczy Danfoss 027H7204 - Instrukcja montażu
Instrukcja montażu zestawu naprawczego Danfoss 027H7204 przeznaczonego do zaworów serii ICS oraz ICLX w rozmiarze 125. Zawiera schematy budowy oraz wykaz części.
Spis treści
Przeznaczenie zestawu
Zestaw naprawczy o numerze katalogowym 027H7204 jest przeznaczony do serwisowania zaworów Danfoss typu ICS oraz ICLX w rozmiarze 125. Zestaw zawiera komplet uszczelek, pierścieni oraz elementów uszczelniających niezbędnych do przywrócenia pełnej sprawności zaworu.
Budowa i montaż
Dokumentacja zawiera szczegółowe schematy rozłożeniowe dla obu typów zaworów (ICS 125 oraz ICLX 125). Każdy element zestawu jest ponumerowany, co ułatwia identyfikację podczas procesu demontażu i ponownego montażu urządzenia. Użytkownik powinien zwrócić szczególną uwagę na kolejność układania uszczelek oraz ich materiał wykonania, aby zapewnić szczelność układu.
Specyfikacja części
Zestaw składa się z 17 różnych elementów uszczelniających wykonanych z różnych materiałów, takich jak włókno (Fibre), aluminium (Alu.), stal (Steel) oraz PTFE. Każdy element posiada określoną średnicę oraz przypisaną liczbę sztuk w zestawie. Przed przystąpieniem do prac serwisowych należy zweryfikować kompletność części zgodnie z załączonym wykazem, aby uniknąć problemów z nieszczelnością po zakończeniu naprawy.
Wskazówki serwisowe
Podczas wymiany części należy zachować czystość powierzchni przylgowych. Użycie niewłaściwego elementu lub uszkodzenie uszczelki podczas montażu może prowadzić do awarii zaworu. Zaleca się stosowanie oryginalnych części zamiennych Danfoss, aby zachować parametry pracy urządzenia zgodnie z jego specyfikacją techniczną.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność zaworu po wymianie
Sprawdź, czy wszystkie uszczelki zostały zamontowane w odpowiedniej kolejności i czy powierzchnie przylgowe są czyste.
Trudności z identyfikacją części
Skorzystaj z numeracji na schemacie rozłożeniowym, która odpowiada konkretnym średnicom i materiałom wymienionym w specyfikacji zestawu.
Przed użyciem
- Upewnij się, że posiadasz zawór typu ICS 125 lub ICLX 125.
- Zweryfikuj kompletność wszystkich 17 elementów zestawu przed demontażem.
- Przygotuj odpowiednie narzędzia do demontażu zaworu.
- Upewnij się, że układ jest odizolowany i pozbawiony ciśnienia przed rozpoczęciem prac.
Parametry w praktyce
- Materiały uszczelek
- Zestaw zawiera elementy z włókna, aluminium, stali oraz PTFE, z których każdy ma inne przeznaczenie i odporność chemiczną.
- Średnice elementów
- Wymiary podane w mm i calach pozwalają na precyzyjną identyfikację uszczelek (np. od 9 mm do 178 mm).

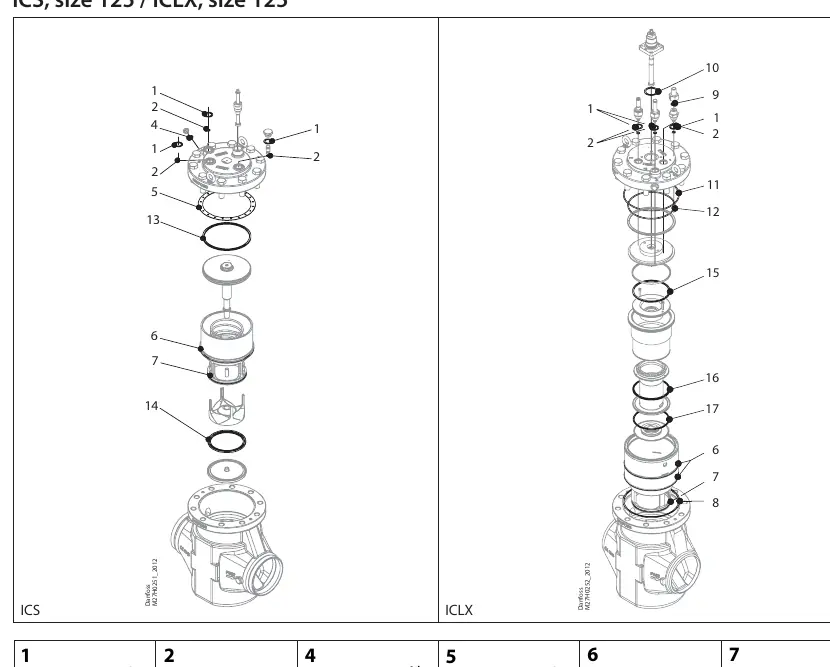

Ilustracje i schematy
- Schemat po lewej stronie przedstawia budowę zaworu ICS 125.
- Schemat po prawej stronie przedstawia budowę zaworu ICLX 125.
- Numery na schematach odpowiadają numerom części w tabeli specyfikacji.
Zgodność modelu
- Zestaw dedykowany wyłącznie dla zaworów Danfoss ICS 125 oraz ICLX 125.
