Instrukcja montażu zestawu naprawczego Danfoss 032F2339 dla EVRA i EVRS

Przeznaczenie zestawu

Zestaw naprawczy o numerze katalogowym 032F2339 jest dedykowany do serwisowania zaworów elektromagnetycznych Danfoss serii EVRA oraz EVRS w rozmiarze 20. Zestaw zawiera wszystkie niezbędne elementy eksploatacyjne wymagane do przeprowadzenia pełnego przeglądu i przywrócenia sprawności technicznej zaworu.

Zawartość zestawu

Zestaw składa się z 11 kluczowych komponentów, które zapewniają szczelność i prawidłowe działanie mechanizmu zaworu. W skład zestawu wchodzą:

• Elementy uszczelniające wykonane z gumy oraz włókna (fibre).
• Podkładki aluminiowe.
• Trzpień zaworu oraz sprężyny.
• Nakrętka montażowa (NV32 mm).
• Pozostałe elementy montażowe i dystansowe.

Każdy element posiada określoną specyfikację wymiarową, co pozwala na precyzyjną identyfikację części podczas montażu. Łączna liczba elementów w zestawie jest ściśle określona dla każdego typu części, co ułatwia weryfikację kompletności przed przystąpieniem do prac serwisowych.

Procedura montażu

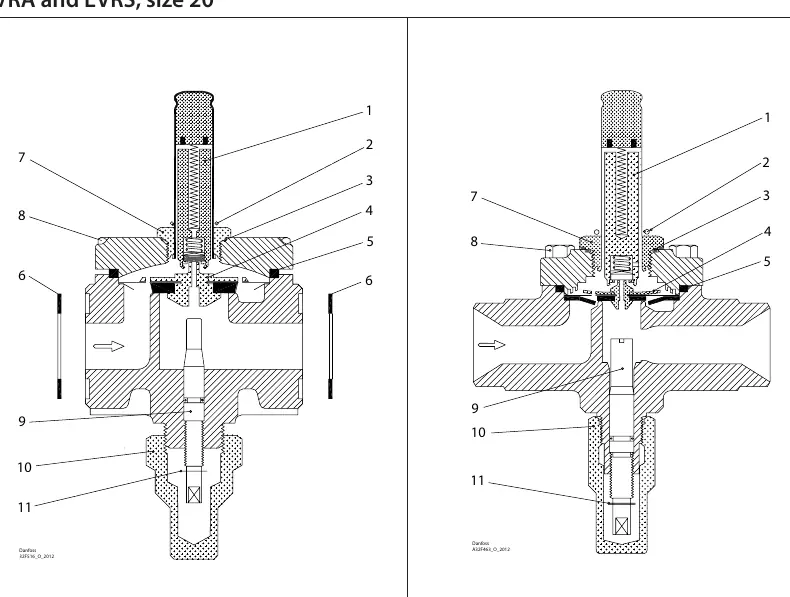

Montaż zestawu naprawczego powinien odbywać się zgodnie z załączonymi schematami przekrojowymi dla zaworów EVRA i EVRS. Schematy ilustrują dokładne rozmieszczenie poszczególnych części (oznaczonych numerami od 1 do 11) wewnątrz korpusu zaworu. Należy zwrócić szczególną uwagę na prawidłowe ułożenie uszczelek oraz kierunek montażu trzpienia, aby zapewnić pełną szczelność układu po zakończeniu prac.

Konserwacja i bezpieczeństwo

Przed przystąpieniem do demontażu zaworu należy upewnić się, że układ jest pozbawiony ciśnienia, a zasilanie elektryczne cewki zostało odłączone. Prace serwisowe powinny być wykonywane przez wykwalifikowany personel. Po wymianie części zaleca się przeprowadzenie próby szczelności układu przed ponownym uruchomieniem urządzenia.
