Instrukcja montażu zestawu naprawczego Danfoss 032F2209 dla zaworu EVRA 15

Instrukcja montażu i wykaz części zamiennych dla zestawu naprawczego Danfoss 032F2209 przeznaczonego do zaworów elektromagnetycznych EVRA w rozmiarze 15 (poprzedni model).

Spis treści

Przeznaczenie zestawu

Zestaw naprawczy Danfoss o numerze katalogowym 032F2209 jest przeznaczony do serwisowania zaworów elektromagnetycznych typu EVRA w rozmiarze 15 (poprzedni model konstrukcyjny). Zestaw zawiera komplet niezbędnych uszczelek, elementów mechanicznych oraz części wewnętrznych wymaganych do przywrócenia pełnej sprawności zaworu.

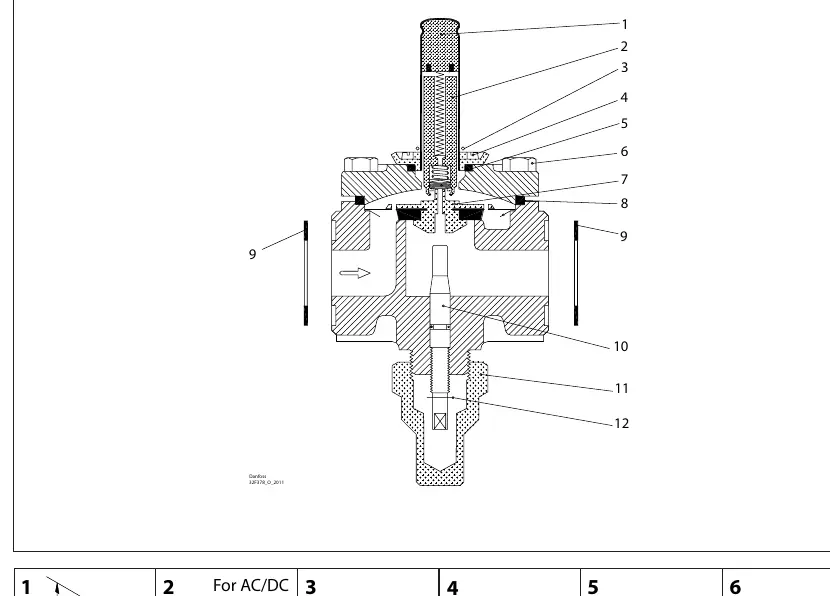

Schemat przekrojowy zaworu EVRA 15 z oznaczeniem elementów zestawu naprawczego
Schemat przekrojowy zaworu EVRA 15 z oznaczeniem elementów zestawu naprawczego

Zawartość zestawu

Zestaw składa się z 12 głównych komponentów, które należy wymienić podczas procedury serwisowej. W skład zestawu wchodzą:

  • Elementy trzpienia i sprężyny (pozycje 1, 2, 3).
  • Śruby montażowe (pozycja 4, 6).
  • Uszczelki gumowe i fibrowe (pozycje 5, 8, 9).
  • Elementy korpusu i gniazda (pozycje 7, 10, 11, 12).

Każdy element posiada określoną specyfikację wymiarową, co pozwala na weryfikację poprawności części przed montażem. Należy zwrócić szczególną uwagę na rozróżnienie uszczelek gumowych od fibrowych oraz na liczbę sztuk poszczególnych elementów (np. 4 sztuki śrub w pozycjach 4 i 6).

Procedura serwisowa

Podczas wymiany części należy zachować czystość i upewnić się, że zawór jest całkowicie odizolowany od ciśnienia oraz zasilania elektrycznego. Montaż powinien odbywać się zgodnie z załączonym schematem przekrojowym, który wskazuje dokładne umiejscowienie poszczególnych elementów wewnątrz korpusu zaworu EVRA. Należy upewnić się, że wszystkie uszczelki są poprawnie osadzone w swoich gniazdach, aby uniknąć wycieków czynnika chłodniczego po ponownym uruchomieniu instalacji.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Wyciek czynnika chłodniczego po serwisie

Sprawdź, czy wszystkie uszczelki (pozycje 5, 8, 9) zostały poprawnie osadzone i czy nie zostały uszkodzone podczas montażu.

Trudności z identyfikacją części

Skorzystaj z dołączonego schematu wymiarowego, aby dopasować średnice (np. 14mm, 22mm, 31mm, 49mm) do odpowiednich miejsc w zaworze.

Przed użyciem

  • Upewnij się, że zawór jest całkowicie pozbawiony ciśnienia.
  • Odłącz zasilanie elektryczne cewki zaworu.
  • Zweryfikuj kompletność zestawu zgodnie z wykazem 12 pozycji.
  • Przygotuj narzędzia odpowiednie do wymiarów śrub i gniazd (np. klucz NV32).
  • Oczyść powierzchnie przylgowe przed założeniem nowych uszczelek.

Parametry w praktyce

Uszczelki gumowe vs fibrowe
Wymagają poprawnego rozróżnienia (pozycje 5, 8 to guma, pozycja 9 to fibra) dla zapewnienia szczelności.

Ilustracje i schematy

  • Schemat przekrojowy pokazuje kolejność montażu trzpienia i sprężyny (1-3) w górnej części zaworu.
  • Numery 1-12 na rysunku odpowiadają konkretnym częściom zamiennym w tabeli.
  • Strzałka na schemacie wskazuje kierunek przepływu czynnika przez zawór.

Zgodność modelu

  • Zestaw przeznaczony wyłącznie dla zaworów EVRA w rozmiarze 15 (poprzedni model).
  • Nie stosować do nowszych wersji zaworów EVRA bez weryfikacji numeru katalogowego.
