Instrukcja obsługi laptopa Dell Latitude 5420/5520
Poznaj funkcje i konfigurację laptopów Dell Latitude serii 5420 oraz 5520. Instrukcja zawiera opisy portów, wskazówki dotyczące podłączania urządzeń, specyfikację techniczną oraz ważne ostrzeżenia dotyczące użytkowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument zawiera informacje dotyczące konfiguracji oraz specyfikacji technicznej laptopów z serii Dell Latitude 5420, E5420, E5420m, 5520, E5520 oraz E5520m. Instrukcja obejmuje opis rozmieszczenia portów, procedurę pierwszego uruchomienia oraz ważne ostrzeżenia dotyczące bezpieczeństwa i eksploatacji urządzenia.
Opis urządzenia
Laptopy z tej serii wyposażone są w szereg złączy umożliwiających podłączenie urządzeń peryferyjnych. Do najważniejszych elementów należą:
- Widok przedni: Kamera, mikrofon, przycisk zasilania, czytnik linii papilarnych (opcjonalnie), touchpad oraz wskaźniki stanu urządzenia.
- Widok tylny: Złącze zasilania, porty USB 2.0, złącze VGA, port HDMI, złącze IEEE 1394, czytnik kart SD oraz otwory wentylacyjne.
Szybka konfiguracja
Aby poprawnie przygotować komputer do pracy, wykonaj następujące kroki:
- Podłącz zasilacz do gniazda zasilania w komputerze oraz do źródła prądu.
- Podłącz opcjonalne urządzenia peryferyjne, takie jak kabel sieciowy, mysz lub klawiaturę USB, oraz urządzenia IEEE 1394.
- Otwórz pokrywę wyświetlacza.
- Naciśnij przycisk zasilania, aby włączyć komputer.
Zaleca się włączenie i wyłączenie komputera przynajmniej raz przed instalacją kart rozszerzeń lub podłączeniem stacji dokującej.
Ostrzeżenia i bezpieczeństwo
Przestrzeganie poniższych zasad jest kluczowe dla zachowania sprawności urządzenia:
- Wentylacja: Nie blokuj otworów wentylacyjnych. Nie używaj komputera w zamkniętych przestrzeniach (np. w torbie), gdy jest włączony, ponieważ może to doprowadzić do przegrzania lub pożaru.
- Zasilanie: Podczas odłączania zasilacza chwytaj za wtyczkę, a nie za przewód, aby uniknąć uszkodzenia kabla.
- Bezpieczeństwo: Przed rozpoczęciem pracy zapoznaj się z dokumentacją bezpieczeństwa dostarczoną z komputerem.
Dane techniczne
Komputery obsługują różne konfiguracje sprzętowe w zależności od modelu:
- Procesor: Intel Core i3, i5, i7 (dla modeli 5420/5520) lub Intel Core 2 / Celeron (dla modeli E5420m/E5520m).
- Pamięć: Dwa gniazda DIMM, obsługa DDR3 SDRAM (1066 MHz lub 1333 MHz), maksymalnie 8 GB. Uwaga: Systemy 64-bitowe są wymagane do obsługi pamięci powyżej 4 GB.
- Bateria: Dostępne warianty 4-, 6- i 9-ogniwowe typu "smart" Lithium ion.
- Środowisko pracy: Temperatura pracy od 0°C do 35°C.
Informacje o producencie
Dell Inc.
Praktyczna pomoc
Typowe problemy
Przegrzewanie się komputera
Upewnij się, że otwory wentylacyjne nie są zablokowane. Nie używaj komputera w zamkniętych przestrzeniach, takich jak torby, podczas pracy.
Uszkodzenie kabla zasilającego
Podczas odłączania zasilacza zawsze chwytaj za wtyczkę, a nie za przewód. Unikaj naprężeń kabla.
Przed użyciem
- Przeczytaj dołączone informacje dotyczące bezpieczeństwa.
- Sprawdź, czy zasilacz jest kompatybilny z lokalnym gniazdkiem elektrycznym.
- Upewnij się, że otwory wentylacyjne są drożne.
- Podłącz zasilacz przed pierwszym uruchomieniem systemu.
Ilustracje i schematy

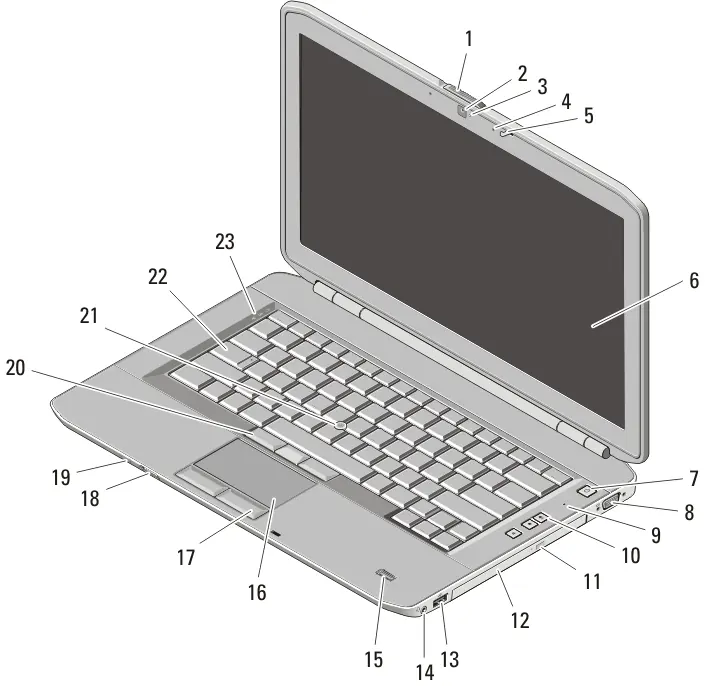

- Widok przedni: Identyfikuje położenie kamery, mikrofonu, przycisku zasilania i czytnika linii papilarnych.

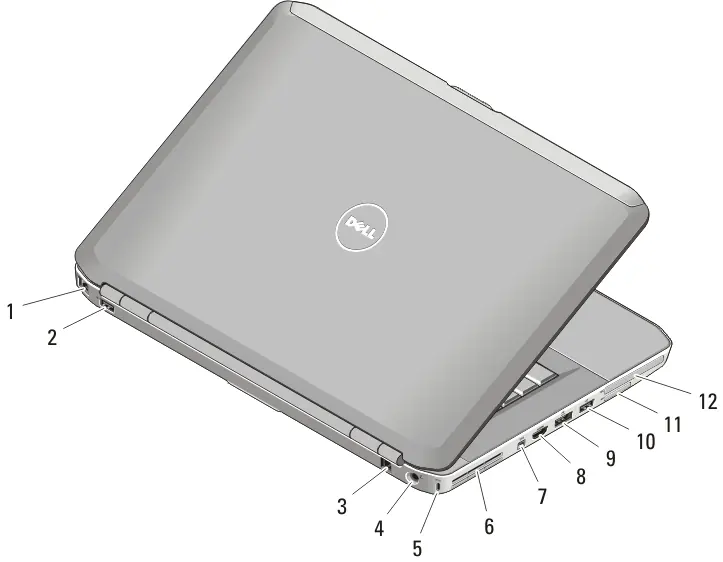

- Widok tylny: Wskazuje lokalizację portów USB, HDMI, VGA, IEEE 1394 oraz otworów wentylacyjnych.
Zgodność modelu
- Systemy 64-bitowe są wymagane do obsługi pamięci RAM powyżej 4 GB.
- Oferta procesorów i chipsetów może różnić się w zależności od regionu.
