Instrukcja obsługi pompy ciepła Dimplex LA 1118C

Szybki przewodnik po instalacji i obsłudze pompy ciepła Dimplex LA 1118C. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć instalację grzewczą i elektryczną oraz przeprowadzić pierwsze uruchomienie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pompy ciepła typu powietrze-woda Dimplex LA 1118C przeznaczonej do instalacji zewnętrznej. Dokument zawiera wytyczne dotyczące bezpiecznego transportu, montażu, podłączenia hydraulicznego i elektrycznego oraz procedury pierwszego uruchomienia. Urządzenie wymaga profesjonalnego montażu przez autoryzowany serwis.

Opis urządzenia

Pompa ciepła LA 1118C składa się z jednostki zewnętrznej zawierającej parownik, wentylator, sprężarkę, skraplacz oraz zawór rozprężny. Urządzenie jest hermetycznie zamknięte i wykorzystuje czynnik chłodniczy R410A. Do sterowania systemem wymagany jest dedykowany menedżer pompy ciepła.

Transport i ustawienie

Podczas transportu urządzenie może być przechylone maksymalnie o 45 stopni w dowolnym kierunku. Po ustawieniu na miejscu docelowym należy usunąć zabezpieczenia transportowe znajdujące się wewnątrz urządzenia przy podstawie. Urządzenie należy ustawić na płaskim, równym podłożu, zachowując wymagane odstępy od ścian, aby zapewnić swobodny przepływ powietrza i dostęp serwisowy.

Usuwanie zabezpieczeń transportowych
Usuwanie zabezpieczeń transportowych

Montaż i podłączenie

Wymagane odstępy montażowe
Wymagane odstępy montażowe
Schemat odprowadzenia kondensatu i podłączeń
Schemat odprowadzenia kondensatu i podłączeń
Rysunek wymiarowy i przyłącza
Rysunek wymiarowy i przyłącza

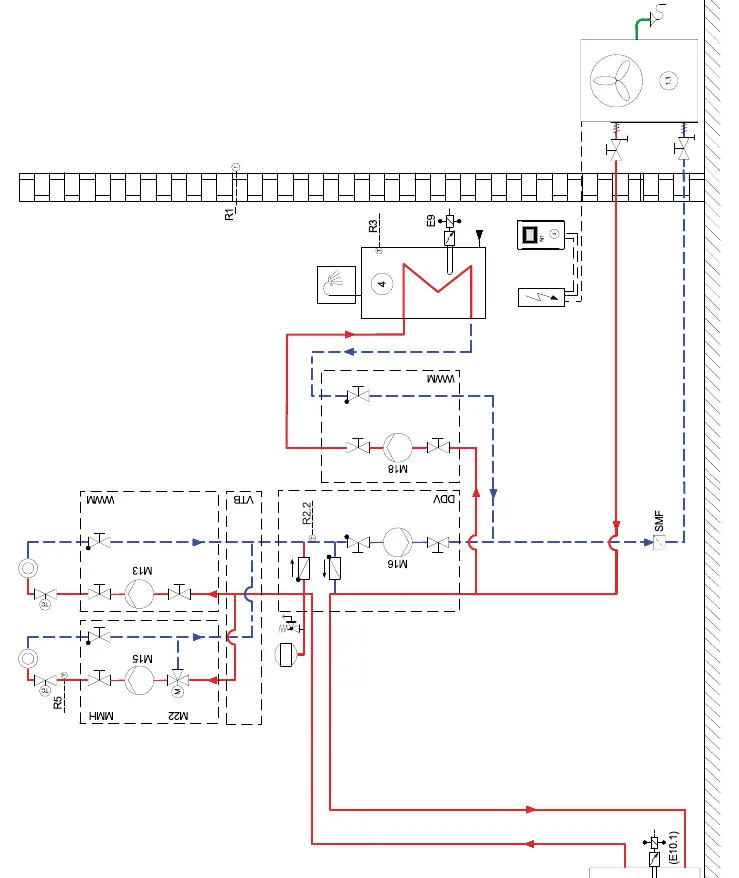

Schemat integracji instalacji
Schemat integracji instalacji

Podłączenie hydrauliczne

Przed podłączeniem instalacji grzewczej należy ją dokładnie przepłukać, aby usunąć zanieczyszczenia. Woda grzewcza musi spełniać wymogi jakościowe (zgodnie z VDI 2035). Należy zapewnić minimalny przepływ wody grzewczej, aby uniknąć zablokowania pompy. W przypadku instalacji narażonych na mróz należy przewidzieć możliwość opróżnienia układu.

Podłączenie elektryczne

Wymagane jest doprowadzenie trzech linii: zasilania (kabel 5-żyłowy), napięcia sterującego oraz ekranowanego kabla komunikacyjnego (J-Y(ST)Y ..LG), który musi być prowadzony oddzielnie od kabli zasilających. Należy zwrócić uwagę na prawidłowy kierunek wirowania pola (L1, L2, L3).

Uruchomienie

Uruchomienie powinno być przeprowadzone przez autoryzowany serwis. Wymagane jest napełnienie instalacji, odpowietrzenie oraz przeprowadzenie procedury uruchomienia przez menedżer pompy ciepła. Temperatura wody w buforze musi wynosić co najmniej 18°C przed rozpoczęciem procesu.

Konserwacja i czyszczenie

Należy regularnie sprawdzać drożność odpływu kondensatu oraz czyścić parownik i wentylator z zanieczyszczeń (liście, śnieg). Do czyszczenia obudowy używać wilgotnej szmatki i łagodnych detergentów. Nie używać środków ściernych ani kwasowych.

Rozwiązywanie problemów

Wszelkie usterki są sygnalizowane na wyświetlaczu menedżera pompy ciepła. W przypadku problemów należy sprawdzić sekcję rozwiązywania problemów w instrukcji menedżera. Wszelkie prace serwisowe wewnątrz urządzenia muszą być wykonywane przez wykwalifikowany personel po odłączeniu zasilania i odczekaniu 5 minut na rozładowanie kondensatorów.

Informacje o producencie

Dimplex

Profil marki

Praktyczna pomoc

Typowe problemy

Pompa nie uruchamia się

Sprawdź poprawność podłączenia elektrycznego (kierunek wirowania pola) i komunikaty na wyświetlaczu menedżera.

Zamarzanie parownika

Upewnij się, że zapewniony jest minimalny przepływ wody grzewczej i drożność odpływu kondensatu.

Błąd komunikacji

Sprawdź, czy kabel komunikacyjny jest ekranowany i ułożony oddzielnie od kabli zasilających.

Przed użyciem

  • Sprawdź, czy wszystkie połączenia hydrauliczne są szczelne.
  • Upewnij się, że odpływ kondensatu jest drożny i zabezpieczony przed mrozem.
  • Sprawdź, czy kierunek obrotów wentylatora jest zgodny ze strzałką.
  • Upewnij się, że instalacja grzewcza została przepłukana i napełniona wodą o odpowiedniej jakości.
  • Sprawdź, czy zabezpieczenia transportowe zostały usunięte.

Parametry w praktyce

Napięcie zasilania
3~/N/PE 400 V (50 Hz)
Czynnik chłodniczy
R410A (5,9 kg)
Stopień ochrony
IP 24
Maksymalne ciśnienie robocze
3,0 bar

Ilustracje i schematy

  • Schemat instalacji (str. 49) pokazuje podłączenie pompy ciepła w układzie monoenergetycznym z dwoma obiegami grzewczymi i przygotowaniem ciepłej wody użytkowej.
  • Rysunek wymiarowy (str. 44) przedstawia przyłącza hydrauliczne i elektryczne oraz wymagane odstępy montażowe.

Zgodność modelu

  • Urządzenie nie jest przystosowane do pracy z przetwornicą częstotliwości.
  • Wymagane jest stosowanie menedżera pompy ciepła dostarczonego w zestawie.
