Instrukcja obsługi pompy ciepła Dimplex SI 130TU

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pompy ciepła Dimplex SI 130TU przeznaczonej do instalacji wewnętrznej. Urządzenie jest pompą typu solanka-woda. Kluczowe jest przestrzeganie wytycznych dotyczących jakości wody grzewczej (zgodnie z VDI 2035) oraz stężenia solanki (min. 25%). Prace instalacyjne i serwisowe muszą być wykonywane przez wykwalifikowany personel.

Opis urządzenia

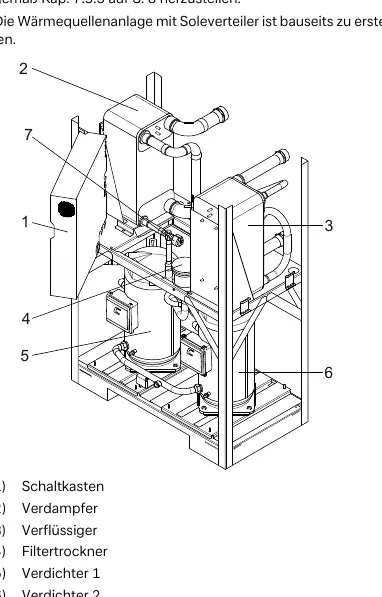

Pompa ciepła SI 130TU jest urządzeniem typu solanka-woda, wyposażonym w hermetycznie zamknięty obieg chłodniczy z czynnikiem R410A. Urządzenie posiada zintegrowany menedżer pompy ciepła, który steruje pracą układu. Wewnątrz obudowy znajdują się m.in. sprężarki, parownik, skraplacz oraz filtr osuszacz.

Transport i montaż

Podczas transportu pompę można przechylać maksymalnie o 45 stopni w dowolnym kierunku. Urządzenie należy ustawić w suchym, wolnym od mrozu pomieszczeniu na równej i stabilnej powierzchni. Należy zapewnić ok. 1 metr wolnej przestrzeni przed pompą, aby umożliwić serwisowanie. Przed uruchomieniem należy usunąć zabezpieczenia transportowe znajdujące się wewnątrz urządzenia.

Podłączenie hydrauliczne

Instalacja musi zostać przepłukana przed podłączeniem pompy, aby usunąć zanieczyszczenia. W obiegu solanki należy bezwzględnie zamontować dostarczony filtr (odmulacz) na wlocie do pompy. Stężenie solanki musi wynosić co najmniej 25% (glikol monoetylenowy lub propylenowy). W obiegu grzewczym należy zapewnić minimalny przepływ wody.

Podłączenie elektryczne

Prace elektryczne muszą być wykonane zgodnie z lokalnymi przepisami (np. VDE 0100). Należy zwrócić szczególną uwagę na oddzielne prowadzenie przewodów zasilających (siłowych) i sygnałowych wewnątrz skrzynki elektrycznej. Wymagane jest zapewnienie prawidłowego kierunku wirowania pola (prawoskrętne) dla poprawnego rozruchu sprężarek.

Uruchomienie

Uruchomienie powinno być przeprowadzone przez autoryzowany serwis. Przed uruchomieniem należy sprawdzić, czy wszystkie połączenia są wykonane, instalacje napełnione i odpowietrzone, a wszystkie zawory otwarte. Uruchomienie odbywa się za pośrednictwem menedżera pompy ciepła.

Konserwacja i czyszczenie

Należy regularnie kontrolować i czyścić filtr w obiegu solanki (szczególnie dzień po uruchomieniu). W przypadku zanieczyszczeń w obiegu grzewczym, czyszczenie skraplacza powinno być wykonywane przez specjalistę przy użyciu odpowiednich środków (np. 5% kwas fosforowy).

Rozwiązywanie problemów

Wszelkie usterki są sygnalizowane na wyświetlaczu menedżera pompy ciepła. W przypadku wystąpienia błędu należy sprawdzić sekcję rozwiązywania problemów w instrukcji menedżera. Przed otwarciem urządzenia należy odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie komponentów elektrycznych.

Dane techniczne

Urządzenie pracuje w zakresie temperatur zasilania od 20 do 62°C. Maksymalne ciśnienie próbne wynosi 6,0 bar. Zasilanie sprężarek: 3~/PE 400 V (50 Hz). Stopień ochrony: IP 21.
