Instrukcja instalacji pompy ciepła Dimplex LA 1118CP
Szybki przewodnik instalacji elektrycznej i hydraulicznej dla pompy ciepła Dimplex LA 1118CP. Zawiera szczegółowe schematy połączeń, konfigurację sterownika oraz opis podłączeń komponentów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik instalacji elektrycznej i hydraulicznej dla pompy ciepła Dimplex LA 1118CP. Instrukcja skupia się na schematach połączeń między jednostką pompy ciepła (+A100), menedżerem pompy ciepła (+A200) oraz rozdzielnicą elektryczną (+A300). Dokument zawiera również szczegółowe schematy podłączeń dla różnych konfiguracji systemowych, w tym obiegów grzewczych, ciepłej wody użytkowej oraz systemów bivalentnych.
Schemat elektryczny instalacji
Schemat elektryczny przedstawia główne połączenia zasilające i komunikacyjne:
- Komunikacja: Połączenie magistrali RS485 między menedżerem (+A200) a pompą ciepła (+A100) realizowane przewodem 4x0,28mm² (J-Y(ST)Y).
- Zasilanie: Zasilanie pompy ciepła i menedżera zabezpieczone bezpiecznikami C13A w rozdzielnicy (+A300).
- Sterowanie: Wykorzystanie styków bezpotencjałowych i wejść sterujących (DI1, X2) do zarządzania pracą urządzenia.

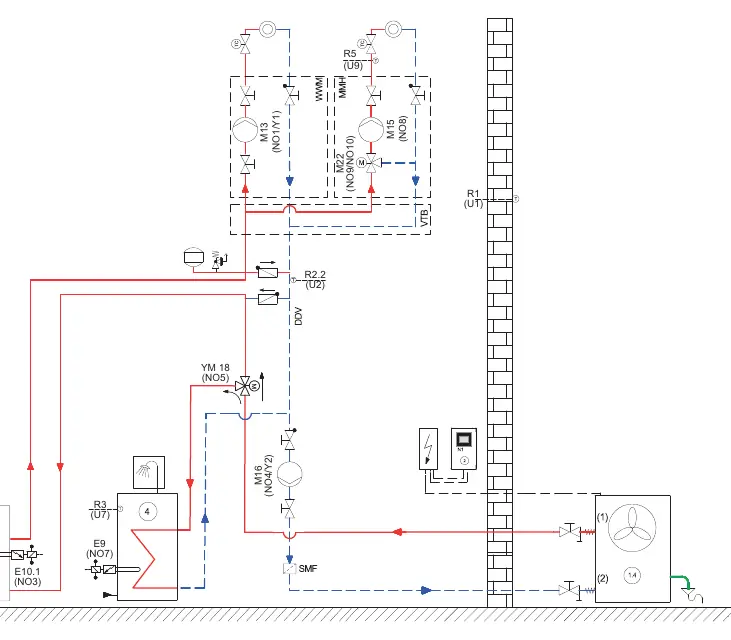

Schemat hydrauliczny
Schemat hydrauliczny ilustruje obieg wody w systemie, w tym:
- Podłączenie pompy ciepła do instalacji grzewczej.
- Integrację z zasobnikiem ciepłej wody użytkowej (CWU).
- Rozmieszczenie zaworów przełączających, pomp obiegowych oraz czujników temperatury.
Podłączenia elektryczne i konfiguracja
Instrukcja zawiera szczegółowe schematy podłączeń dla różnych funkcji sterownika +A200-N1, oznaczonych kolorami:

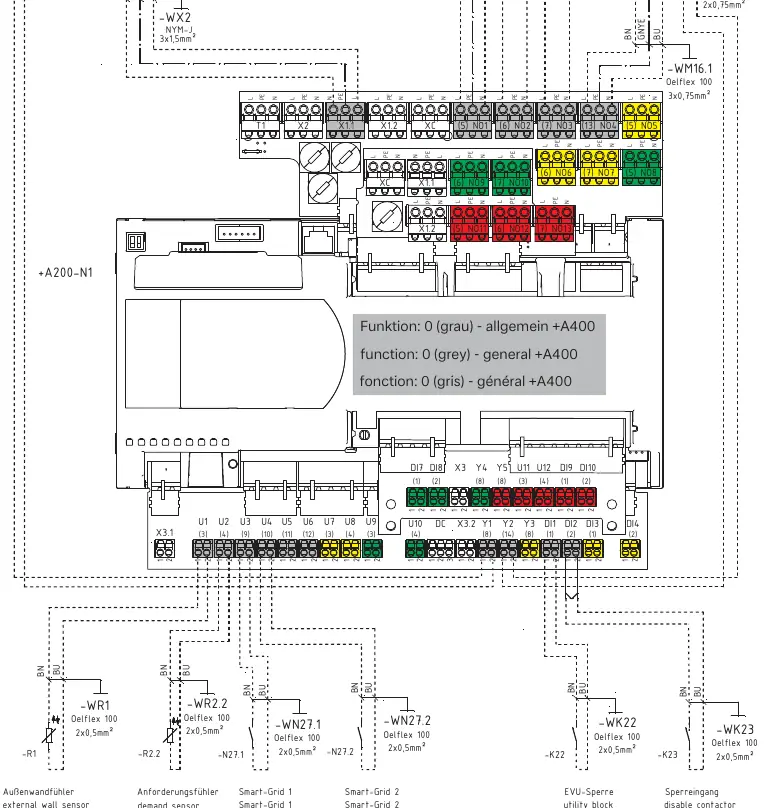

- Funkcja 0 (szary): Ogólne podłączenia (+A400), w tym czujnik temperatury zewnętrznej, czujnik zapotrzebowania, Smart-Grid oraz wejście blokady zakładu energetycznego (EVU-Sperre).

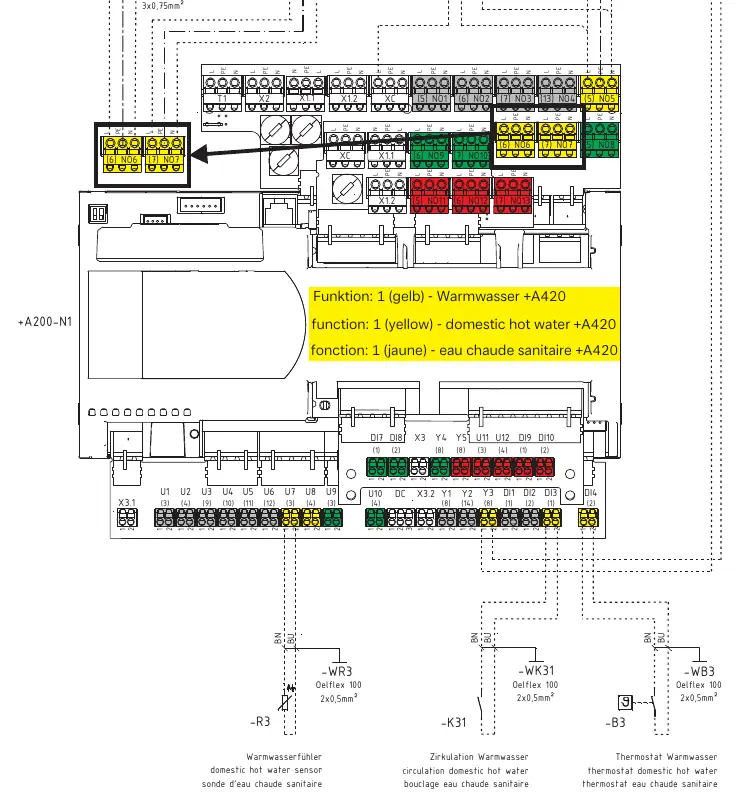

- Funkcja 1 (żółty): Podłączenia dla ciepłej wody użytkowej (+A420), w tym czujnik temperatury wody, pompa cyrkulacyjna, zawór przełączający i grzałka kołnierzowa.

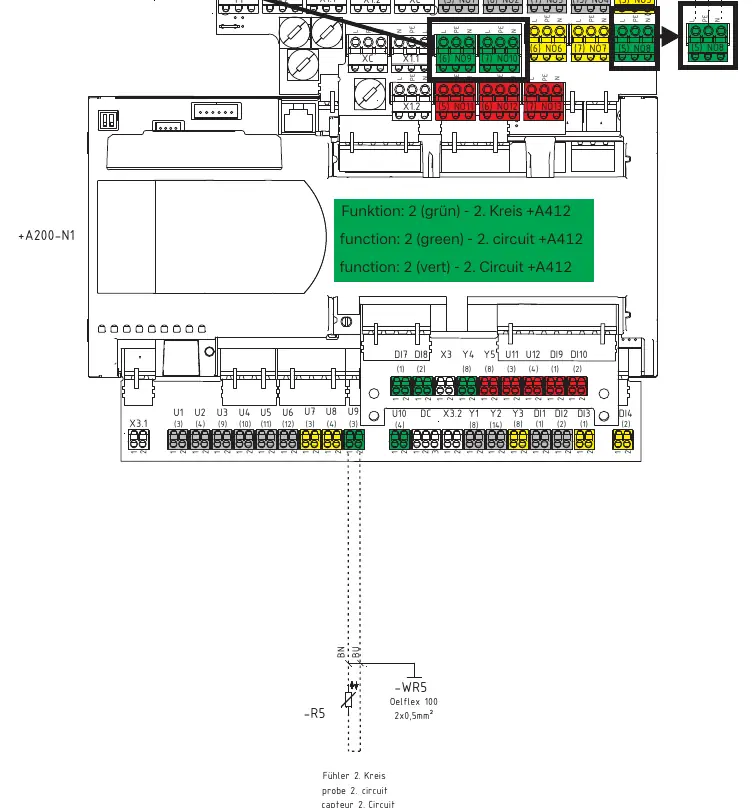

- Funkcja 2 (zielony): Podłączenia dla drugiego obiegu grzewczego (+A412), w tym pompa obiegowa i zawór mieszający.

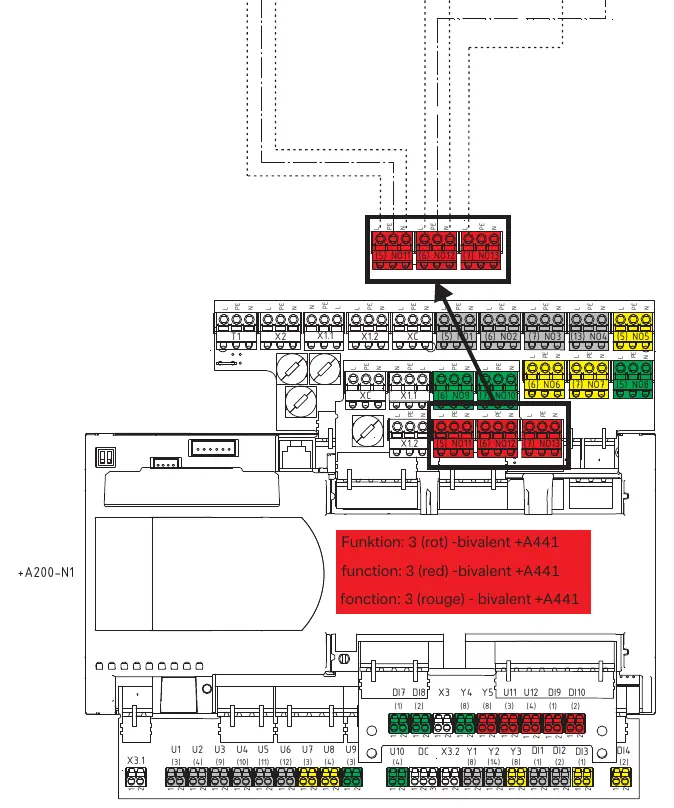

- Funkcja 3 (czerwony): Podłączenia dla systemu bivalentnego (+A441), w tym dodatkowy generator ciepła i zawór mieszający.
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Błąd komunikacji RS485
Sprawdź poprawność połączenia między zaciskiem J9 menedżera (+A200) a pompą ciepła (+A100) przy użyciu przewodu ekranowanego 4x0,28mm².
Brak reakcji pompy ciepła
Sprawdź stan bezpieczników C13A w rozdzielnicy (+A300) oraz poprawność zasilania 230V na zaciskach X1.1.
Przed użyciem
- Upewnij się, że napięcie zasilania jest zgodne z wymaganiami (230V).
- Zweryfikuj przekroje przewodów zgodnie ze schematem (np. 3x1,5mm² dla zasilania).
- Sprawdź poprawność podłączenia czujników temperatury (np. WR1, WR2.2, WR3).
- Upewnij się, że wszystkie połączenia w listwach zaciskowych są dokręcone.
- Zweryfikuj przypisanie funkcji (kolorów) do odpowiednich wyjść sterownika +A200-N1.
Ilustracje i schematy
- Schematy pokazują fizyczne podłączenie przewodów do listew zaciskowych sterownika +A200-N1.
- Kolorowe oznaczenia na schematach (szary, żółty, zielony, czerwony) odpowiadają konkretnym funkcjom systemowym.
Zgodność modelu
- Instrukcja dotyczy modelu LA 1118CP.
- Wymagane jest stosowanie przewodów typu Oelflex 100 lub NYM-J o odpowiednich przekrojach.
