Instrukcja obsługi pompy ciepła Dimplex LIA 0608BWCF M / 0911BWCF M / 1316BWCF M

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pomp ciepła typu split Dimplex serii LIA (LIA 0608BWCF M, LIA 0911BWCF M, LIA 1316BWCF M). Urządzenia te wykorzystują czynnik chłodniczy R32, który jest łatwopalny, dlatego montaż i serwis muszą być wykonywane wyłącznie przez autoryzowany personel. Przed przystąpieniem do prac należy zapoznać się z wymogami dotyczącymi wentylacji pomieszczeń oraz minimalnej objętości pomieszczenia w zależności od ilości czynnika chłodniczego.

Opis urządzenia

System składa się z jednostki wewnętrznej (Hydrotower) oraz jednostki zewnętrznej. Jednostka wewnętrzna zawiera wszystkie niezbędne komponenty hydrauliczne, w tym pompę obiegową, grzałkę elektryczną, czujnik przepływu oraz zasobnik ciepłej wody użytkowej.

Instalacja

Jednostka wewnętrzna powinna być zainstalowana w pomieszczeniu zabezpieczonym przed mrozem, na równym podłożu. Należy zapewnić 1 m wolnej przestrzeni z przodu dla celów serwisowych. Jednostka zewnętrzna powinna być zamontowana na fundamencie oddzielonym od budynku, z zachowaniem minimalnych odstępów od ścian i przeszkód, aby zapewnić prawidłowy przepływ powietrza. W przypadku instalacji w strefach nadmorskich należy unikać bezpośredniego narażenia na wiatr morski.

Podłączenia

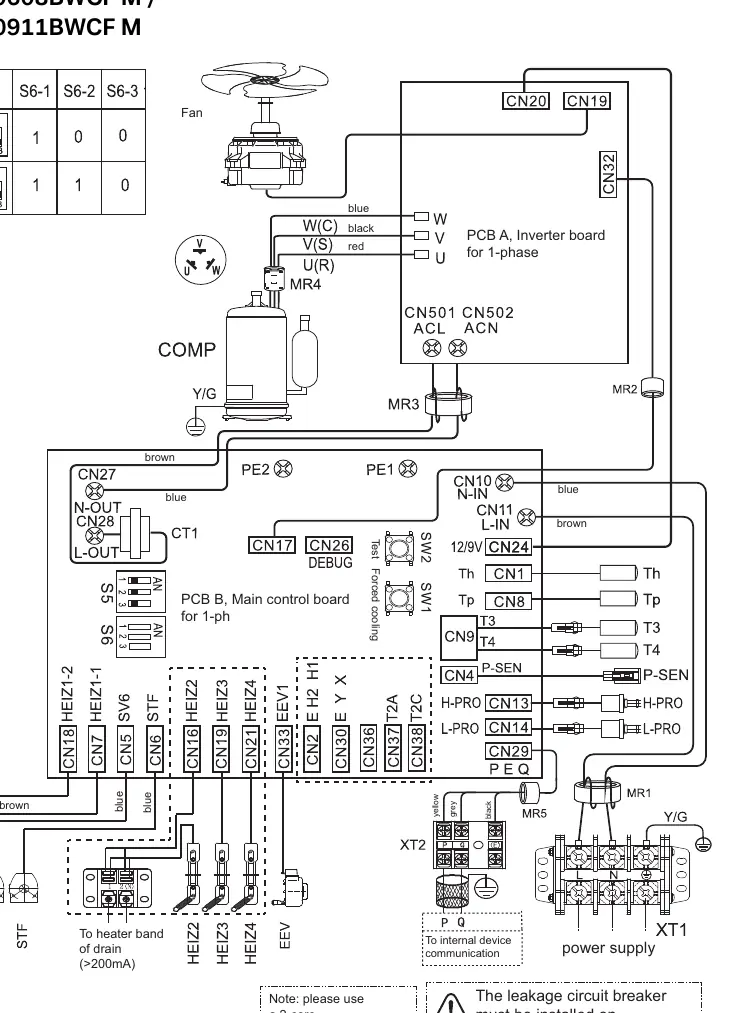

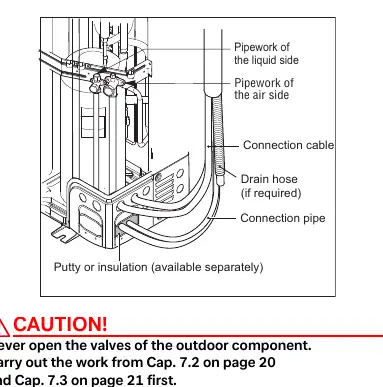

Podłączenie instalacji chłodniczej (split) wymaga szczególnej staranności przy kielichowaniu rur. Należy używać wyłącznie narzędzi przeznaczonych do czynnika R32. Połączenia elektryczne obejmują zasilanie jednostki zewnętrznej oraz jednostki wewnętrznej (zasilanie grzałki i sterowanie). Należy zapewnić odpowiednie oddzielenie kabli zasilających od komunikacyjnych.

Uruchomienie

Uruchomienie powinno być przeprowadzone przez autoryzowany serwis. Przed uruchomieniem należy sprawdzić szczelność instalacji, napełnić i odpowietrzyć układ hydrauliczny oraz sprawdzić jakość wody grzewczej. Wymagane jest przeprowadzenie procedury odpowietrzania i ustawienie zaworu przelewowego zgodnie z charakterystyką instalacji.

Konserwacja i rozwiązywanie problemów

Regularna konserwacja obejmuje sprawdzanie ciśnienia wody, czyszczenie filtra (odmulacza) oraz kontrolę szczelności układu chłodniczego. W przypadku wystąpienia błędów, należy sprawdzić komunikaty na sterowniku pompy ciepła. Typowe problemy, takie jak niewystarczające grzanie lub hałas pompy, często wynikają z nieprawidłowego odpowietrzenia lub zbyt niskiego ciśnienia wody.

Dane techniczne

Urządzenia serii LIA oferują zmienną wydajność. Szczegółowe parametry, takie jak wydajność grzewcza i chłodnicza w różnych warunkach (A/W), pobór mocy oraz wymiary, znajdują się w tabelach w sekcji "Device information" instrukcji.
