Instrukcja obsługi pompy ciepła powietrze-woda Dimplex LI 1422C / LI 1826C
Szybki przewodnik po instalacji i obsłudze pompy ciepła powietrze-woda Dimplex LI 1422C oraz LI 1826C. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć instalację hydrauliczną i elektryczną oraz przeprowadzić pierwsze...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pompa ciepła powietrze-woda Dimplex LI 1422C / LI 1826C jest przeznaczona do ogrzewania i chłodzenia wody w instalacjach domowych. Urządzenie wymaga montażu wewnątrz pomieszczeń, w miejscu suchym i wolnym od mrozu. Instalacja musi być przeprowadzona przez wykwalifikowany personel serwisowy.
- Przeznaczenie: Ogrzewanie i chłodzenie wody grzewczej.
- Wymagania: Urządzenie nie może pracować z przetwornicą częstotliwości. Wymagane jest zapewnienie minimalnego przepływu wody grzewczej.
- Bezpieczeństwo: Przed otwarciem urządzenia należy odłączyć zasilanie i odczekać 5 minut.
Transport i przygotowanie do montażu

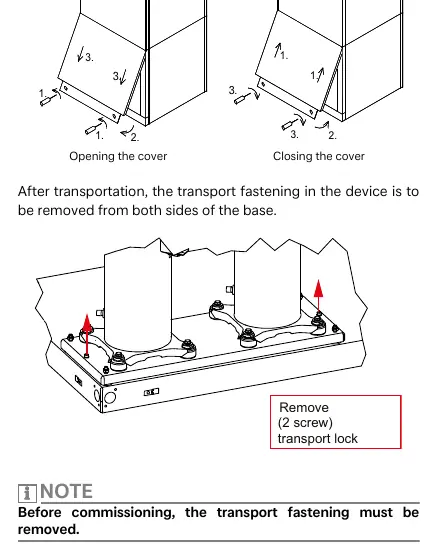

Urządzenie można rozdzielić na dwie części w celu łatwiejszego transportu do budynku. Wymaga to opróżnienia układu chłodniczego, odłączenia przewodów i rozlutowania punktów połączeniowych. Po transporcie należy usunąć blokady transportowe z kompresora przed uruchomieniem.
Instalacja i podłączenia
Montaż musi uwzględniać odpowiednie odstępy od ścian (min. 0,6 m z boków, 1 m z przodu, 0,2 m z tyłu) dla zapewnienia serwisu i przepływu powietrza.
- Podłączenie powietrza: Należy stosować dedykowane kanały powietrzne. Nie blokować wlotu ani wylotu.
- Instalacja hydrauliczna: Wymagane jest przepłukanie instalacji przed podłączeniem. Należy sprawdzić jakość wody (twardość, pH 8.2-9, przewodność). W systemach z wieloma odbiornikami zaleca się stosowanie zaworu przelewowego.
- Podłączenie elektryczne: Wymagane jest zasilanie 3-fazowe (400V) oraz oddzielne zasilanie sterowania (230V). Należy zapewnić ekranowany przewód komunikacyjny do menedżera pompy ciepła.
Uruchomienie
Uruchomienie odbywa się za pomocą menedżera pompy ciepła. Należy zamknąć obwody odbiorcze, zapewnić prawidłowy przepływ wody, wybrać tryb "Zima" i uruchomić program "Uruchomienie". Po osiągnięciu temperatury powrotu min. 25°C, należy stopniowo otwierać obwody grzewcze.
Konserwacja i czyszczenie
Regularna konserwacja jest kluczowa dla wydajności:
- Czyszczenie: Przed sezonem grzewczym należy oczyścić kanały powietrzne, parownik i wentylator z zanieczyszczeń (liście, gałęzie).
- Filtry: Należy regularnie czyścić zintegrowany odmulacz/filtr.
- Woda: Sprawdzać jakość wody grzewczej po 4-6 tygodniach od uruchomienia.
Rozwiązywanie problemów
Wszelkie błędy są sygnalizowane na wyświetlaczu menedżera pompy ciepła. W przypadku wystąpienia usterki, należy sprawdzić sekcję "Faults and troubleshooting" w instrukcji obsługi menedżera. Jeśli problemu nie można rozwiązać samodzielnie, należy skontaktować się z autoryzowanym serwisem.
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Zamarzanie wymiennika
Upewnij się, że zapewniony jest minimalny przepływ wody grzewczej.
Zanieczyszczenie wymiennika
Wyczyść system grzewczy i sprawdź filtry (odmulacze).
Przed użyciem
- Usuń blokady transportowe z kompresora.
- Upewnij się, że wszystkie zawory w obiegu grzewczym są otwarte.
- Sprawdź, czy drogi wlotu i wylotu powietrza są drożne.
- Upewnij się, że instalacja hydrauliczna została przepłukana.
- Sprawdź jakość wody grzewczej (twardość, pH).
Ilustracje i schematy
- Schematy hydrauliczne pokazują poprawne podłączenie pompy do instalacji grzewczej, zasobnika i obiegu wody użytkowej.
Zgodność modelu
- Urządzenie nie jest przeznaczone do pracy z przetwornicą częstotliwości.
- Wymagane jest stosowanie hydraulicznie zamkniętych systemów.
