Instrukcja obsługi narzędzi wielofunkcyjnych Dremel 3000, 4000, 4250 i 4300
Szybki przewodnik po instrukcji obsługi narzędzi wielofunkcyjnych Dremel 3000, 4000, 4250 i 4300. Dowiedz się, jak bezpiecznie używać, wymieniać akcesoria, konserwować narzędzie i wymieniać szczotki węglowe.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy narzędzi wielofunkcyjnych Dremel serii 3000, 4000, 4250 oraz 4300. Przed użyciem należy zapoznać się z ogólnymi ostrzeżeniami dotyczącymi bezpieczeństwa elektronarzędzi oraz specyficznymi ostrzeżeniami dla szlifowania, polerowania, cięcia i pracy z użyciem szczotek drucianych. Zawsze należy używać środków ochrony osobistej, takich jak okulary ochronne i maska przeciwpyłowa.
Opis urządzenia
Narzędzia wyposażone są w:
- Nakrętkę tulei zaciskowej
- Tuleję zaciskową
- Osłonę (z wbudowanym kluczem EZ Twist)
- Przycisk blokady wałka
- Włącznik/wyłącznik (oraz regulację prędkości w modelu 3000)
- Otwory wentylacyjne
- Moduł oświetlenia (tylko model 4300)
Pierwsze uruchomienie
W przypadku modelu 4300, przed pierwszym użyciem modułu oświetlenia należy usunąć pasek zabezpieczający z komory baterii. Jeśli światło nie działa, należy sprawdzić ułożenie baterii za pomocą małego śrubokręta.
Obsługa
Aby włączyć narzędzie, należy przesunąć przełącznik do przodu. Aby wyłączyć, należy przesunąć go do tyłu. Prędkość obrotową można regulować za pomocą suwaka (model 3000) lub pokrętła (modele 4000/4250/4300). Należy zawsze przetestować prędkość na kawałku materiału odpadowego przed przystąpieniem do właściwej pracy.
Akcesoria
Przed wymianą akcesoriów zawsze odłącz narzędzie od zasilania. Wymianę można przeprowadzić za pomocą standardowego klucza, wbudowanego klucza EZ Twist lub uchwytu Dremel (model 4486). W przypadku użycia uchwytu Dremel, należy upewnić się, że akcesorium jest poprawnie osadzone i wycentrowane.
Konserwacja i czyszczenie
Użytkownik może samodzielnie sprawdzać i wymieniać szczotki węglowe (modele 3000/4250/4300). Należy je kontrolować co 40-50 godzin pracy. Jeśli szczotka jest krótsza niż 3 mm lub jej powierzchnia jest uszkodzona, należy wymienić obie szczotki na nowe. Narzędzie należy czyścić suchym sprężonym powietrzem, zawsze w okularach ochronnych.
Dane techniczne
Narzędzia wymagają zasilania 230V (lub 220-240V w zależności od modelu). Należy zawsze sprawdzać, czy napięcie zasilania jest zgodne z tabliczką znamionową narzędzia.
Praktyczna pomoc
Typowe problemy
Akcesorium ślizga się w uchwycie
Użyj klucza lub EZ Twist, aby mocniej dokręcić uchwyt. Jeśli problem nie ustępuje, użyj tulei zaciskowej i nakrętki.
Narzędzie wibruje
Sprawdź wyważenie akcesorium. Poluzuj nakrętkę tulei i obróć akcesorium o 1/4 obrotu.
Światło nie działa (4300)
Sprawdź, czy usunięto pasek zabezpieczający z baterii i czy baterie są poprawnie włożone.
Przed użyciem
- Sprawdź napięcie zasilania
- Upewnij się, że akcesorium jest dobrze zamocowane
- Załóż okulary ochronne
- Sprawdź, czy szczotki węglowe nie są zużyte (co 40-50h)
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pojemność tulei
- Maksymalna średnica trzpienia akcesorium
Ilustracje i schematy

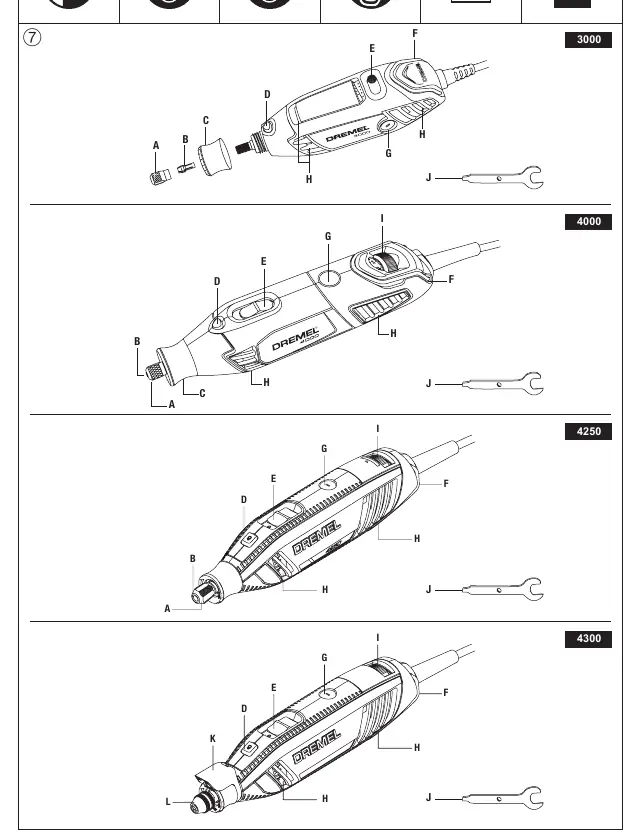

- Strona 4: Schemat części narzędzia
- Strona 5: Wymiana akcesoriów i moduł oświetlenia

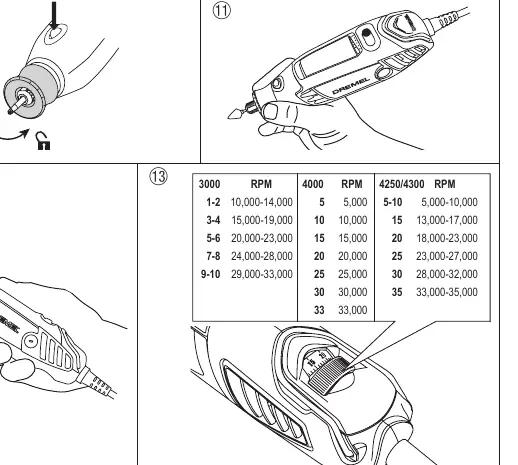

- Strona 6: Tabela prędkości obrotowych
Zgodność modelu
- Dremel Chuck 4486 akceptuje akcesoria z trzpieniem 0,8-3,2 mm
- Moduł oświetlenia (4300) działa tylko z nowym typem nakrętki (R)
