Instrukcja obsługi głośników wieżowych DS18 NXL-PS6 / NXL-PS8 / CF-PS6 / CF-PS8
Przewodnik instalacji i obsługi głośników wieżowych DS18 serii NXL i CF. Dowiedz się, jak bezpiecznie zamontować głośniki na maszcie lub płaskiej powierzchni oraz jak poprawnie podłączyć oświetlenie RGB.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Głośniki DS18 serii NXL/CF są przeznaczone do montażu na wieżach wakeboardowych lub płaskich powierzchniach. Instalacja wymaga podłączenia przewodów głośnikowych do wzmacniacza oraz przewodów LED do zasilania 12V lub kontrolera RGB. str. 3, 4, 5
Najważniejsze czynności
- Montaż na maszcie str. 4
- Montaż na płaskiej powierzchni str. 4
- Podłączenie oświetlenia RGB str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Impedancja | 4 Ohm | Impedancja nominalna | str. 2 |
| Klasa odporności | IP65 | Odporność na warunki morskie | str. 2 |
Gdzie szukać w PDF
- Specyfikacje str. 2
- Instalacja i połączenia str. 3, 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy instalacji i obsługi głośników wieżowych DS18 serii NXL oraz CF. Przed przystąpieniem do montażu należy upewnić się, że wszystkie narzędzia są przygotowane, a zasilanie (akumulator) zostało odłączone. Należy zachować szczególną ostrożność podczas wiercenia, aby nie uszkodzić przewodów paliwowych, hamulcowych ani instalacji elektrycznej pojazdu lub łodzi.
Przygotowanie do instalacji
Przed rozpoczęciem montażu upewnij się, że posiadasz niezbędne narzędzia:
- Wiertarka z wiertłami
- Zestaw kluczy imbusowych
- Śrubokręty krzyżakowe
- Przyrząd do zdejmowania izolacji
- Narzędzie do zaciskania
- Multimetr
- Lutownica i cyna
- Rurki termokurczliwe
Montaż głośników
Głośniki oferują dwa główne sposoby montażu:

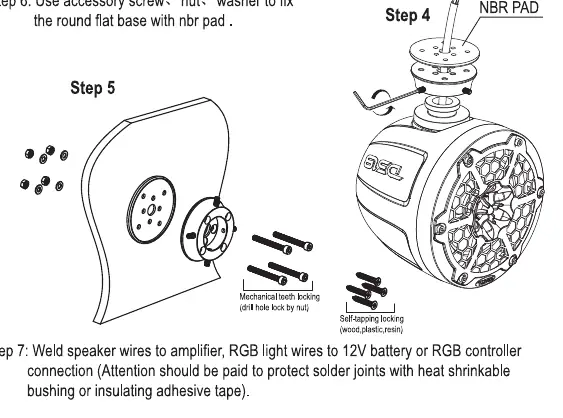

- Montaż na płaskiej powierzchni (Flat Clamp): Wymaga użycia dołączonej podstawy montażowej. Należy wykręcić śruby M5, użyć podkładki NBR jako szablonu do zaznaczenia otworów, a następnie zamocować podstawę.

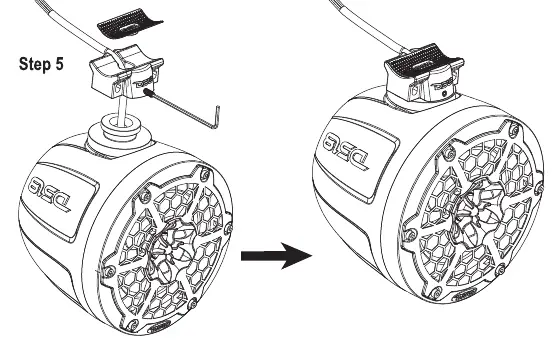

- Montaż na maszcie (Mast Clamp): Wymaga wyboru odpowiedniego pierścienia zaciskowego (1.75" lub 2") w zależności od średnicy rury. Należy umieścić podkładkę NBR wewnątrz pierścienia, a następnie zamocować całość na rurze za pomocą klucza imbusowego.

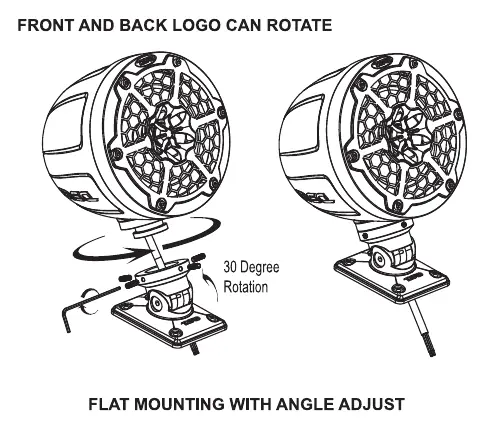

Głośniki posiadają możliwość rotacji logo oraz regulacji kąta nachylenia, co pozwala na optymalne ustawienie dźwięku.
Podłączenie elektryczne i oświetlenie RGB
Głośniki wyposażone są w zintegrowane oświetlenie LED-RGB. Podłączenie wymaga połączenia przewodów głośnikowych ze wzmacniaczem oraz przewodów oświetlenia z akumulatorem 12V lub opcjonalnym kontrolerem LED (LED-BTC). Należy chronić wszystkie połączenia lutowane za pomocą rurek termokurczliwych lub taśmy izolacyjnej, aby zapobiec korozji.
Dane techniczne
Urządzenia charakteryzują się impedancją nominalną 4 Ohm. Pasmo przenoszenia dla modeli 6.5" wynosi 65-23kHz, a dla modeli 8" wynosi 55-23kHz. Wszystkie modele posiadają klasę odporności IP65, co czyni je odpowiednimi do zastosowań morskich.
Informacje o producencie
DS18
Praktyczna pomoc
Typowe problemy
Uszkodzenie instalacji podczas wiercenia
Przed wierceniem upewnij się, że w miejscu pracy nie znajdują się przewody paliwowe, hamulcowe, próżniowe ani elektryczne.
Korozja połączeń
Zawsze zabezpieczaj połączenia lutowane za pomocą rurek termokurczliwych lub taśmy izolacyjnej.
Brak możliwości sterowania kolorami RGB
Wymagane jest podłączenie do zewnętrznego kontrolera LED (np. LED-BTC, sprzedawany oddzielnie) lub bezpośrednie podłączenie do zasilania 12V.
Przed użyciem
- Odłącz ujemny biegun akumulatora przed rozpoczęciem prac.
- Sprawdź, czy posiadasz wszystkie elementy montażowe (zaciski, podkładki NBR, śruby).
- Wybierz miejsce montażu, które nie ogranicza widoczności ani ruchu.
- Użyj wysokiej jakości wodoodpornych złączy.
- Upewnij się, że wszystkie śruby montażowe są mocno dokręcone.
Parametry w praktyce
- Impedancja nominalna
- 4 Ohm - standardowa wartość dla większości wzmacniaczy samochodowych i morskich.
- Pasmo przenoszenia
- Zakres częstotliwości dźwięku, który głośnik jest w stanie odtworzyć (65-23kHz dla 6.5", 55-23kHz dla 8").
Ilustracje i schematy

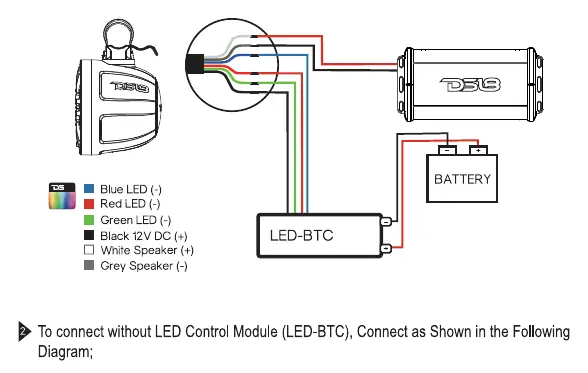

- Schemat połączeń LED-BTC pokazuje sposób podłączenia przewodów kolorowych (RGB) do kontrolera.
- Instrukcja montażu na płaskiej powierzchni pokazuje użycie podkładki NBR jako szablonu.
- Instrukcja montażu na maszcie pokazuje dobór pierścienia zaciskowego do średnicy rury.
Zgodność modelu
- Głośniki są kompatybilne z rurami o średnicy 1.75" oraz 2" przy użyciu dołączonych pierścieni.
- Oświetlenie RGB wymaga kontrolera LED-BTC dla pełnej funkcjonalności (sprzedawany oddzielnie).
