Instrukcja montażu nawiewnika okiennego DUCO 20EX NightVent
Kompletny przewodnik montażu i instalacji nawiewnika DUCO 20EX NightVent. Sprawdź zasady doboru wymiarów, wymagania dla wersji antywłamaniowej RC2 oraz wytyczne dotyczące osadzenia w profilu okiennym.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Nawiewnik DucoGrille NightVent montuje się jako zamiennik szyby w profilach okiennych lub fasadowych. Instrukcja zawiera tabele doboru wymiarów, wytyczne montażu oraz specyficzne wymagania dla wersji antywłamaniowej RC2. str. 1, 5, 7
Najważniejsze czynności
- Precyzyjne pozycjonowanie bloków wsporczych str. 6
- Zapewnienie wolnej strefy dla otwierania str. 10
Problemy i rozwiązania
Nawiewnik umieszczony zbyt głęboko
Może powodować problemy przy otwieraniu żaluzji; powinien być umieszczony ok. 15mm wewnątrz kanału.
str. 6Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 38 kg/m² (43 kg/m² dla RC2) | Ciężar jednostkowy nawiewnika. | str. 5 |
| Grubość szklenia | 24, 28, 32, 36, 40, 44, 48 mm | Dostępne warianty grubości szkła. | str. 3 |
Gdzie szukać w PDF
- Zasada działania str. 2
- Dobór wymiarów str. 3, 4
- Wersja RC2 str. 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

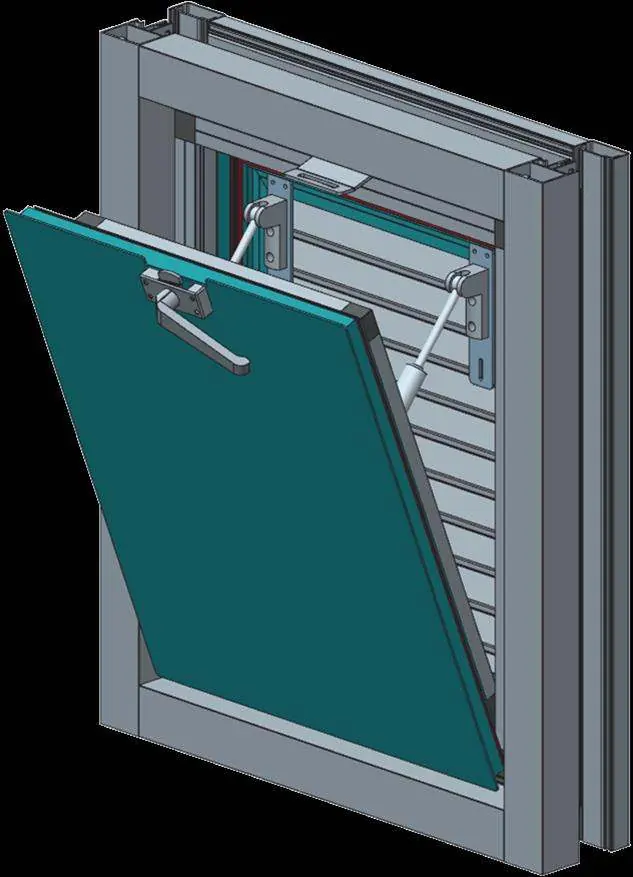

Niniejsza instrukcja dotyczy montażu nawiewnika DucoGrille NightVent. Urządzenie jest przeznaczone do montażu w profilach okiennych (PVC, aluminium, drewno) lub fasadowych jako zamiennik szyby. Kluczowe jest przestrzeganie wytycznych dotyczących uszczelnienia oraz precyzyjne pozycjonowanie bloków wsporczych.
Zasada działania
DucoGrille NightVent montuje się w wrębie okiennym lub fasadowym, stosując zasady uszczelniania profili (szklenie suche). Urządzenie pozwala na wentylację przy zachowaniu bezpieczeństwa.
Dobór wymiarów
Wymiary nawiewnika są dobierane na podstawie tabeli (strona 4). Należy pamiętać, że w zależności od wymiarów zmienia się typ pompy oraz liczba dźwigni. Jeśli szerokość lub wysokość przekracza 1 metr, nawiewnik wyposażany jest w dwie dźwignie.
Montaż i instalacja
- Uszczelnienie: Narożniki muszą być szczelnie zamknięte.
- Ciśnienie: Złącza powinny wywierać nacisk między 0.5 a 1.5 kN na metr.
- Bloki wsporcze: Bardzo ważne jest precyzyjne umieszczenie bloków (wsporczych, regulacyjnych, dystansowych). Nawiewnik powinien znajdować się około 15 mm wewnątrz kanału.
- Rozmieszczenie bloków: Bloki wsporcze nie mogą być rozmieszczone rzadziej niż co 500 mm. W przypadku małych nawiewników wymagane są minimum 2 bloki na stronę. Na dole należy umieścić co najmniej 1 blok na zawias.
Wymagania dla wersji antywłamaniowej RC2
W przypadku montażu wersji RC2, profil okienny lub fasadowy również musi spełniać wymogi klasy odporności na włamanie co najmniej klasy 2. Wymagane jest użycie długich śrub ze stali nierdzewnej (SS A2) o średnicy minimum 6.3 mm oraz podkładek inox M6 DIN 440R.
Pozycjonowanie i obsługa
Należy zapewnić wolną przestrzeń wewnątrz nawiewnika, aby umożliwić swobodny obrót żaluzji. Należy usunąć wszelkie przeszkody i poinformować użytkownika końcowego o konieczności zachowania wolnej strefy.
Wentylacja i ograniczenia
W przypadku stosowania profili o bardzo dużej głębokości, dopływ powietrza może być znacznie ograniczony. Należy to uwzględnić podczas obliczania wymaganej powierzchni wentylacyjnej.
Praktyczna pomoc
Typowe problemy
Zablokowanie otwierania żaluzji
Upewnij się, że nawiewnik nie jest umieszczony zbyt głęboko w kanale (optymalnie ok. 15 mm).
Zbyt mały przepływ powietrza
Sprawdź głębokość profilu okiennego; przy bardzo dużych profilach przepływ może być ograniczony.
Przed użyciem
- Sprawdź grubość szklenia (dostępne opcje: 24, 28, 32, 36, 40, 44, 48 mm).
- Upewnij się, że masz odpowiednią liczbę dźwigni (dla szerokości/wysokości > 1m wymagane są dwie).
- Przygotuj odpowiednie materiały montażowe zgodnie z instrukcją.
- Zweryfikuj klasę odporności profilu okiennego, jeśli montujesz wersję RC2.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Uszczelnienie
- Wymagane szczelne uszczelnienie narożników.
Ilustracje i schematy
- Schematy na stronie 4 pokazują tabele doboru wymiarów w zależności od typu pompy.
- Rysunki na stronie 6 ilustrują poprawne rozmieszczenie bloków wsporczych.

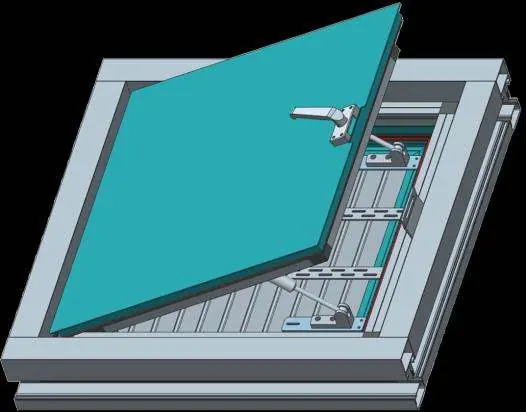

- Schematy na stronie 10 pokazują wymaganą wolną strefę dla otwierania żaluzji.
Zgodność modelu
- Może być montowany w profilach PVC, aluminiowych lub drewnianych.
- Wymaga profilu okiennego o klasie odporności na włamanie co najmniej klasy 2 dla wersji RC2.
