Instrukcja instalacji wentylatora EnviroVent Filterless Infinity Fan
Kompletny przewodnik instalacji i obsługi wentylatora EnviroVent Filterless Infinity Fan. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie, skonfigurować ustawienia prędkości i przeprowadzić konserwację.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wentylator EnviroVent Filterless Infinity Fan wymaga instalacji przez wykwalifikowanego specjalistę. Urządzenie posiada wbudowany datalogger, czujnik wilgotności Intellitrac oraz możliwość regulacji prędkości. Pamiętaj, że wentylator nie uruchomi się bez założonej przedniej pokrywy. str. 1, 2, 10, 11
Najważniejsze czynności
- Instalacja: Odłącz zasilanie, zdejmij pokrywę, wyjmij kartridż, podłącz przewody zgodnie ze schematem, zamontuj w kanale, załóż pokrywę. str. 8, 9, 10, 11
- Czyszczenie: Odłącz zasilanie, zdejmij pokrywę, wyjmij wirnik, umyj w ciepłej wodzie z mydłem, wysusz i zamontuj ponownie. str. 15
Problemy i rozwiązania
Wentylator nie działa
Sprawdź zasilanie, czy przednia pokrywa jest założona, czy złącza są podłączone i czy wirnik obraca się swobodnie.
str. 14Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Dane dataloggera można zresetować (z wyjątkiem całkowitego czasu pracy), kontaktując się z EnviroVent. str. 6, 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Bathroom Trickle | 3W, 14 L/s | Pobór mocy i wydajność | str. 16 |
| Bathroom Boost | 14W, 41 L/s | Pobór mocy i wydajność | str. 16 |
| Kitchen Trickle | 3W, 19 L/s | Pobór mocy i wydajność | str. 16 |
| Kitchen Boost | 30W, 55 L/s | Pobór mocy i wydajność | str. 16 |
Gdzie szukać w PDF
- Instalacja str. 8, 9, 10, 11
- Schematy elektryczne str. 5
- Dane techniczne str. 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wentylator EnviroVent Filterless Infinity Fan jest przeznaczony do poprawy jakości powietrza wewnątrz pomieszczeń, redukcji wilgotności oraz eliminacji problemów z kondensacją i pleśnią. Instalacja musi zostać przeprowadzona przez kompetentną osobę zgodnie z lokalnymi przepisami elektrycznymi. Urządzenie nie uruchomi się, jeśli przednia pokrywa nie jest prawidłowo założona.

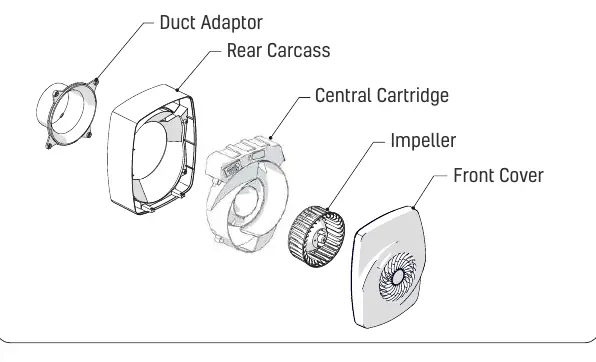

Opis urządzenia
Urządzenie wyposażone jest w technologię Intellitrac, która automatycznie dostosowuje prędkość wentylatora do poziomu wilgotności w pomieszczeniu. Posiada wbudowany datalogger, który rejestruje czas pracy, zużycie energii oraz czas pracy w poszczególnych trybach (trickle/boost). Wentylator może pracować w trybie ciągłym przez okres do 8 lat bez konieczności serwisowania.

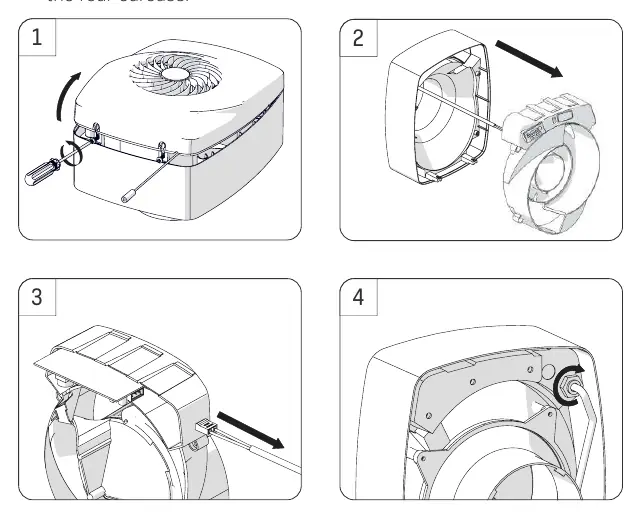

Instalacja
Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie sieciowe. Wentylator można montować na ścianie, suficie, wnęce lub oknie (wymagane opcjonalne zestawy montażowe). Urządzenie nie może być montowane "do góry nogami" (z płytkami elektronicznymi na dole), ponieważ grozi to utratą gwarancji.
- Zdejmij przednią pokrywę, odkręcając dwie śruby na dole.
- Wyjmij centralny kartridż z tylnej obudowy.
- Odłącz zielone złącze zasilania.
- Zamontuj tylną obudowę w kanale wentylacyjnym, używając czterech otworów montażowych.
- Jeśli używasz przepustnicy zwrotnej, włóż ją całkowicie (nie montuj jej, jeśli wentylator jest instalowany na suficie).
- Zaślep otwory montażowe dostarczonymi zatyczkami, aby zachować klasę IP i gwarancję.
- Podłącz zasilanie, włóż kartridż z powrotem i przykręć pokrywę.
Podłączenie elektryczne
Wentylator wymaga stałego zasilania i nie powinien być podłączony przez włącznik światła. Wymagane jest zastosowanie lokalnego izolatora w stałej instalacji. Produkt nie jest przystosowany do pracy z wyłącznikiem różnicowoprądowym typu AC RCD.
Ustawienia i konfiguracja
Ustawienia wentylatora można zmieniać za pomocą przełączników 1 i 2 znajdujących się na centralnym kartridżu:
- Przełącznik 1: Lewo = Standard Trickle, Prawo = Trickle+
- Przełącznik 2 (230V): Lewo = Kuchnia, Prawo = Łazienka
- Przełącznik 2 (SELV): Nie używany (tylko tryb łazienkowy)
Po dokonaniu ustawień należy nakleić piankę samoprzylepną na przełączniki, aby zachować klasę IP i gwarancję.
Konserwacja i czyszczenie
Przed czyszczeniem należy odizolować urządzenie od zasilania. Zdejmij pokrywę, wypnij wirnik (naciskając klipsy do środka) i umyj go oraz pokrywę w ciepłej wodzie z mydłem. Upewnij się, że czujnik Intellitrac (mały otwór pod wirnikiem) jest czysty. Nie używaj rozpuszczalników ani zmywarki.
Dane techniczne
Wydajność wentylatora zależy od ustawionego trybu pracy (kuchnia/łazienka) oraz prędkości (trickle/boost). Szczegółowe wartości przepływu powietrza (L/s) i poboru mocy (W) znajdują się w tabeli wydajności w instrukcji.
Praktyczna pomoc
Typowe problemy
Wentylator nie działa.
Sprawdź, czy zasilanie jest włączone, czy przednia pokrywa jest poprawnie założona (urządzenie nie zadziała bez niej) oraz czy wewnętrzne złącza są podłączone.
Błąd w działaniu lub brak reakcji.
Upewnij się, że centralny kartridż jest poprawnie osadzony w tylnej obudowie i żadne przewody nie blokują jego poprawnego umieszczenia.
Przed użyciem
- Sprawdź, czy masz wystarczająco miejsca w wybranej lokalizacji.
- Upewnij się, że instalację wykonuje kompetentna osoba.
- Sprawdź, czy zasilanie jest odłączone przed rozpoczęciem prac.
- Upewnij się, że używasz odpowiedniego kanału (100mm/125mm lub 150mm z adapterem).
- Sprawdź, czy wentylator nie jest montowany do góry nogami.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schematy pokazują demontaż obudowy, wyjmowanie kartridża oraz podłączenie elektryczne dla wersji 230V i SELV.
Zgodność modelu
- Wersja SELV działa tylko w trybie łazienkowym.
- Nie używać z wyłącznikiem typu AC RCD.
- Nie montować wentylatora do góry nogami.
