Instrukcja obsługi systemu wentylacji mechanicznej z odzyskiem ciepła Vent-Axia Sentinel
Przewodnik użytkownika dla systemów wentylacji mechanicznej z odzyskiem ciepła (MVHR) Vent-Axia Sentinel Kinetic 200Z, 200ZH i 300ZH. Dowiedz się, jak obsługiwać sterownik, zmieniać ustawienia, czyścić filtry i diagnozować błędy urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Urządzenie Sentinel Kinetic to system wentylacji mechanicznej z odzyskiem ciepła. Obsługa odbywa się za pomocą przewodowego panelu LCD, który pozwala na zmianę trybów pracy (Normal, Boost, Purge), ustawianie zegara oraz monitorowanie statusu urządzenia. str. 4, 7, 8
Najważniejsze czynności
- Resetowanie przypomnienia o filtrach str. 8, 13
- Aktywacja trybu Boost str. 4, 10
- Aktywacja trybu Purge str. 4, 10
Pierwsze uruchomienie
- Włącz zasilanie na izolatorze sieciowym. Wentylatory uruchomią się, a na sterowniku pojawią się ekrany startowe (wersja oprogramowania, język, tryb sterowania, jednostki przepływu, czujnik wilgotności). str. 6
Pokaż 5 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Kod błędu 01
Awaria wentylatora nawiewnego.
str. 17
Kod błędu 02
Awaria wentylatora wywiewnego.
str. 17
Kod błędu 04
Awaria bezpiecznika PCB 24V (FS1).
str. 17Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 01 | Supply Fan not running | Skontaktuj się z serwisem. | str. 17 |
| 02 | Extract Fan not running | Skontaktuj się z serwisem. | str. 17 |
| 04 | PCB 24 V fuse (FS1) failure | Skontaktuj się z serwisem. | str. 17 |
Konserwacja i reset
- Po wyczyszczeniu lub wymianie filtrów, przytrzymaj przyciski strzałek w górę i w dół przez 5 sekund, aby zresetować komunikat. str. 8, 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| AC Voltage Input | 220-240 V AC | Napięcie zasilania | str. 5 |
| IP Rating | IP22 | Stopień ochrony | str. 5 |
| Operating Temperature | -10°C to +45°C | Zakres temperatur pracy | str. 5 |
Gdzie szukać w PDF
- Opis produktu str. 3
- Sterowanie str. 4
- Dane techniczne str. 5
- Konserwacja str. 13, 14, 15
- Rozwiązywanie problemów str. 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Urządzenie Vent-Axia Sentinel Kinetic jest przeznaczone do ciągłej, 24-godzinnej wentylacji wywiewnej w domach i podobnych budynkach. System automatycznie odzyskuje ciepło z usuwanego powietrza i przekazuje je do powietrza nawiewanego. Urządzenie wymaga regularnej konserwacji, w tym sprawdzania i czyszczenia filtrów.
Opis urządzenia
Systemy Sentinel Kinetic 200Z, 200ZH i 300ZH są wyposażone w funkcję Summer By Pass (SBP), która zapewnia energooszczędne ogrzewanie lub chłodzenie w zależności od temperatury zewnętrznej i wewnętrznej. Urządzenie jest sterowane za pomocą przewodowego panelu LCD.
Sterowanie
Panel sterowania posiada cztery przyciski:
- SET: Służy do wyboru ustawień i ich zapisywania.
- Strzałka w górę: Przejście do poprzedniego ekranu lub zwiększenie wartości. Przytrzymanie przez 2 sekundy włącza szybkie przewijanie.
- Strzałka w dół: Przejście do następnego ekranu lub zmniejszenie wartości.
- Przycisk z gwiazdką: Aktywacja trybu Boost. Naciśnięcie 1-3 razy zmienia czas trwania (30 min, 60 min, ciągły), 4. naciśnięcie wyłącza tryb. Przytrzymanie przez 5 sekund aktywuje tryb Purge (wietrzenie).
Obsługa i tryby pracy
Po uruchomieniu urządzenie działa w trybie normalnym. Dostępne są następujące tryby:
- Tryb Normalny: Standardowa praca wentylacji.
- Tryb Boost: Zwiększona wydajność wentylacji na określony czas.
- Tryb Purge: Praca wentylatorów na pełnej prędkości przez 2 godziny (np. w celu szybkiego przewietrzenia).
- Tryb Low Airflow: Opcjonalny tryb nocny o obniżonej wydajności.
- Tryb Dryout: Praca na maksymalnej wydajności przez 1 tydzień (np. po budowie).
Konserwacja
Regularna konserwacja jest kluczowa dla wydajności systemu:
- Filtry: Gdy pojawi się komunikat "Check filters", należy wyjąć dwie pokrywy filtrów, wyczyścić je odkurzaczem lub wymienić na nowe. Po zakończeniu należy zresetować licznik, przytrzymując przyciski strzałek w górę i w dół przez 5 sekund.
- Wymiennik ciepła: Należy okresowo sprawdzać i czyścić wymiennik ciepła oraz silniki wentylatorów.
- Odpływ kondensatu: Sprawdzać, czy rurka odpływowa jest drożna i czysta.
Rozwiązywanie problemów
W przypadku wystąpienia błędu, na ekranie pojawi się kod błędu. Należy zanotować kod i skontaktować się z serwisem. Przykładowe kody: 01 (awaria wentylatora nawiewnego), 02 (awaria wentylatora wywiewnego), 04 (awaria bezpiecznika PCB), 08/16 (awaria czujników temperatury).
Praktyczna pomoc
Typowe problemy
Komunikat 'Check filters' na wyświetlaczu
Wyczyść lub wymień filtry, a następnie zresetuj licznik, przytrzymując jednocześnie przyciski strzałek w górę i w dół przez 5 sekund.
Urządzenie nie działa (Room Too Cold)
Jeśli temperatura wewnątrz spadnie poniżej 5°C, urządzenie zatrzyma się, aby nie wdmuchiwać zimnego powietrza. Uruchomi się ponownie, gdy temperatura wzrośnie.
Wentylatory nie działają
Sprawdź kody błędów na wyświetlaczu. Kody 01, 02, 04, 08, 16, 32 wskazują na konkretne awarie podzespołów.
Przed użyciem
- Upewnij się, że zasilanie jest włączone.
- Sprawdź, czy filtry są poprawnie zainstalowane.
- Upewnij się, że sterownik przewodowy jest podłączony.
- Sprawdź, czy odpływ kondensatu jest drożny.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 220-240 V AC
- Wymagane napięcie zasilania (jednofazowe).
- Operating Temperature -10°C to +45°C
- Dopuszczalny zakres temperatur pracy urządzenia.
Ilustracje i schematy

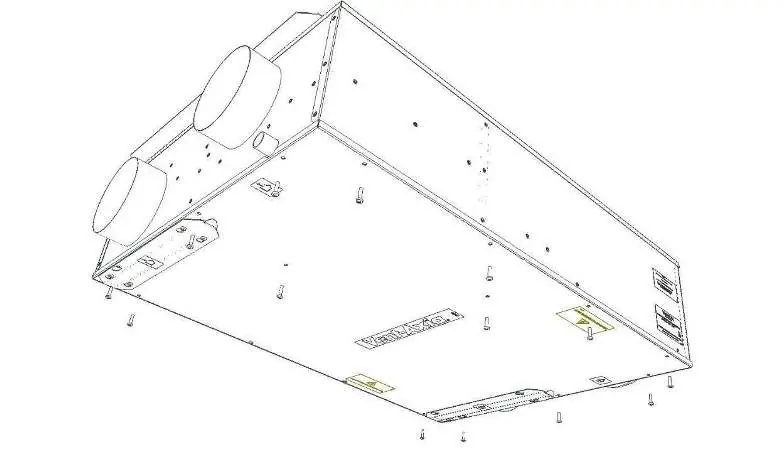

- Schemat na stronie 14 pokazuje demontaż paneli dostępu do filtrów.
- Schemat na stronie 14 pokazuje odłączenie rurki kondensatu.

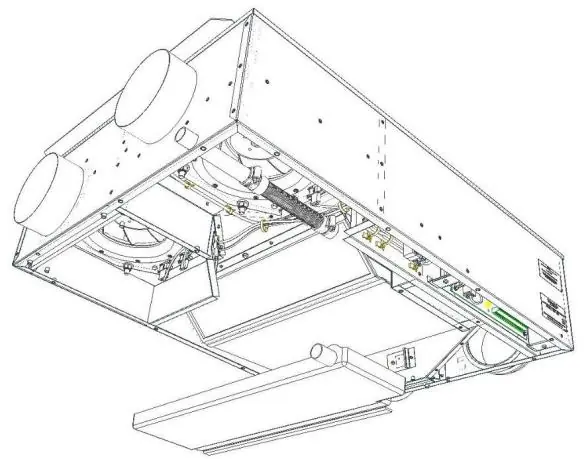

- Schemat na stronie 15 pokazuje demontaż tacy kondensatu i wymiennika ciepła.
Zgodność modelu
- Urządzenie współpracuje z opcjonalnymi czujnikami wilgotności, CO2 oraz przełącznikami ręcznymi.
- Wersje 200ZH i 300ZH posiadają wbudowany czujnik wilgotności.
