Instrukcja obsługi centrali wentylacyjnej Systemair SAVE VTR 200/B
Kompletny przewodnik użytkownika dla centrali wentylacyjnej Systemair SAVE VTR 200/B. Dowiedz się, jak obsługiwać panel sterowania, zmieniać filtry, czyścić wymiennik ciepła i rozwiązywać typowe problemy.
Źródłowy PDF: NO · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Systemair SAVE VTR 200/B to centrala wentylacyjna z odzyskiem ciepła. Obsługa odbywa się przez panel sterowania (wyświetlacz, pokrętło, przyciski). Konserwacja obejmuje wymianę filtrów (standardowo co 12 miesięcy), czyszczenie wymiennika ciepła i wentylatorów. str. 4, 7, 9, 11
Najważniejsze czynności
- Wymiana filtrów str. 9
- Czyszczenie wymiennika ciepła str. 11
Pierwsze uruchomienie
- Podłącz wtyczkę do gniazdka i sprawdź, czy urządzenie się uruchamia. str. 4
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Alarm 'Vifte'
Sprawdź szybkozłącza wentylatorów.
str. 16
Alarm 'Rot'
Sprawdź pasek napędowy lub czujnik rotora.
str. 17Konserwacja i reset
- Resetowanie licznika filtra str. 10
Gdzie szukać w PDF
- Panel sterowania str. 4
- Wymiana filtrów str. 9
- Czyszczenie wymiennika str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Systemair SAVE VTR 200/B to centrala wentylacyjna z odzyskiem ciepła przeznaczona do mniejszych budynków mieszkalnych. Urządzenie zapewnia filtrację i ogrzewanie powietrza nawiewanego. Przed przystąpieniem do jakichkolwiek prac konserwacyjnych lub elektrycznych należy bezwzględnie odłączyć zasilanie sieciowe. Wszelkie prace elektryczne muszą być wykonywane przez autoryzowanego instalatora.
Panel sterowania
Panel sterowania służy do wprowadzania ustawień i monitorowania pracy urządzenia. Składa się z:
- Wyświetlacz: Pokazuje symbole, menu i ustawienia.
- Pokrętło VALG: Służy do nawigacji po menu oraz zmiany wartości (obrót w lewo/prawo).
- Przycisk ENTER: Zatwierdza wybór menu lub ustawienia.
- Przycisk RETURN: Powrót do poprzedniego poziomu lub anulowanie zmiany parametru.
Ustawienia
Użytkownik może regulować następujące parametry:
- Temperatura: Ustawiana w krokach co 1°C. Zakres zależy od typu nagrzewnicy (elektryczna: 12-22°C, wodna: 12-40°C).
- Przepływ powietrza: Dostępne poziomy: Wyłączony, Niski, Normalny, Wysoki, Auto.
- Program tygodniowy: Możliwość zaprogramowania dwóch okresów pracy na dobę.
Konserwacja
Regularna konserwacja jest kluczowa dla wydajności systemu:
- Wymiana filtrów: Filtry należy wymieniać co 6-15 miesięcy (standardowo co 12 miesięcy). Po wymianie należy zresetować licznik czasu w menu serwisowym.

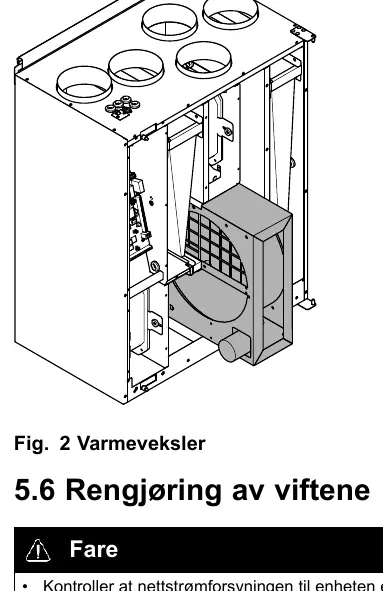

- Czyszczenie wymiennika ciepła: Należy czyścić co najmniej co 3 lata lub w razie potrzeby. Wymiennik należy wyjąć i umyć w ciepłej wodzie z mydłem (nie używać detergentów z amoniakiem).

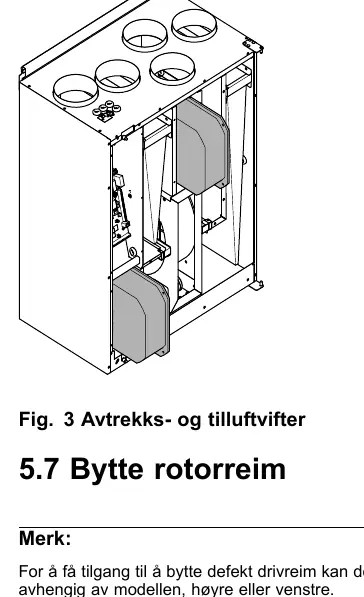

- Czyszczenie wentylatorów: Łopatki wentylatorów mogą wymagać czyszczenia z kurzu. Należy użyć miękkiej szczotki lub szmatki.
- Pasek napędowy rotora: W przypadku alarmu rotora należy sprawdzić stan paska i w razie potrzeby go wymienić.
Rozwiązywanie problemów
Wszelkie alarmy są sygnalizowane na wyświetlaczu. Aby sprawdzić przyczynę, należy przejść do menu alarmów. Typowe alarmy obejmują błędy wentylatorów, czujników temperatury, filtrów oraz błędy rotora.
Informacje o producencie
Systemair
Praktyczna pomoc
Typowe problemy
Alarm 'Vifte' (Wentylator)
Sprawdź, czy szybkozłącza wentylatorów są prawidłowo podłączone. Jeśli problem nie ustępuje, skontaktuj się z serwisem.
Alarm 'Rot' (Rotor)
Sprawdź pasek napędowy rotora. Sprawdź, czy szczelina między czujnikiem a magnesem wynosi 5-10 mm.
Alarm 'EMT/Frost'
Wskazuje na zadziałanie ochrony przeciwzamrożeniowej lub przegrzania. Sprawdź przycisk resetowania (przycisk 1 na obudowie).
Przed użyciem
- Upewnij się, że filtry są zainstalowane.
- Sprawdź, czy urządzenie jest podłączone do zasilania.
- Upewnij się, że kanały wentylacyjne są drożne.
- Sprawdź, czy panel sterowania reaguje na polecenia.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Temperatura nawiewu
- Ustawiana w zakresie 12-22°C (elektryczna) lub 12-40°C (wodna).
- Poziomy wentylacji
- Pięć trybów: Wyłączony, Niski, Normalny, Wysoki, Auto.
Ilustracje i schematy
- Panel sterowania: Wyświetlacz, pokrętło wyboru, przycisk ENTER, przycisk RETURN.

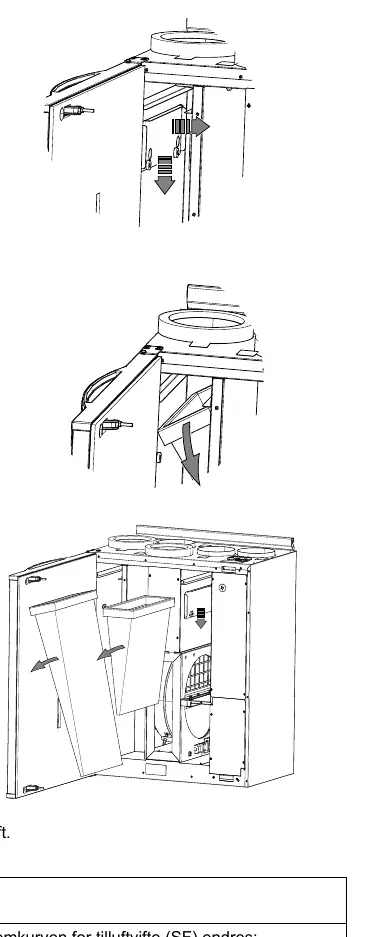

- Wymiana filtrów: Odkręć śruby, wyjmij filtry, włóż nowe.
- Czyszczenie wymiennika: Wyjmij rotor, umyj w ciepłej wodzie.
Zgodność modelu
- Urządzenie występuje w wersji lewej i prawej (lustrzane odbicie).
- Nie podłączaj suszarki bębnowej do systemu wentylacji.
Pytania do tej instrukcji
