Karta produktu wentylatora kanałowego Systemair RVK 200E2-L SILEO
Karta produktu wentylatora kanałowego Systemair RVK 200E2-L SILEO. Zawiera specyfikację techniczną, wymiary, schemat podłączenia elektrycznego oraz listę kompatybilnych akcesoriów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Systemair RVK 200E2-L SILEO to wentylator kanałowy o średnicy 200 mm, przeznaczony do montażu w kanałach wentylacyjnych. Urządzenie charakteryzuje się wydajnością 0,28 m³/s, mocą 153 W i możliwością regulacji prędkości obrotowej. str. 1
Najważniejsze czynności
- Montaż wentylatora str. 1, 4
- Podłączenie elektryczne str. 5
Problemy i rozwiązania
Przegrzewanie silnika
Urządzenie posiada wbudowane styki termiczne z ręcznym resetem.
str. 1Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Reset termiczny str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 230 V | Napięcie zasilania | str. 1 |
| Moc (P1) | 153 W | Pobór mocy | str. 1 |
| Maksymalny przepływ powietrza | 0,28 m³/s | Wydajność wentylatora | str. 1 |
Gdzie szukać w PDF
- Karta produktu i parametry str. 1
- Klasa energetyczna str. 2, 3
- Schemat elektryczny str. 5
- Akcesoria str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wentylator kanałowy Systemair RVK 200E2-L SILEO to urządzenie przeznaczone do montażu w kanałach wentylacyjnych. Jest to model o wysokiej wydajności, wyposażony w silnik z zewnętrznym wirnikiem, który nie wymaga konserwacji. Urządzenie posiada wbudowane styki termiczne z ręcznym resetem, co chroni silnik przed przegrzaniem.
Opis urządzenia
Obudowa wentylatora wykonana jest z tworzywa sztucznego wzmocnionego włóknem szklanym (PP), co zapewnia szczelność i trwałość. Konstrukcja umożliwia montaż w dowolnej pozycji. Wentylator jest przystosowany do pracy w pomieszczeniach wilgotnych dzięki szczelnej obudowie i puszce zaciskowej o klasie ochrony IP44. W zestawie znajduje się wspornik montażowy.
Dane techniczne
- Napięcie: 230 V
- Częstotliwość: 50 Hz
- Moc wejściowa (P1): 153 W
- Prąd: 0,672 A
- Maksymalny przepływ powietrza: 0,28 m³/s
- Prędkość obrotowa: 2533 obr./min
- Waga: 3,9 kg
- Maksymalna temperatura transportowanego powietrza: 70 °C (55 °C przy regulacji prędkości)
Podłączenie elektryczne
Wentylator może być sterowany za pomocą bezstopniowego tyrystora lub 5-stopniowego transformatora. Podłączenie elektryczne musi być wykonane zgodnie ze schematem znajdującym się w dokumentacji, uwzględniając fazę (L), przewód neutralny (N) oraz uziemienie.
Akcesoria
Dla modelu RVK 200E2-L dostępne są liczne akcesoria, w tym:
- Regulatory prędkości (np. RE 1,5, REU 1.5, REE 1)
- Nagrzewnice kanałowe (np. CB 200-3,0, CBM 200-5,0)
- Chłodnice kanałowe (np. CWK 200-3-2,5)
- Tłumiki (np. LDC 200-600)
- Kasety filtracyjne (np. FFR 200)
- Przepustnice zwrotne (np. RSK-200, VKK-200)
Informacje o producencie
Systemair
Praktyczna pomoc
Typowe problemy
Przegrzewanie się silnika
Urządzenie posiada wbudowane styki termiczne z ręcznym resetem. Sprawdź, czy wentylator nie jest zablokowany i czy przepływ powietrza jest drożny.
Przed użyciem
- Sprawdź napięcie zasilania (230V, 50Hz).
- Upewnij się, że kanały wentylacyjne są czyste i drożne.
- Zweryfikuj poprawność podłączenia elektrycznego zgodnie ze schematem.
- Upewnij się, że urządzenie jest stabilnie zamontowane za pomocą dołączonego wspornika.
- W przypadku pracy w wilgotnych pomieszczeniach, zaleca się okresową wentylację suchym powietrzem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Klasa szczelności (IP44)
- Ochrona przed ciałami obcymi o średnicy powyżej 1mm oraz przed bryzgami wody.
Ilustracje i schematy
- Schemat elektryczny przedstawia podłączenie zasilania 230V 1~ do zacisków wentylatora.

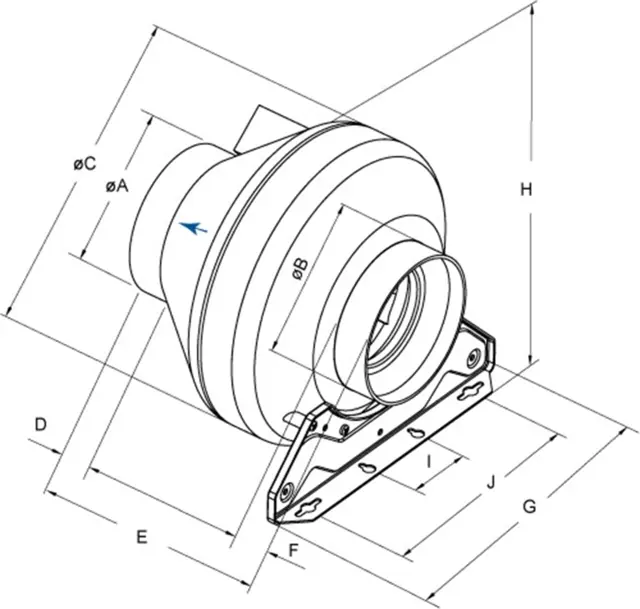

- Schemat wymiarów zawiera oznaczenia średnic przyłączy (øA, øB, øC) oraz wymiary montażowe (D-J).
Zgodność modelu
- Wentylator jest kompatybilny z szeroką gamą akcesoriów Systemair, w tym nagrzewnicami, filtrami i tłumikami o średnicy 200mm.
