Instrukcja obsługi termostatu Emerson 1F85U-22NP

Kompletny przewodnik użytkownika dla termostatu Emerson 1F85U-22NP. Dowiedz się, jak zainstalować urządzenie, skonfigurować menu instalatora, obsługiwać funkcje grzania i chłodzenia oraz rozwiązywać typowe problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Emerson 1F85U-22NP to nieprogramowalny termostat uniwersalny. Aby go skonfigurować, należy wejść w Menu Instalatora (przytrzymaj przycisk Menu przez 8 sekund). Urządzenie obsługuje systemy konwencjonalne oraz pompy ciepła. str. 1, 3

Najważniejsze czynności

  • Dostęp do Menu Instalatora str. 3
  • Resetowanie termostatu str. 8

Pierwsze uruchomienie

  • Podłącz przewody zgodnie z tabelą zacisków, skonfiguruj Menu Instalatora (ustawienia 05, 10), a następnie przetestuj system w trybie testowym. str. 2, 3, 4

Problemy i rozwiązania

No Heat / No Cool

Sprawdź bezpiecznik, zasilanie pieca, dokręcenie przewodów i ustawienia systemu.

str. 7

Konserwacja i reset

  • Resetowanie ustawień użytkownika: przytrzymaj przyciski Menu i Backlight jednocześnie. str. 8

Dane techniczne

Parametr Wartość Znaczenie Strony
Electrical Rating mV to 30 VAC Zakres napięcia zasilania str. 1
Setpoint Range 45° to 99° F (7° to 37° C) Zakres regulacji temperatury str. 1

Gdzie szukać w PDF

  • Specyfikacje i indeks str. 1
  • Instalacja i okablowanie str. 2
  • Menu instalatora str. 3, 4
  • Obsługa i menu użytkownika str. 5, 6
  • Rozwiązywanie problemów str. 7, 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Termostat Emerson 1F85U-22NP to uniwersalny, nieprogramowalny termostat przeznaczony do systemów grzewczych i chłodzących (gazowych, olejowych, elektrycznych, pomp ciepła). Urządzenie może być zasilane bateryjnie (baterie AA) lub przewodowo (wymagany przewód C). Instrukcja zawiera szczegółowe wytyczne dotyczące instalacji, konfiguracji zaawansowanej oraz codziennej obsługi.

Instalacja i okablowanie

Przed przystąpieniem do instalacji należy odłączyć zasilanie elektryczne systemu. Termostat posiada złącza dla różnych typów systemów:

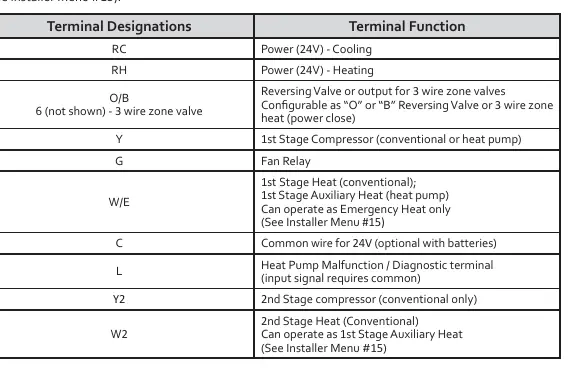

Tabela funkcji zacisków termostatu
Tabela funkcji zacisków termostatu
  • RC/RH: Zasilanie 24V (chłodzenie/grzanie). Termostat posiada fabryczną zworkę łączącą te zaciski; jeśli aplikacja wymaga oddzielnych przewodów, należy ją przeciąć.
  • O/B: Zawór przełączający lub wyjście dla zaworów strefowych 3-przewodowych.
  • Y/Y2: Pierwszy i drugi stopień sprężarki.
  • W/E/W2: Stopnie grzania i grzanie pomocnicze/awaryjne.
  • G: Przekaźnik wentylatora.
  • C: Przewód wspólny (opcjonalny, jeśli używane są baterie).

Po podłączeniu przewodów należy skonfigurować termostat w Menu Instalatora.

Aby uzyskać dostęp do menu instalatora, należy przytrzymać przycisk Menu przez 8 sekund. Nawigacja odbywa się przyciskami Next i Back, a zmiana ustawień przyciskami strzałek. Kluczowe ustawienia obejmują:

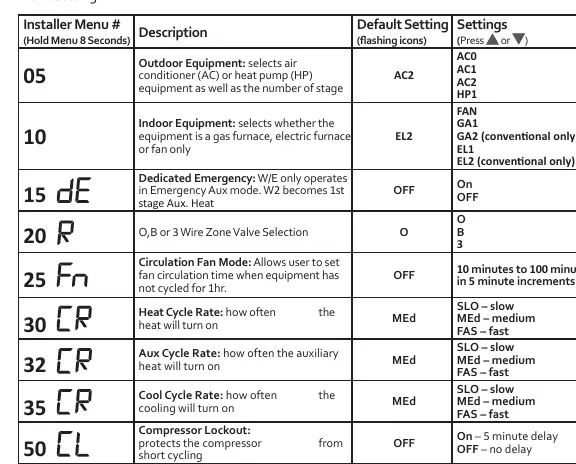

Tabela ustawień Menu Instalatora
Tabela ustawień Menu Instalatora
  • 05: Wybór wyposażenia zewnętrznego (AC lub pompa ciepła).
  • 10: Wybór wyposażenia wewnętrznego (piec gazowy, elektryczny, wentylator).
  • 15: Konfiguracja ogrzewania awaryjnego.
  • 30, 32, 35: Ustawienia cykli grzania i chłodzenia (szybki, średni, wolny).
  • 50: Blokada sprężarki (ochrona przed częstym włączaniem).

Obsługa i menu użytkownika

Menu użytkownika (dostępne po przytrzymaniu przycisku Menu przez 0,5 sekundy) pozwala na zmianę jednostek temperatury (F/C), regulację wyświetlacza, podświetlenie oraz funkcję Auto-Changeover. Termostat posiada funkcję Away (zapisywanie często używanej temperatury) oraz blokadę klawiatury (przytrzymanie strzałki w górę i przycisku Menu).

Schemat przycisków i wyświetlacza
Schemat przycisków i wyświetlacza

Testowanie systemu

Po instalacji należy przetestować system:

  1. Włącz zasilanie.
  2. Wybierz tryb Heat (grzanie) i ustaw temperaturę o 1 stopień wyższą od pokojowej – system powinien się uruchomić.
  3. Wybierz tryb Cool (chłodzenie) i ustaw temperaturę o 1 stopień niższą od pokojowej – wentylator powinien się uruchomić.

Rozwiązywanie problemów

W przypadku problemów, takich jak brak grzania lub chłodzenia, sprawdź:

  • Czy bezpiecznik nie jest przepalony.
  • Czy przełącznik zasilania pieca jest w pozycji ON.
  • Czy przewody są dobrze dokręcone.
  • Czy wyświetlacz nie pokazuje komunikatu "Call for Service" (może oznaczać problem z jednostką zewnętrzną lub konieczność wymiany termostatu).

Resetowanie termostatu

Jeśli termostat nie reaguje, wyjmij baterie na 2 minuty. Aby zresetować ustawienia użytkownika do wartości fabrycznych, przytrzymaj jednocześnie przyciski Menu i Backlight, aż wyświetlacz zgaśnie i zresetuje się.

Praktyczna pomoc

Typowe problemy

Brak grzania lub chłodzenia

Sprawdź bezpiecznik, przełącznik zasilania pieca, dokręcenie przewodów oraz czy system jest poprawnie ustawiony w tryb Heat/Cool.

Wyświetlacz pokazuje 'Call for Service'

Może to oznaczać problem z jednostką zewnętrzną lub błąd diagnostyczny. Sprawdź, czy system grzewczy/chłodzący jest w stanie osiągnąć zadaną temperaturę w ciągu 2 godzin.

Termostat nie reaguje na przyciski

Sprawdź, czy nie jest włączona blokada klawiatury (ikona kłódki). Jeśli tak, wyłącz ją lub zresetuj urządzenie.

Przed użyciem

  • Sprawdź, czy zasilanie systemu jest wyłączone przed instalacją.
  • Upewnij się, że przewody są poprawnie podłączone do odpowiednich zacisków.
  • Jeśli używasz oddzielnych przewodów dla RC i RH, przetnij zworkę RC/RH.
  • Włóż nowe baterie alkaliczne AA, jeśli nie używasz przewodu C.
  • Skonfiguruj Menu Instalatora zgodnie z typem posiadanego systemu (gazowy, elektryczny, pompa ciepła).

Parametry w praktyce

Electrical Rating
Obsługuje napięcia od mV do 30 VAC, NEC Class II, 50/60 Hz.
Setpoint Range
Zakres ustawień temperatury od 45°F do 99°F (7°C do 37°C).
Terminal Load
Maksymalnie 1.5 A na zacisk, 2.5 A łącznie dla wszystkich zacisków.

Ilustracje i schematy

  • Schemat okablowania (strona 2) przedstawia funkcje poszczególnych zacisków (RC, RH, Y, G, W/E, C, L, Y2, W2).
  • Tabela Menu Instalatora (strona 3-4) zawiera kody ustawień (05-99) i ich opisy.
  • Rysunek termostatu (strona 5) wskazuje lokalizację przycisków i elementów wyświetlacza.

Zgodność modelu

  • Kompatybilny z systemami konwencjonalnymi (gaz, olej, elektryczne) oraz pompami ciepła (powietrzne, geotermalne).
  • Wymaga konfiguracji w Menu Instalatora dla poprawnej pracy z konkretnym typem systemu.
