Instrukcja obsługi zasilacza Enermax PlatiGemini 1200W

Najważniejsze informacje z instrukcji

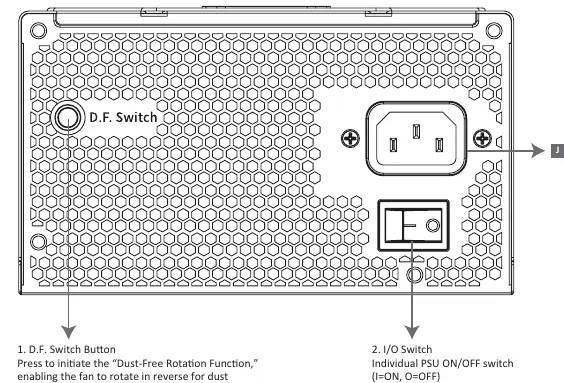

Zasilacz Enermax PlatiGemini 1200W to zaawansowana jednostka zasilająca zgodna ze standardami ATX 3.1 oraz ATX12VO. Przed przystąpieniem do montażu należy pamiętać, że wszelkie modyfikacje zasilacza lub otwieranie obudowy przez osoby nieautoryzowane powoduje utratę gwarancji. Zasilacz wyposażony jest w funkcję D.F. (Dust-Free Rotation), która pozwala na oczyszczenie wentylatora z kurzu poprzez jego obrót w przeciwnym kierunku.

Zawartość zestawu

W opakowaniu znajdują się:

• Zasilacz (PSU)
• Kable modularne: ATX 24-pin, ATX12VO 10-pin, CPU 4+4 pin, 12V-2x6 12+4 pin, PCIe 6+2 pin, SATA, 4P Molex
• Tester zasilacza (PSU Tester)
• Przewód zasilający AC
• Śruby montażowe

Testowanie zasilacza przed montażem

Zaleca się przetestowanie zasilacza przed instalacją w obudowie:

1. Podłącz kabel 24-pin do dołączonego testera.
2. Podłącz odpowiednie kable zasilające do zasilacza.
3. Podłącz kabel zasilający AC do gniazdka i ustaw przełącznik I/O w pozycji "I".
4. Wentylator powinien zacząć obracać się zgodnie z ruchem wskazówek zegara (czyszczenie), następnie zmienić kierunek na przeciwny i zatrzymać się, przechodząc w tryb bezwentylatorowy.

Instalacja zasilacza i podłączanie kabli

Podczas instalacji należy przestrzegać następujących zasad:

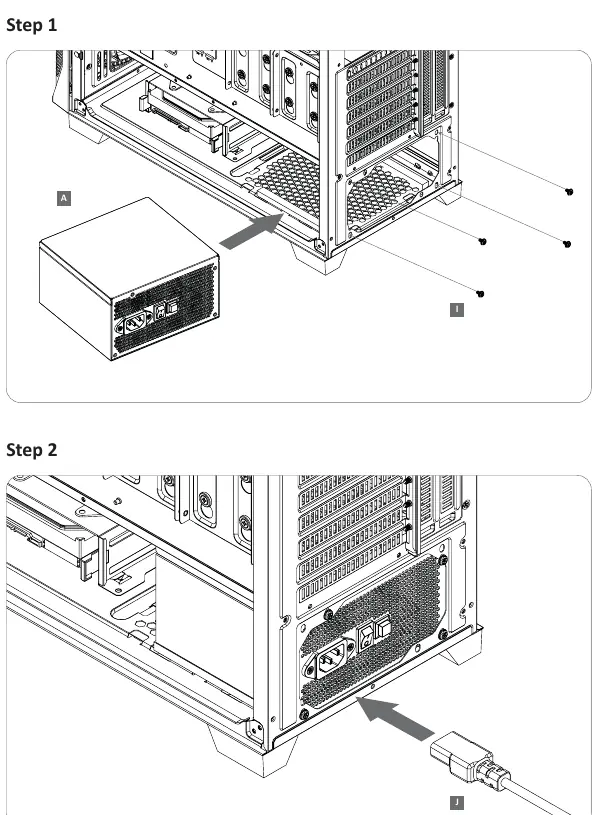

• Montaż: Zamontuj zasilacz w obudowie za pomocą dołączonych śrub.
• Podłączanie kabli: Używaj wyłącznie kabli dostarczonych w zestawie. Użycie innych kabli może uszkodzić system.

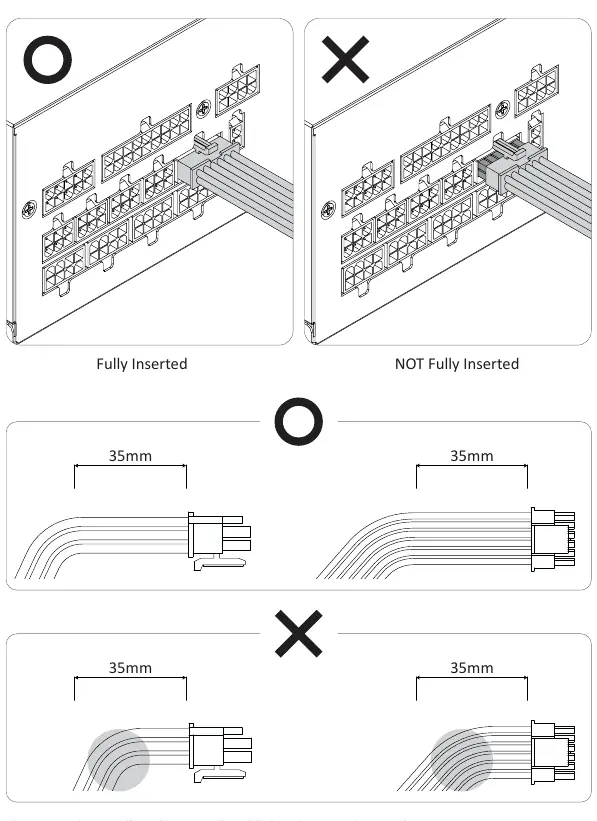

• Złącze 12V-2x6: Podczas podłączania kabla 12V-2x6 do karty graficznej, upewnij się, że wtyczka jest w pełni włożona. Unikaj zginania kabla zbyt blisko złącza – zaleca się zachowanie minimum 35 mm odstępu od wtyczki przed zgięciem.
• Karty graficzne: W przypadku kart o wysokim poborze mocy, używaj oddzielnych kabli PCIe dla każdego złącza na karcie.

Zabezpieczenia

Zasilacz posiada szereg zabezpieczeń chroniących podzespoły:

• OCP (Over Current Protection): Zabezpieczenie nadprądowe.
• OVP (Over Voltage Protection): Zabezpieczenie przeciwprzepięciowe.
• UVP (Under Voltage Protection): Zabezpieczenie podnapięciowe.
• OPP (Over Power Protection): Zabezpieczenie przeciążeniowe (wyłącza zasilacz przy 115-135% mocy znamionowej).
• OTP (Over Temperature Protection): Zabezpieczenie termiczne.
• SCP (Short Circuit Protection): Zabezpieczenie przeciwzwarciowe.

Specyfikacja techniczna

Model: EGN1200P. Zasilacz oferuje moc 1200W. Obsługuje napięcie wejściowe 100-240VAC (50-60Hz). Temperatura pracy wynosi od 0°C do +50°C. Wentylator to jednostka 13.5cm z łożyskiem Dual-Ball.

Rozwiązywanie problemów

Jeśli zasilacz nie uruchamia się, sprawdź poprawność podłączenia kabli CPU do płyty głównej i zasilacza. Jeśli system zawiesza się po instalacji nowej karty graficznej, upewnij się, że zasilacz ma wystarczającą moc (skorzystaj z kalkulatora mocy na stronie Enermax). Jeśli wentylator przestaje się kręcić po kilku sekundach, jest to normalne działanie funkcji D.F. i trybu bezwentylatorowego.
