Instrukcja obsługi reflektora sferycznego Event Lighting NITROBALL
Poznaj funkcje i konfigurację reflektora sferycznego Event Lighting NITROBALL. Instrukcja zawiera opis panelu sterowania, mapę kanałów DMX, procedurę wymiany bezpiecznika oraz specyfikację techniczną.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

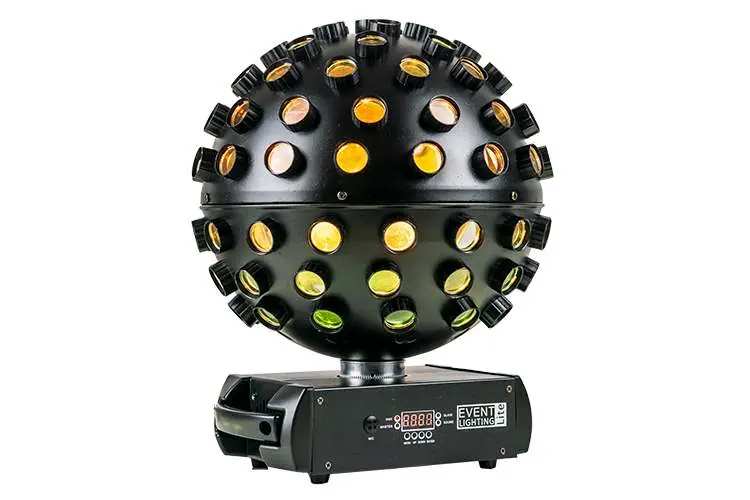

Event Lighting NITROBALL to sferyczny reflektor LED wyposażony w 5 diod o mocy 12W każda (RGBW). Urządzenie przeznaczone jest do użytku profesjonalnego w oświetleniu scenicznym. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z wymogami dotyczącymi wentylacji (min. 50 cm od powierzchni) oraz zakazem używania w pobliżu materiałów łatwopalnych.
Instalacja i bezpieczeństwo
- Montaż: Urządzenie może być montowane w różnych orientacjach, pod warunkiem użycia odpowiedniego uchwytu montażowego.
- Zabezpieczenie: W przypadku montażu podwieszanego obowiązkowe jest użycie linki zabezpieczającej.
- Warunki pracy: Nie używać na zewnątrz w warunkach nadmiernego zapylenia, wilgoci lub wysokiej temperatury (powyżej 40°C).
- Zasilanie: Urządzenie posiada zasilacz automatyczny (100-240V AC, 50/60Hz). Nie podłączać do ściemniaczy ani reostatów.
Panel sterowania
Panel sterowania składa się z wyświetlacza LED oraz czterech przycisków:
- MENU: Wybór trybu pracy lub powrót do poprzedniego ekranu.
- ENTER: Potwierdzenie wybranej funkcji.
- UP: Zwiększanie parametrów.
- DOWN: Zmniejszanie parametrów.
Wyświetlacz wyłącza się automatycznie po 10 sekundach bezczynności. Naciśnięcie dowolnego przycisku przywraca jego widoczność.
Menu i konfiguracja
Menu urządzenia pozwala na zaawansowaną konfigurację:
- DMX: Ustawianie adresu DMX (Addr).
- Tryby pracy: Wybór między trybem Master (SLAU NO) a Slave (SLAU YES).
- Programy: Możliwość wyboru programów automatycznych, regulacji prędkości silnika, prędkości stroboskopu oraz jasności poszczególnych kolorów (Red, Green, Blue, White).
- Wyświetlacz: Możliwość odwrócenia wyświetlacza (Inverted Display).
Wymiana bezpiecznika
- Odłącz urządzenie od źródła zasilania.
- Odkręć uchwyt bezpiecznika znajdujący się na tylnym panelu obudowy.
- Wyjmij stary bezpiecznik z uchwytu.
- Włóż nowy bezpiecznik o tych samych parametrach.
- Umieść uchwyt bezpiecznika z powrotem w obudowie i mocno dokręć.
Dane techniczne
- Źródło światła: 5x 12W RGBW 4-in-1 LEDs.
- Kąt pokrycia: 360°.
- Żywotność LED: 50 000 godzin.
- Protokoły: DMX512 (8 kanałów).
- Waga netto: 3.6 kg.

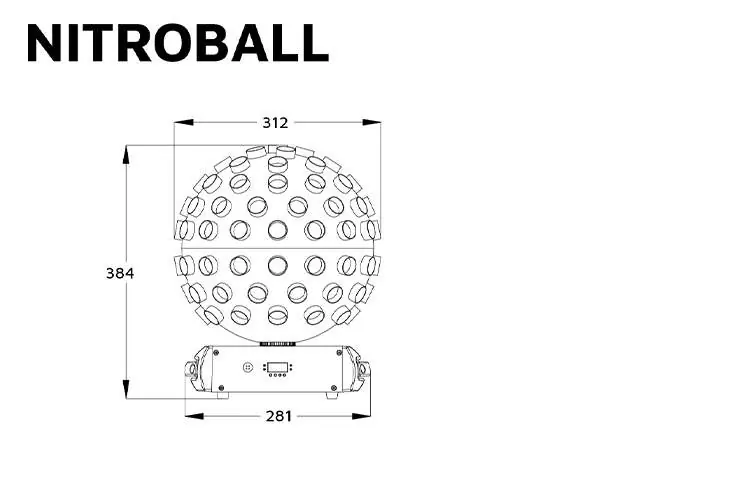

- Wymiary: 312 x 312 x 383 mm.
Praktyczna pomoc
Typowe problemy
Wyświetlacz wygasł
To normalne zachowanie oszczędzające energię. Naciśnij dowolny przycisk, aby wybudzić wyświetlacz.
Brak reakcji na sterownik DMX
Sprawdź, czy urządzenie nie jest ustawione w trybie Master/Slave lub czy adres DMX jest poprawnie skonfigurowany.
Urządzenie się przegrzewa
Upewnij się, że zachowano min. 50 cm odstępu od sąsiednich powierzchni i zapewniono odpowiednią wentylację.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 100-240V.
- Upewnij się, że obudowa, soczewki i kable nie wykazują uszkodzeń.
- Zainstaluj linkę zabezpieczającą, jeśli montujesz urządzenie nad głową.
- Upewnij się, że urządzenie znajduje się min. 50 cm od materiałów łatwopalnych.
- Sprawdź, czy obwód zasilający jest uziemiony i zabezpieczony.
Ilustracje i schematy

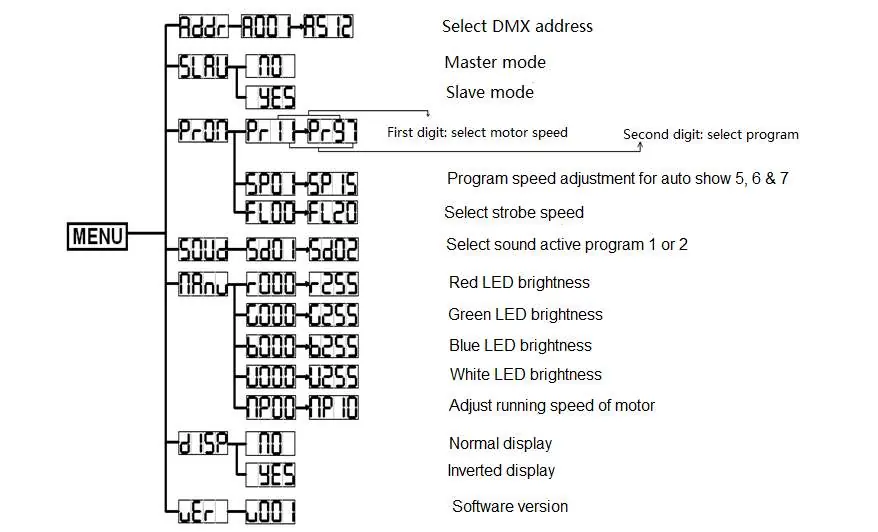

- Mapa menu: Struktura menu pozwala na ustawienie adresu DMX, trybów pracy (Master/Slave), prędkości silnika oraz jasności poszczególnych kolorów.
- Panel sterowania: Przyciski MENU, ENTER, UP, DOWN służą do nawigacji, a wskaźniki LED informują o aktywnym trybie (DMX, Slave, Master, Sound).
Zgodność modelu
- Urządzenie nie powinno być podłączane do zewnętrznych ściemniaczy ani reostatów.
- Wymaga zasilania 100-240V AC, 50/60Hz.
