Instrukcja obsługi bagażnika rowerowego Fiamma Carry-Bike Caravan Active 02094-05A
Szybki przewodnik po montażu i użytkowaniu bagażnika rowerowego Fiamma Carry-Bike Caravan Active 02094-05A. Dowiedz się, jak poprawnie zainstalować bagażnik, jakie są limity obciążenia oraz zasady bezpiecznego przewożenia rowerów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Bagażnik rowerowy Fiamma Carry-Bike Caravan Active jest przeznaczony do montażu na przyczepach kempingowych. Maksymalne dopuszczalne obciążenie bagażnika wynosi 50 kg. Podczas jazdy z zamontowanym bagażnikiem należy przestrzegać ograniczenia prędkości do 80 km/h. Przed montażem należy upewnić się, że produkt jest kompatybilny z pojazdem.
Zawartość zestawu
Zestaw zawiera wszystkie niezbędne elementy montażowe, w tym wsporniki, śruby (M6x40, 4,8x16), nakrętki oraz paski zabezpieczające. Do montażu wymagane są podstawowe narzędzia: śrubokręt, wiertarka z wiertłem o średnicy 4 mm oraz klucz.
Montaż
Montaż bagażnika wymaga wykonania otworów w konstrukcji przyczepy. Należy postępować zgodnie z poniższymi krokami:

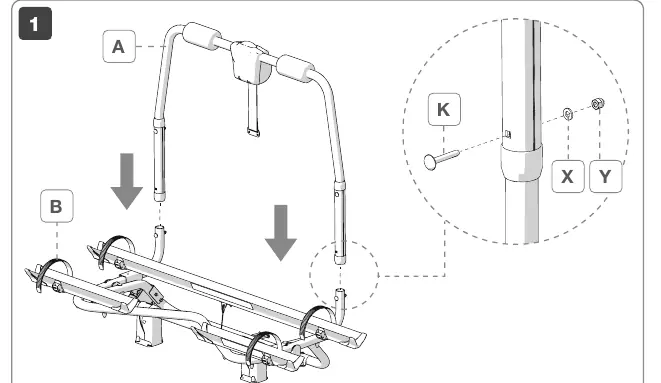

- Zmontuj główną ramę bagażnika, łącząc elementy A i B za pomocą śrub K, X oraz Y.

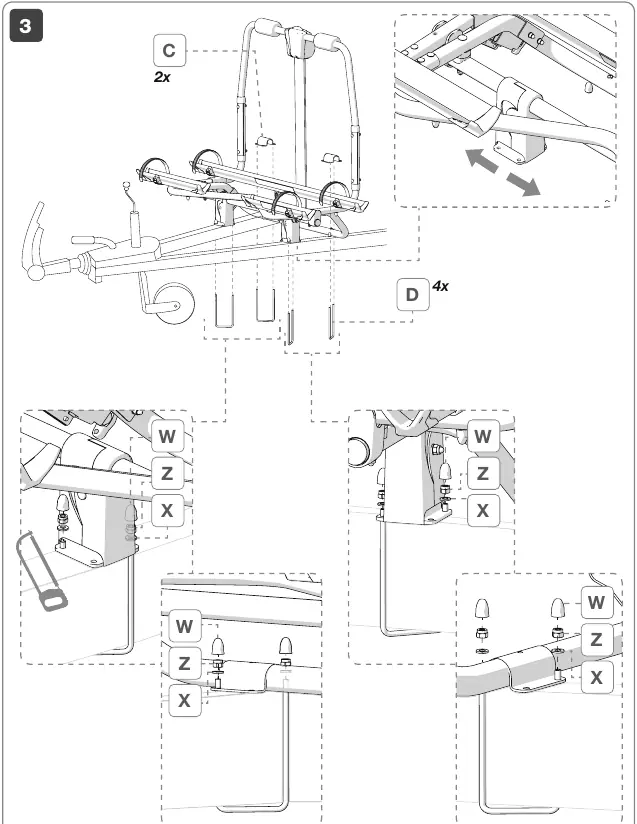

- Zamocuj bagażnik do konstrukcji przyczepy, używając elementów montażowych C i D.
- Zabezpiecz połączenia za pomocą nakrętek Z i osłon W.

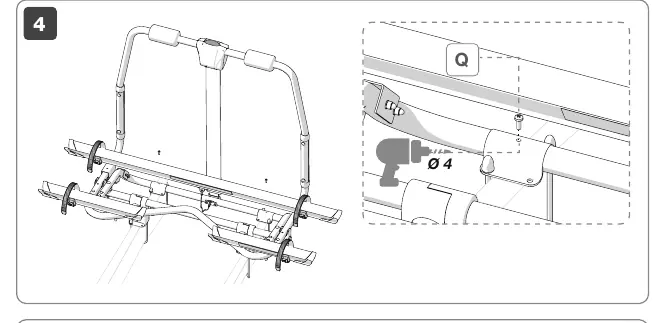

- Wywierć otwory o średnicy 4 mm w odpowiednich miejscach konstrukcji, aby zamocować wsporniki za pomocą śrub Q.
- Na koniec zamontuj pasy zabezpieczające E.
Użytkowanie
Bagażnik umożliwia przewożenie rowerów, w tym e-rowerów (z uwzględnieniem limitów wagowych). Rowery należy zabezpieczyć za pomocą uchwytów Bike-Block (elementy F, G, H). Uchwyty te można obracać o 360 stopni, aby dopasować je do ramy roweru. Upewnij się, że rowery są stabilnie przymocowane i nie przemieszczają się podczas jazdy.
Bezpieczeństwo i konserwacja
Regularnie sprawdzaj stan techniczny bagażnika, szczególnie po pierwszych kilometrach po montażu oraz przed i po długich trasach. Upewnij się, że paski nie są poluzowane, a wsporniki nie przesunęły się. Jeśli elementy gumowe lub paski wykazują oznaki zużycia, porowatości lub uszkodzeń, należy je natychmiast wymienić. W przypadku korzystania z przyczepy upewnij się, że hak holowniczy pozostaje dostępny i zachowana jest swoboda ruchu przyczepy zgodnie z normą DIN 74058.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Bagażnik wydaje się luźny lub niestabilny.
Sprawdź dokręcenie wszystkich śrub i mocowań. Upewnij się, że paski są odpowiednio napięte.
Elementy gumowe lub paski są zużyte.
Wymień je natychmiast na nowe, aby zapewnić bezpieczeństwo przewożonych rowerów.
Trudności z dostępem do haka holowniczego.
Upewnij się, że bagażnik jest zamontowany zgodnie z instrukcją i nie blokuje ruchu przyczepy.
Przed użyciem
- Sprawdź, czy wszystkie części z listy są w zestawie.
- Upewnij się, że bagażnik jest kompatybilny z Twoim pojazdem.
- Przygotuj narzędzia: śrubokręt, wiertarkę (wiertło Ø 4mm), klucz.
- Sprawdź, czy całkowita waga rowerów nie przekracza 50 kg.
- Upewnij się, że masz dostęp do haka holowniczego, jeśli używasz przyczepy.
Parametry w praktyce
- Max load: 50 kg
- Maksymalne dopuszczalne obciążenie bagażnika.
- Max speed: 80 km/h
- Maksymalna prędkość pojazdu z zamontowanym bagażnikiem.
- Drilling: Ø 4 mm
- Wymagana średnica wiertła do wykonania otworów montażowych.
Ilustracje i schematy

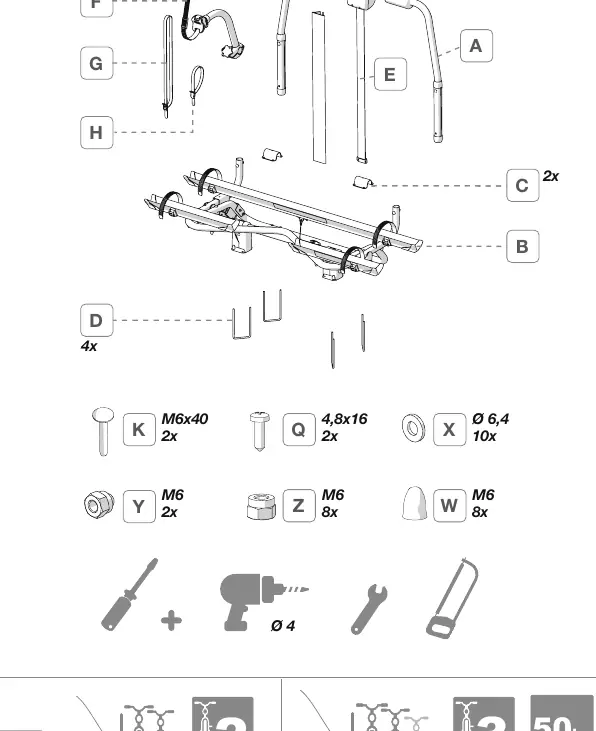

- Strona 2: Wykaz części i narzędzi potrzebnych do montażu.
- Strona 5-7: Szczegółowe kroki montażu bagażnika na pojeździe.

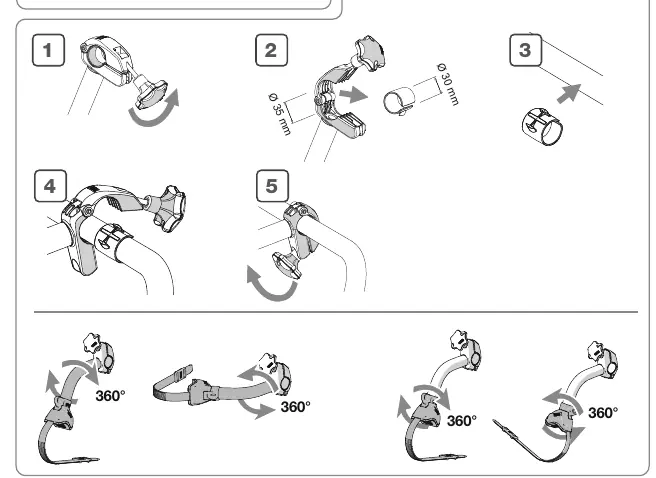

- Strona 9: Instrukcja regulacji uchwytów rowerowych (Bike-Block).
Zgodność modelu
- Kompatybilny z e-rowerami (z uwzględnieniem limitów wagowych).
- Wymaga sprawdzenia dostępności haka holowniczego przy użyciu z przyczepą.
