Instrukcja obsługi bagażnika rowerowego Fiamma Carry-Bike Frame Sprinter
Szybki przewodnik po montażu i użytkowaniu bagażnika rowerowego Fiamma Carry-Bike Frame Sprinter. Dowiedz się, jak poprawnie zainstalować bagażnik na drzwiach Mercedesa Sprintera, jak bezpiecznie przewozić rowery i jakie są ograniczenia...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

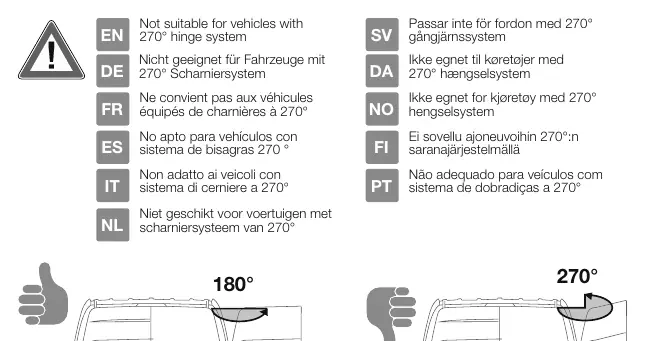

Bagażnik rowerowy Fiamma Carry-Bike Frame Sprinter jest przeznaczony do montażu na tylnych drzwiach pojazdu Mercedes Sprinter. Uwaga: Bagażnik należy montować wyłącznie na prawych drzwiach tylnych. Produkt nie jest kompatybilny z pojazdami wyposażonymi w system zawiasów 270°. Maksymalne dopuszczalne obciążenie wynosi 50 kg, a bagażnik mieści maksymalnie 3 rowery.
Montaż i instalacja
Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Proces montażu obejmuje:
- Przygotowanie drzwi i montaż wsporników (kroki 1-3).
- Instalację głównych elementów konstrukcyjnych (kroki 4-12).

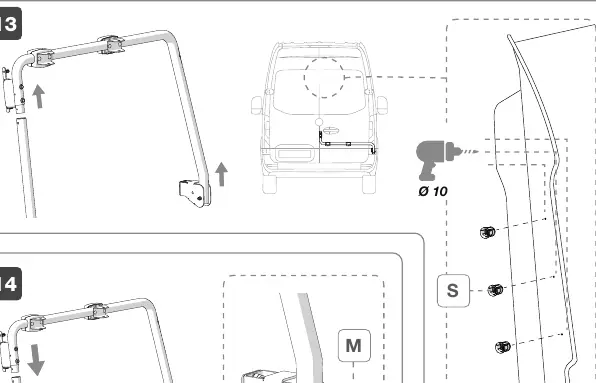

- Wiercenie otworów montażowych w odpowiednich miejscach (kroki 13, 15).

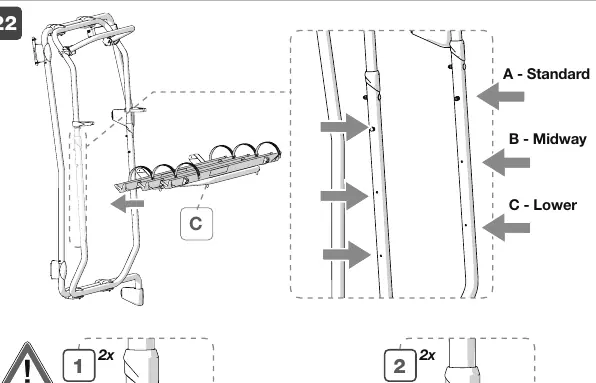

- Montaż szyn na rowery (krok 22).
- Dokręcenie wszystkich śrub z upewnieniem się, że drzwi otwierają się i zamykają prawidłowo.
Użytkowanie i bezpieczeństwo
Podczas użytkowania bagażnika należy przestrzegać następujących zasad:
- Rozkład masy: Najcięższe rowery należy umieszczać najbliżej ściany pojazdu, aby zapewnić stabilność.
- Ograniczenia: Nie używaj pokrowców na rowery (Bike Cover).
- Ochrona pojazdu: Zaleca się obracanie kierownic rowerów, aby uniknąć uszkodzenia ściany pojazdu.
- Kontrola: Regularnie sprawdzaj mocowanie bagażnika, zwłaszcza po pierwszych kilometrach oraz przed i po długich trasach.
- Akcesoria: W przypadku wersji z obniżoną pozycją szyn, wymagane jest użycie listwy z oświetleniem i miejscem na tablicę rejestracyjną.
Konserwacja
Regularnie sprawdzaj stan elementów gumowych pod wspornikami oraz pasów mocujących. Jeśli elementy te wykazują oznaki zużycia lub porowatości, należy je niezwłocznie wymienić.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Bagażnik nie pasuje do drzwi pojazdu
Sprawdź, czy pojazd nie posiada systemu zawiasów 270°. Ten model jest przeznaczony wyłącznie do standardowych zawiasów.
Uszkodzenia ściany pojazdu przez rowery
Upewnij się, że kierownice rowerów są obrócone, aby nie dotykały karoserii pojazdu.
Wibracje lub poluzowanie bagażnika
Sprawdź dokręcenie wszystkich śrub i stan pasów mocujących. Wykonaj kontrolę po pierwszych kilometrach jazdy.
Przed użyciem
- Upewnij się, że bagażnik jest zamontowany tylko na prawych drzwiach tylnych.
- Zweryfikuj, czy zawiasy drzwi nie są typu 270°.
- Sprawdź, czy wszystkie śruby montażowe są dokręcone.
- Upewnij się, że rowery są rozmieszczone równomiernie (najcięższy najbliżej pojazdu).
- Usuń z rowerów luźne akcesoria (foteliki, koszyki), które mogą odpaść podczas jazdy.
Parametry w praktyce
- Maksymalne obciążenie
- 50 kg
- Maksymalna liczba rowerów
- 3
Ilustracje i schematy
- Schematy montażowe (strony 6-17) pokazują dokładną kolejność instalacji wsporników i szyn.
- Rysunki techniczne wskazują punkty wiercenia otworów (Ø 10 mm) oraz miejsca montażu śrub.
Zgodność modelu
- Kompatybilny z Mercedes Sprinter.
- Niekompatybilny z systemem zawiasów 270°.
- Wymaga użycia listwy z oświetleniem przy obniżonej pozycji szyn.
