Instrukcja montażu drabiny Fiamma Deluxe DJ Ducato
Szybki przewodnik montażu i użytkowania drabiny Fiamma Deluxe DJ Ducato. Sprawdź kroki instalacji, wymiary, ostrzeżenia bezpieczeństwa oraz listę części.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i użytkowania drabiny Fiamma Deluxe DJ Ducato. Produkt jest przeznaczony do montażu na tylnych drzwiach pojazdów typu Ducato, Citroën Jumper, Peugeot Boxer oraz Transit wyprodukowanych po 2006 roku. Zaleca się, aby montaż był przeprowadzony przez wykwalifikowany personel zgodnie z lokalnymi przepisami.
Opis produktu i dane techniczne
Drabina Fiamma Deluxe DJ Ducato charakteryzuje się solidną konstrukcją aluminiową. Waga produktu wynosi 6,5 kg. Wymiary zewnętrzne to 135 cm wysokości oraz 80 cm szerokości.
Zawartość zestawu
Przed przystąpieniem do montażu należy sprawdzić, czy zestaw zawiera wszystkie elementy wymienione na stronie 2 instrukcji, w tym szyny montażowe (C), wsporniki (F1, F2) oraz zestaw śrub i podkładek (G, H, I, L, M, N, O).
Instrukcja montażu
Montaż należy przeprowadzić zgodnie z poniższymi krokami:
- Przygotowanie: Sprawdź, czy drzwi pojazdu są wystarczająco solidne, aby utrzymać drabinę.
- Montaż szyn: Wywierć otwory zgodnie z instrukcją na stronie 5 i 6, a następnie zamocuj szyny (C) do drzwi pojazdu przy użyciu śrub (G) i podkładek (M, I).
- Montaż drabiny: Złóż drabinę (A) z górnym pałąkiem (B) przy użyciu wsporników (F1, F2) i śrub (L, O).
- Finalizacja: Zamocuj drabinę do szyn (C) za pomocą śrub (N) i podkładek (H).
Bezpieczeństwo i konserwacja
Należy regularnie sprawdzać stan zamocowań drabiny, szczególnie po pierwszych kilometrach jazdy oraz przed i po długich podróżach. Nie należy modyfikować produktu w żaden sposób. W przypadku wątpliwości dotyczących montażu lub użytkowania, należy skontaktować się ze sprzedawcą.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzenia podczas transportu
Sprawdź wszystkie części przed montażem. W razie uszkodzeń skontaktuj się ze sprzedawcą.
Wątpliwości co do montażu
Zaleca się montaż przez wykwalifikowany personel zgodnie z lokalnymi przepisami.
Przed użyciem
- Sprawdź, czy żadna część nie jest uszkodzona lub zdeformowana.
- Upewnij się, że pojazd jest kompatybilny (Ducato, Jumper, Boxer, Transit > 2006).
- Przygotuj narzędzia (wiertarka, klucze).
- Sprawdź solidność drzwi/ściany pojazdu przed montażem.
Ilustracje i schematy

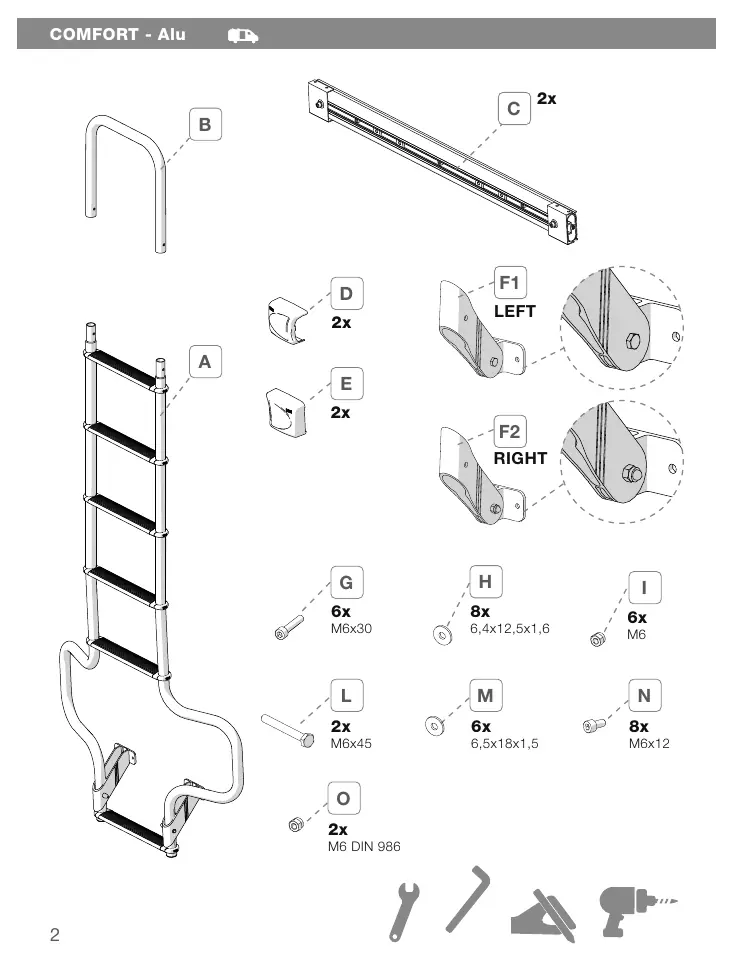

- Strona 2 przedstawia listę części (A-O) potrzebnych do montażu.

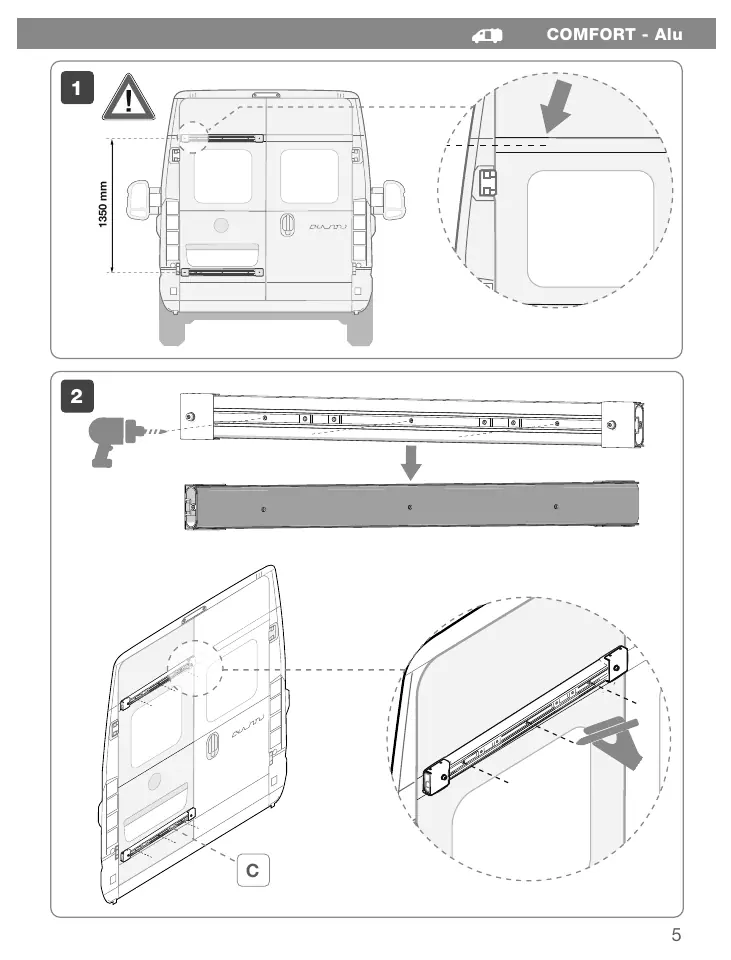

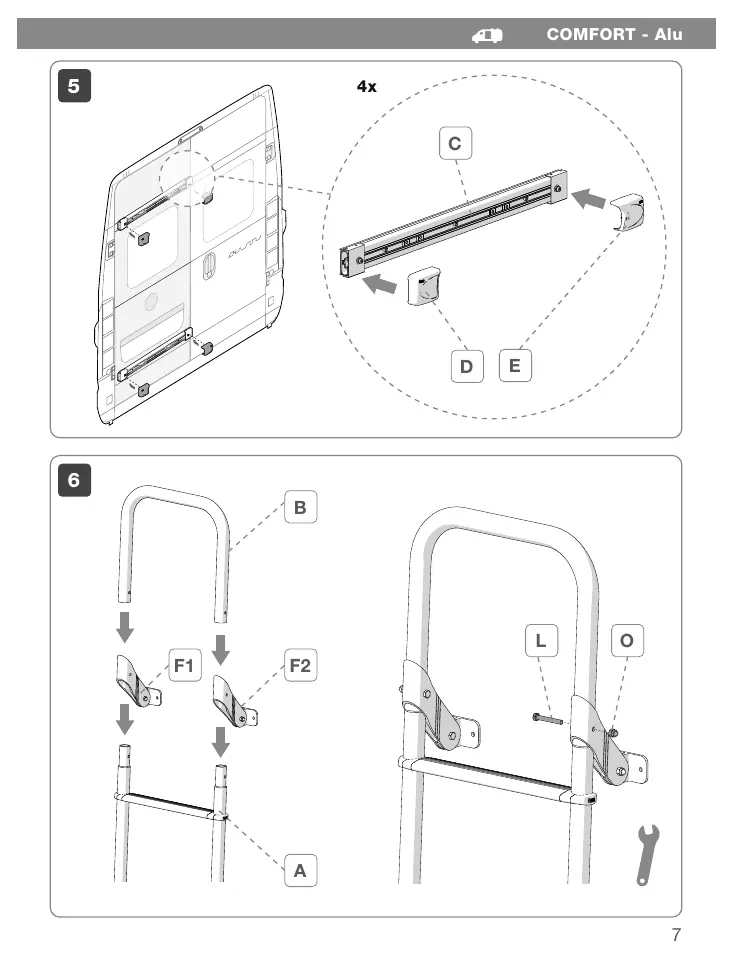

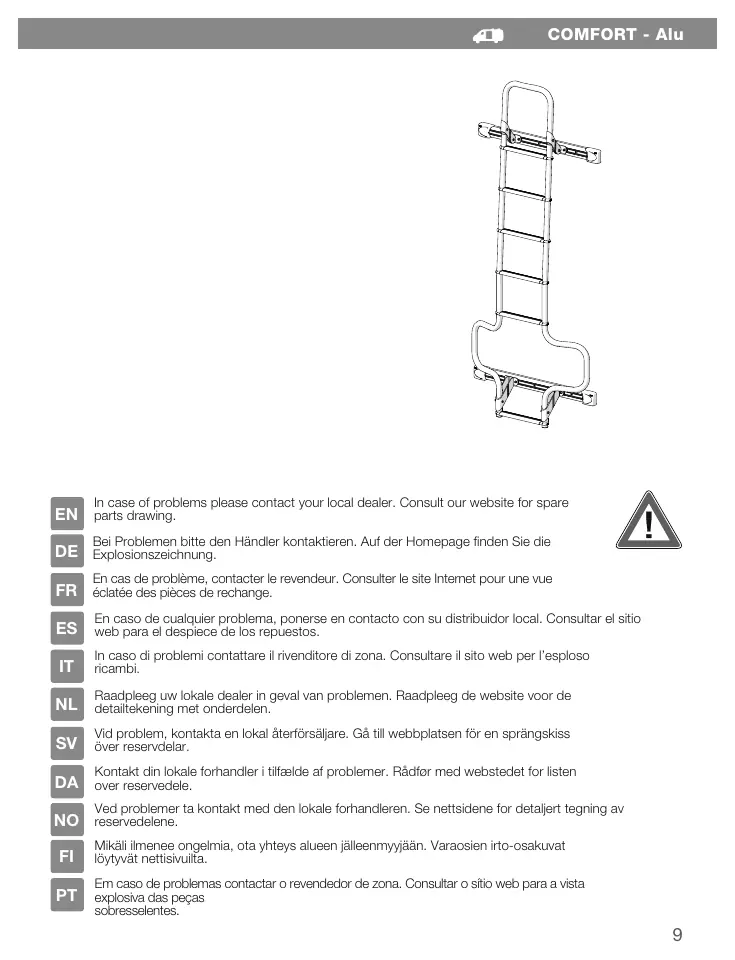

- Strony 5-8 pokazują krok po kroku proces wiercenia i mocowania szyn oraz drabiny.
Zgodność modelu
- Kompatybilna z pojazdami: Ducato, Citroën Jumper, Peugeot Boxer, Transit wyprodukowanymi po 2006 roku.
