Instrukcja montażu zestawu belek Fiamma Kit Bars Deluxe
Kompletny przewodnik montażu zestawu belek Fiamma Kit Bars Deluxe. Sprawdź instrukcje instalacji dla modeli Sprinter, Crafter i Ford Transit, wymiary, listę części oraz zasady bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściWażne informacje przed montażem
Przed przystąpieniem do instalacji należy sprawdzić, czy wszystkie części są kompletne i nie zostały uszkodzone podczas transportu. W przypadku wątpliwości dotyczących montażu lub ograniczeń produktu, należy skontaktować się ze sprzedawcą. Zaleca się, aby montaż był przeprowadzony przez wykwalifikowany personel zgodnie z lokalnymi przepisami.
Elementy zestawu
Zestaw zawiera następujące komponenty:
- A: Górna belka (1x)
- B: Dolna belka (1x)
- C: Podkładki 6,5x18x1,5 (6x)
- D: Elementy wykończeniowe (2x)
- E: Elementy wykończeniowe (2x)
- F: Nakrętki M6 (6x)
- G: Śruby M6x30 (6x)
Kompatybilność i wymiary
Zestaw jest przeznaczony dla konkretnych modeli pojazdów:
- 08772-03 / 08772-03A: Sprinter ≥ 06 / Crafter ≥ 06 ≤ 16
- 08772-01 / 08772-01A: Crafter ≥ 17
- 08772-02 / 08772-02A: Ford Transit ≥ 14
Wymiary belek różnią się w zależności od modelu pojazdu. Przed montażem należy zweryfikować wymiary podane w instrukcji dla konkretnego typu pojazdu.
Procedura montażu
Montaż wymaga użycia wiertarki z wiertłem o średnicy 6,5 mm.
- Weryfikacja: Upewnij się, że ściana lub drzwi pojazdu są wystarczająco solidne, aby zapewnić stabilność punktów mocowania. W razie potrzeby należy wzmocnić konstrukcję.
- Wyznaczanie otworów: Zgodnie ze schematem dla danego modelu pojazdu, zaznacz miejsca wiercenia otworów.
- Wiercenie: Wywierć otwory o średnicy 6,5 mm w zaznaczonych miejscach.
- Mocowanie: Przykręć belki (A i B) do pojazdu, używając śrub (G), podkładek (C) i nakrętek (F).
- Wykończenie: Zamontuj elementy wykończeniowe (D i E) na końcach belek.
Zasady bezpieczeństwa i konserwacja
Fiamma nie ponosi odpowiedzialności za szkody powstałe w wyniku nieprawidłowego montażu lub modyfikacji produktu. Należy przestrzegać następujących zasad:
- Produkt nie może być w żaden sposób modyfikowany.
- W przypadku wypadku z udziałem pojazdu, należy sprawdzić, czy produkt nie został uszkodzony.
- Należy przestrzegać ograniczeń prędkości i przepisów ruchu drogowego.
- Regularnie sprawdzaj zamocowanie drabiny/belek, szczególnie po pierwszych kilometrach po montażu oraz przed i po długich podróżach.
- W przypadku problemów z częściami zamiennymi, skonsultuj się ze stroną internetową producenta w celu uzyskania rysunku technicznego.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Uszkodzenia podczas transportu
Sprawdź części przed montażem. W razie stwierdzenia uszkodzeń lub deformacji, skontaktuj się ze sprzedawcą przed przystąpieniem do instalacji.
Niestabilność montażu
Upewnij się, że ściana lub drzwi pojazdu są wystarczająco solidne. Jeśli nie, konieczne jest wzmocnienie punktów mocowania, w przeciwnym razie nośność nie jest gwarantowana.
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części.
- Upewnij się, że zestaw jest kompatybilny z Twoim modelem pojazdu.
- Zweryfikuj solidność ściany/drzwi pojazdu w punktach mocowania.
- Przygotuj narzędzia: wiertarkę, wiertło 6,5 mm, klucze.
- Zapoznaj się ze schematem montażu dla swojego modelu pojazdu.
Parametry w praktyce
- Wiertło 6,5 mm
- Wymagana średnica wiertła do wykonania otworów montażowych w pojeździe.
Ilustracje i schematy

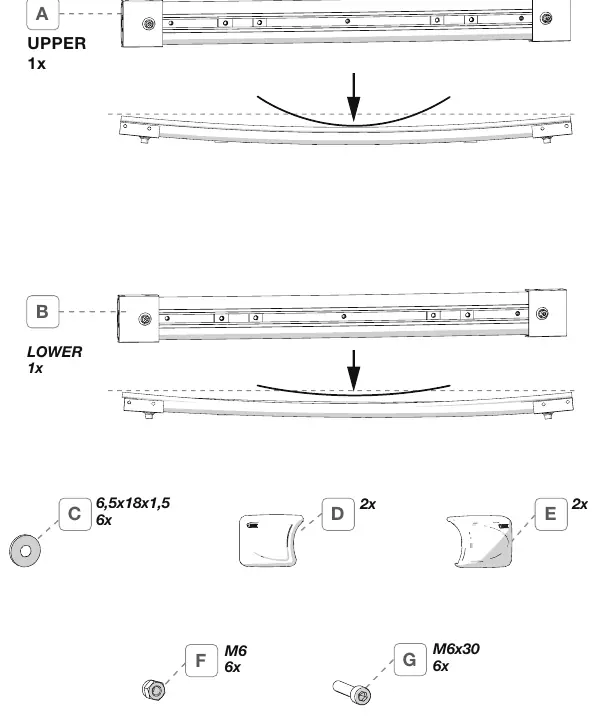

- Strona 2: Wykaz części (A-G) z oznaczeniami ilościowymi.

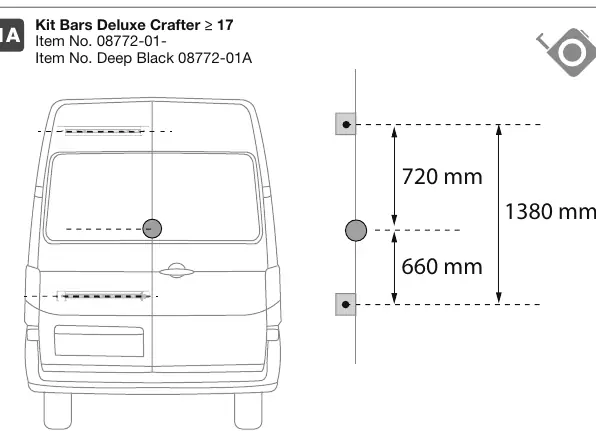

- Strona 4-5: Schematy rozmieszczenia otworów montażowych dla różnych modeli pojazdów.
- Strona 6: Instrukcja wiercenia otworów o średnicy 6,5 mm.
- Strona 7: Schemat montażu śrub i elementów wykończeniowych.
Zgodność modelu
- Wymagana weryfikacja solidności konstrukcji pojazdu przed montażem.
- Montaż powinien być wykonany przez wykwalifikowany personel.
- Zestawy są dedykowane do konkretnych roczników i modeli (Sprinter, Crafter, Transit).
