Instrukcja obsługi wywietrznika dachowego Fiamma Vent 28 F
Szybki przewodnik po instalacji i obsłudze wywietrznika dachowego Fiamma Vent 28 F. Dowiedz się, jak prawidłowo zamontować urządzenie, uszczelnić ramę oraz dbać o konserwację pokrywy Crystal.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wywietrznik dachowy Fiamma Vent 28 F jest przeznaczony do montażu w pojazdach kempingowych. Urządzenie wymaga wykonania kwadratowego otworu o wymiarach 28x28 cm. Produkt jest kompatybilny z dachami o grubości od 54 mm do 68 mm. Przed montażem należy upewnić się, że miejsce instalacji jest płaskie i nie koliduje z innymi akcesoriami dachowymi.
Opis elementów zestawu
W skład zestawu wchodzą:
- Rama zewnętrzna
- Rama wewnętrzna
- Zestaw śrub montażowych (4 sztuki, 35x60)
- Moskitiera
Montaż wywietrznika
- Przygotuj otwór w dachu o wymiarach 28x28 cm.
- Nałóż odpowiedni uszczelniacz (zalecane: SIKALASTOMER-710, THEROSTAT II lub DEKALIN 1512) na dolną część ramy zewnętrznej, zgodnie z wyznaczonymi szynami.
- Umieść ramę zewnętrzną w otworze, upewniając się, że zawiasy są skierowane w stronę przodu pojazdu.
- Zamontuj ramę wewnętrzną i przykręć ją za pomocą 4 dołączonych śrub. Dokręcaj śruby z wyczuciem, aby rama przylegała do dachu, ale nie uległa deformacji.
- Zamontuj ramę moskitiery, używając zatrzasków.
- Usuń folię ochronną z pokrywy.
Obsługa i użytkowanie
Wywietrznik otwiera się poprzez naciśnięcie mechanizmu. Przed otwarciem pokrywy należy usunąć zabezpieczającą opaskę kablową (jeśli występuje). Podczas jazdy wywietrznik musi być zawsze zamknięty.
Konserwacja i czyszczenie
Do czyszczenia wywietrznika należy używać wyłącznie neutralnych, nieagresywnych detergentów. Pokrywę Crystal należy czyścić środkiem do szkła akrylowego przy użyciu miękkiej szmatki, aby uniknąć zarysowań. Nie używaj alkoholu, rozpuszczalników ani środków ściernych. Moskitierę można zdjąć z zatrzasków i umyć wodą z neutralnym detergentem.

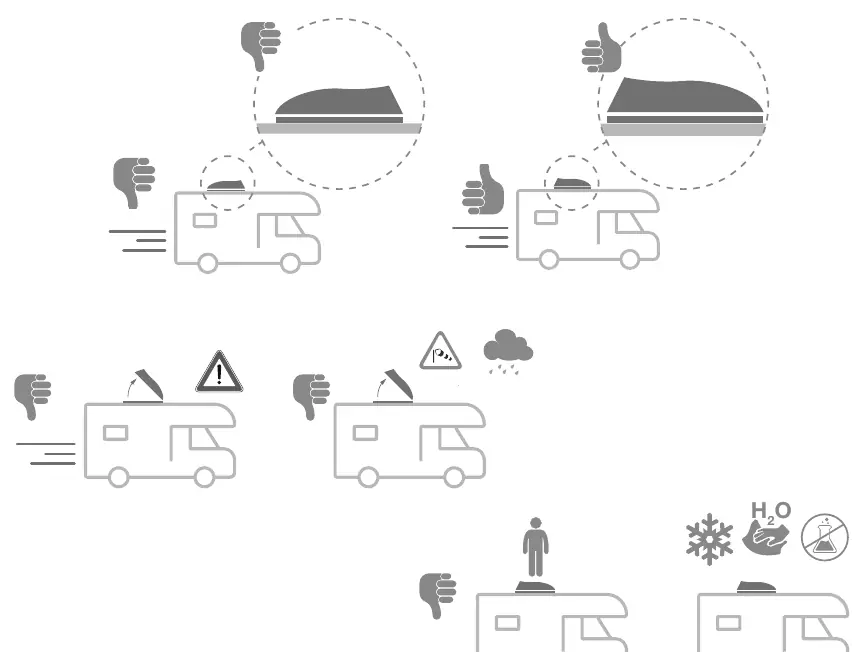

Ostrzeżenia i bezpieczeństwo
- Zabrania się chodzenia po pokrywie wywietrznika.
- Nie otwieraj wywietrznika podczas jazdy pojazdu.
- Nie otwieraj wywietrznika w przypadku silnego wiatru lub deszczu.
- Regularnie sprawdzaj dokręcenie śrub, zwłaszcza po pierwszych kilometrach po montażu oraz przed i po długich podróżach.
- W przypadku trudności z otwieraniem mechanizmu, nasmaruj go kilkoma kroplami smaru.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Mechanizm otwierania stawia opór
Nasmaruj mechanizm otwierania pokrywy kilkoma kroplami smaru.
Uszkodzenia podczas transportu
Sprawdź wszystkie elementy pod kątem uszkodzeń lub deformacji przed przystąpieniem do montażu.
Przed użyciem
- Sprawdź, czy grubość dachu mieści się w zakresie 54-68 mm.
- Przygotuj zalecany uszczelniacz (np. SIKALASTOMER-710, THEROSTAT II, DEKALIN 1512).
- Upewnij się, że otwór w dachu ma wymiary 28x28 cm.
- Sprawdź, czy miejsce montażu jest płaskie i wolne od przeszkód (kable, wzmocnienia dachu).
- Usuń zabezpieczającą opaskę kablową przed pierwszym otwarciem.
Parametry w praktyce
- Wymiar otworu
- 28x28 cm
- Moment dokręcania śrub
- 1.2 N.m
Ilustracje i schematy

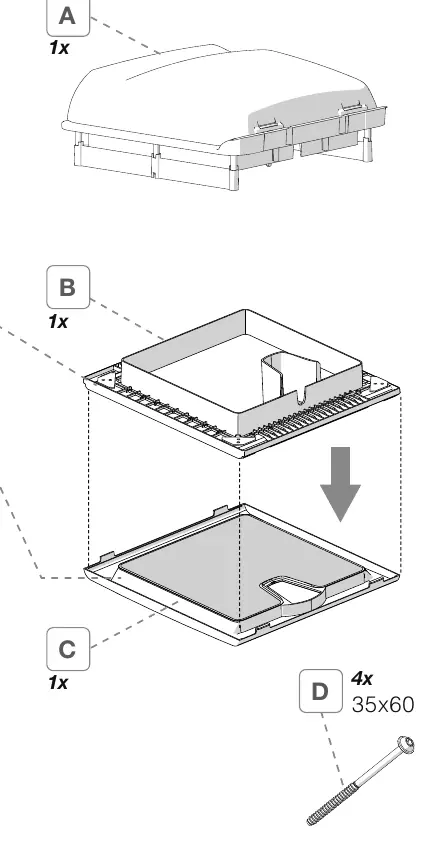

- Strona 2: Schemat części zestawu (A, B, C, D).

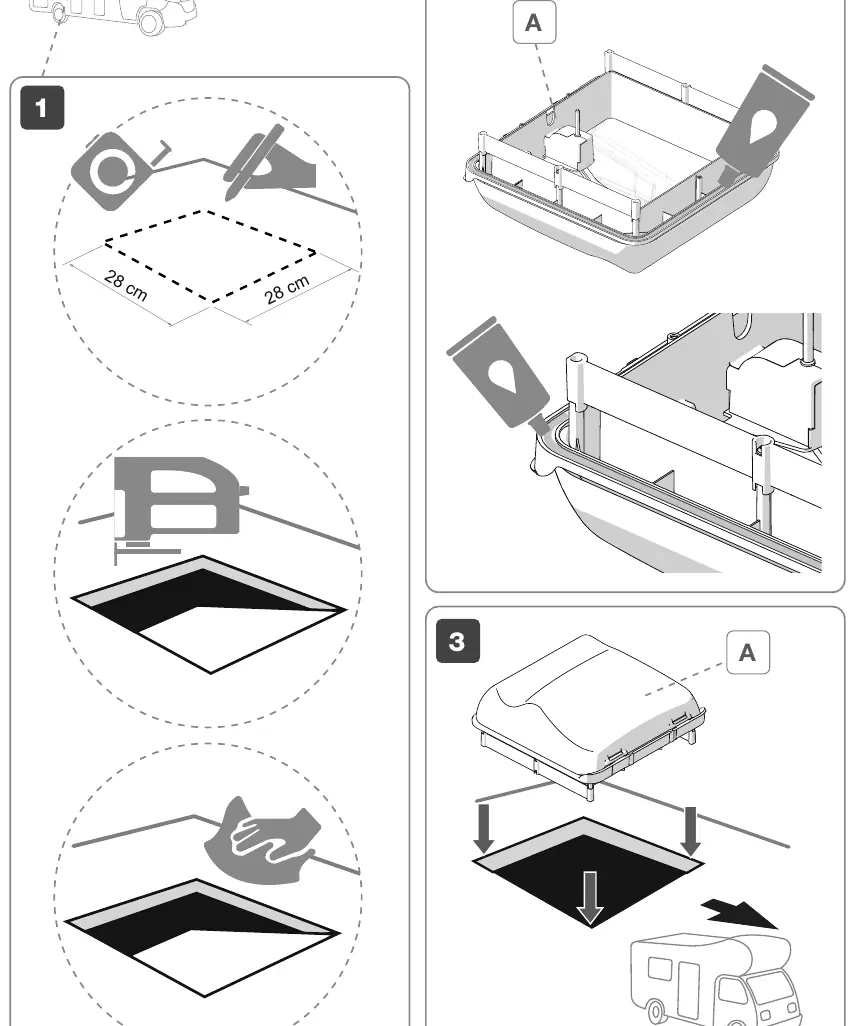

- Strona 8: Krok 1-3: Wycinanie otworu, uszczelnianie i osadzanie ramy.

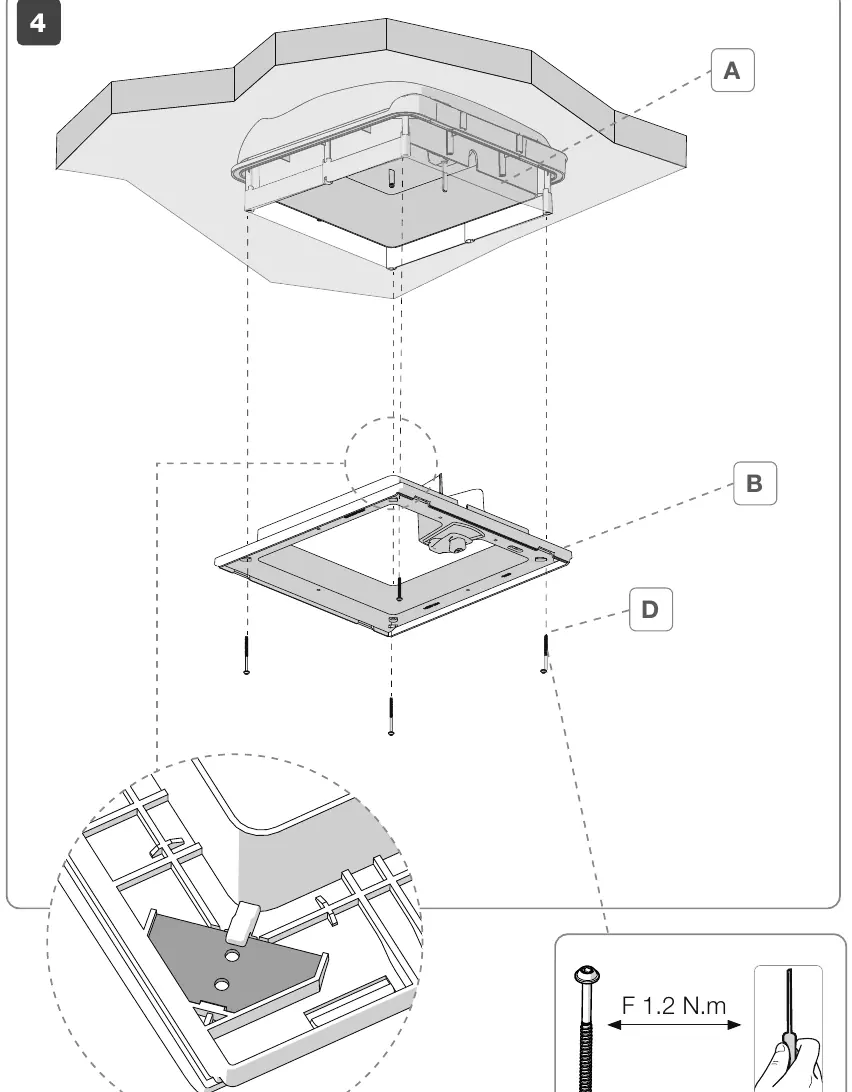

- Strona 9: Krok 4: Montaż ramy wewnętrznej i przykręcanie.

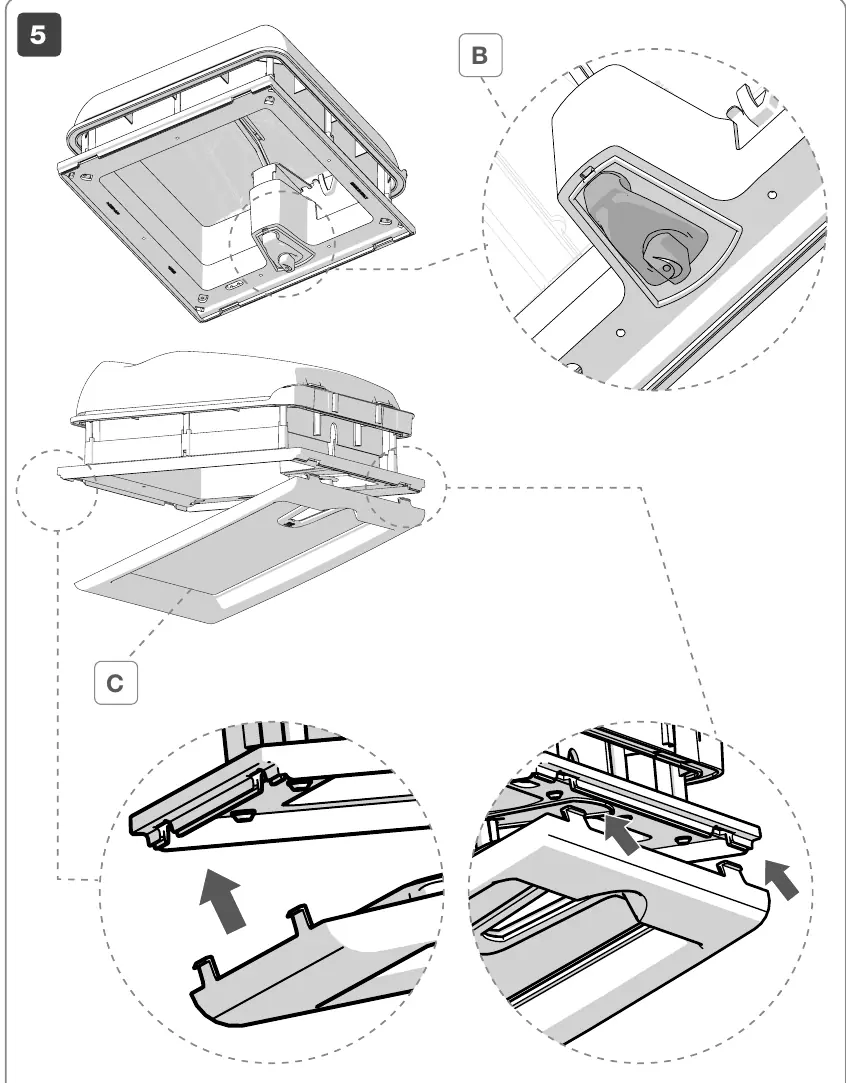

- Strona 10: Krok 5: Montaż moskitiery.

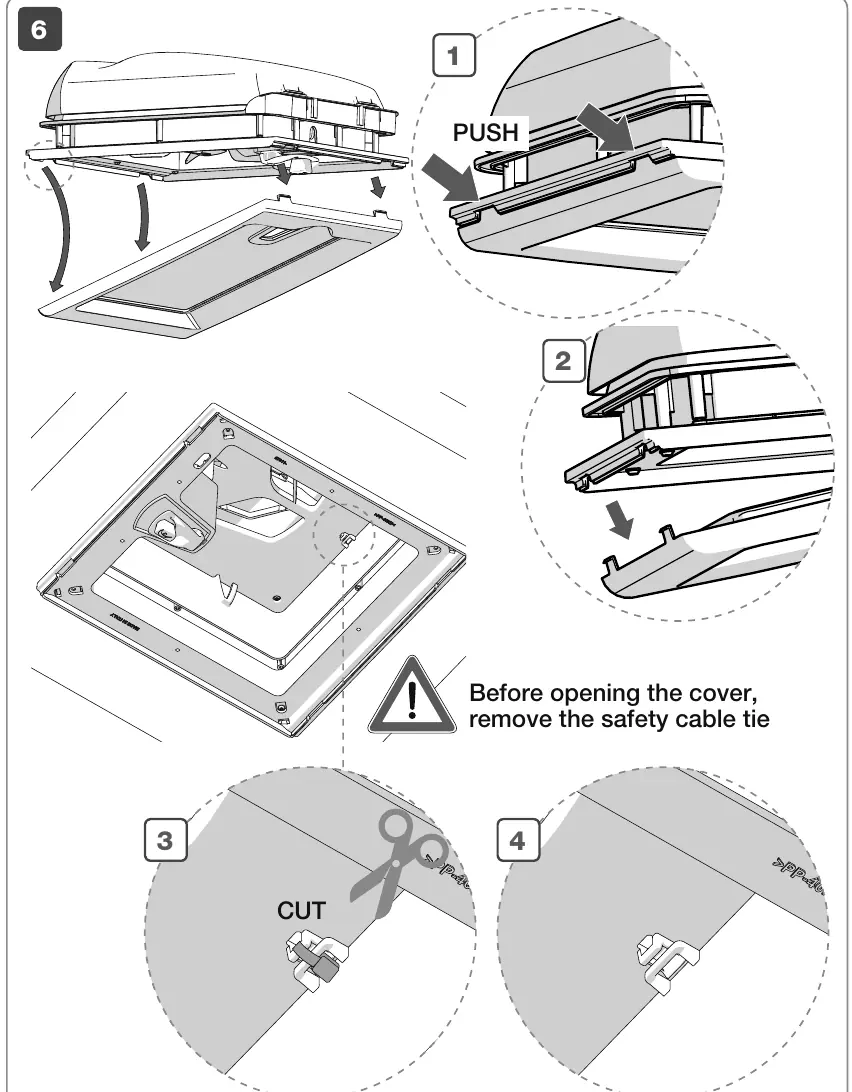

- Strona 11: Krok 6: Usuwanie zabezpieczenia transportowego.
Zgodność modelu
- Produkt przeznaczony do dachów o grubości 54-68 mm.
- Wymaga płaskiej powierzchni montażowej.
