Instrukcja obsługi i montażu zestawu silnikowego Fiamma Motor Kit Compact F45s

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i obsługi zestawu silnikowego Fiamma Motor Kit Compact F45s. Zestaw umożliwia zmotoryzowanie markizy F45s, zapewniając wygodne otwieranie i zamykanie za pomocą przycisku. Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami.

Zawartość zestawu

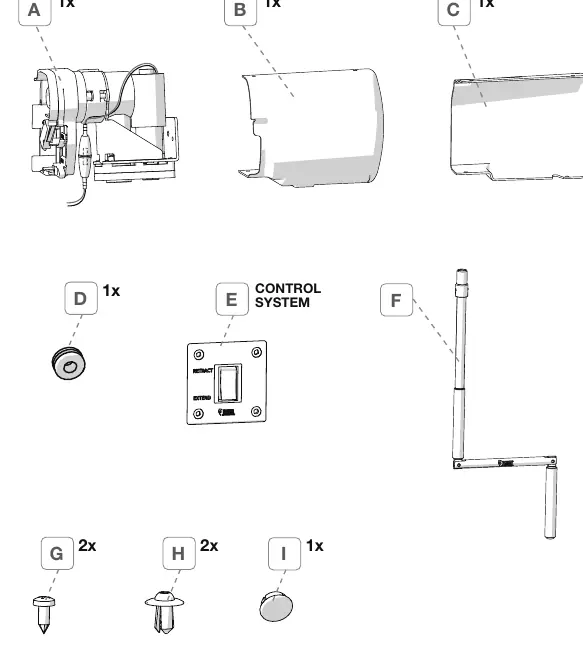

W skład zestawu wchodzą:

• Silnik z obudową
• System sterowania (przycisk)
• Korba ręczna (do obsługi awaryjnej)
• Elementy montażowe (śruby, nity, zaślepki)

Instalacja i montaż

Montaż wymaga podstawowych narzędzi (wiertarka, śrubokręt). Proces obejmuje:

1. Całkowite rozwinięcie markizy i obniżenie nóg.
2. Demontaż zaślepek końcowych markizy.

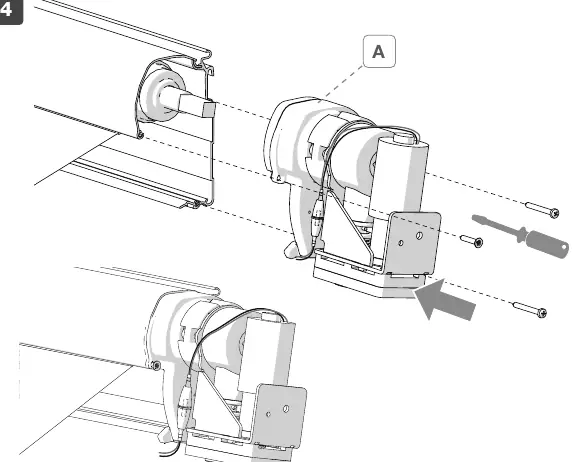

3. Montaż silnika w miejscu zaślepki końcowej.

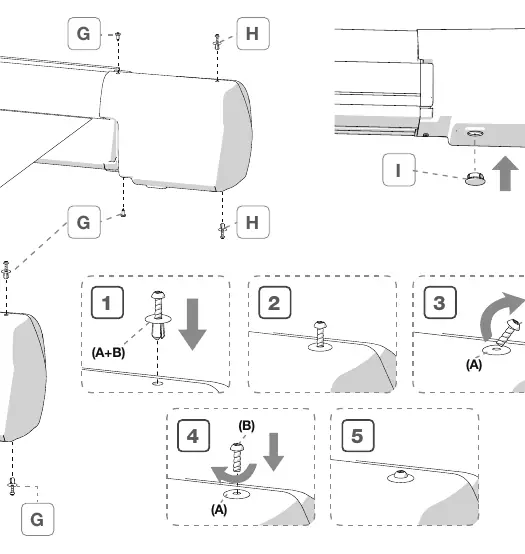

4. Zabezpieczenie obudowy silnika za pomocą dostarczonych nitów i śrub.

Podłączenie elektryczne

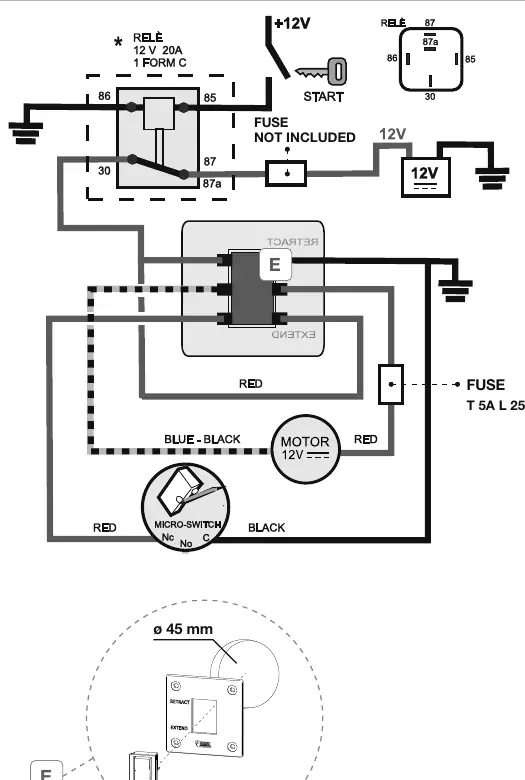

System wymaga zasilania 12V DC. Należy przestrzegać następujących zasad:

• Zawsze odłącz akumulator pojazdu przed rozpoczęciem prac elektrycznych.
• Użyj najkrótszej i najbezpieczniejszej trasy dla kabla zasilającego.
• System musi być zabezpieczony bezpiecznikiem 12A.
• Silnik posiada wbudowany bezpiecznik (5x20 T 5A L 250V). Nigdy nie używaj bezpiecznika o innej wartości.
• Zaleca się podłączenie przekaźnika (nie dołączony), który odcina zasilanie po przekręceniu kluczyka w stacyjce, aby zapobiec przypadkowemu otwarciu markizy podczas jazdy.

Test działania

Po podłączeniu elektrycznym, przed założeniem osłon, należy przeprowadzić test:

• Sprawdź, czy markiza otwiera się przy ustawieniu przycisku na EXTEND i zamyka przy RETRACT. Jeśli nie, zamień polaryzację.

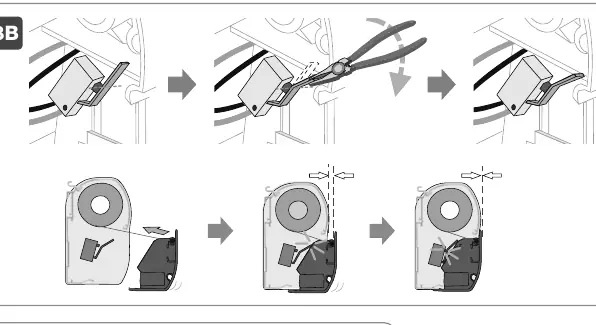

• Sprawdź działanie mikrowyłącznika: po całkowitym otwarciu i zamknięciu markizy, mikrowyłącznik powinien przerwać ruch. Jeśli nie, wyreguluj go za pomocą szczypiec.

Obsługa produktu

Standardowa obsługa: Użyj przycisku sterowania, aby otworzyć lub zamknąć markizę. Puszczenie przycisku zatrzymuje ruch.

Obsługa ręczna: W przypadku awarii silnika lub braku zasilania, użyj dołączonej korby F, aby zamknąć markizę ręcznie.

Bezpieczeństwo i konserwacja

• Nigdy nie wkładaj rąk w mechaniczne części markizy podczas jej ruchu.
• Upewnij się, że podczas zamykania markizy nie ma przeszkód (np. gałęzi).
• Okresowo sprawdzaj stan zamocowania, szczególnie po pierwszych kilometrach po montażu oraz przed i po długich podróżach.
• Nie używaj agresywnych środków czyszczących do mycia obudowy.
