Instrukcja obsługi zestawu silnikowego Fiamma Motor Kit Compact F80s

Najważniejsze informacje z instrukcji

Zestaw silnikowy Fiamma Motor Kit Compact F80s służy do zautomatyzowania obsługi markizy. Urządzenie wymaga zasilania 12V DC i musi być zabezpieczone bezpiecznikiem 12A. Przed przystąpieniem do instalacji należy upewnić się, że wszystkie elementy są kompletne i nieuszkodzone. Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami.

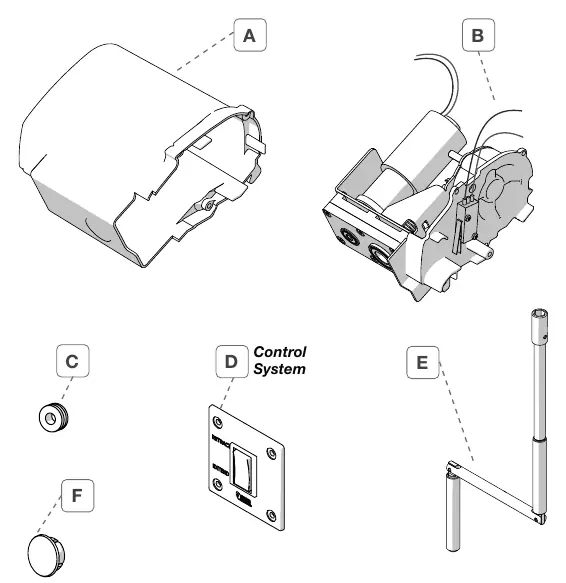

Elementy zestawu

W skład zestawu wchodzą:

• Silnik z obudową
• System sterowania (przełącznik)
• Korba do obsługi awaryjnej
• Elementy montażowe

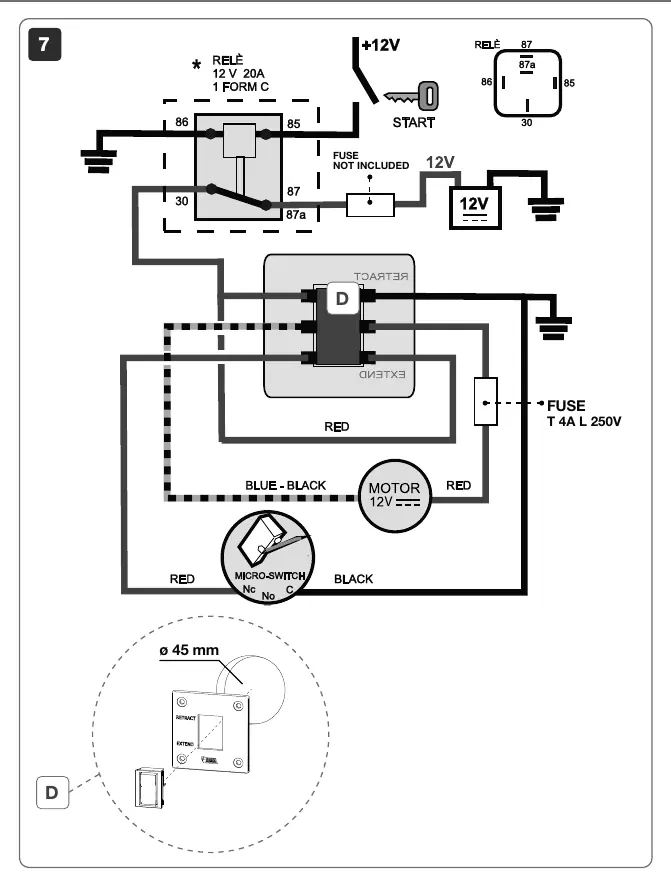

Instalacja elektryczna

Podłączenie elektryczne musi być wykonane zgodnie ze schematem. Zaleca się odłączenie akumulatora pojazdu przed rozpoczęciem prac. Należy wybrać najkrótszą i najbezpieczniejszą drogę dla kabla zasilającego. System musi być zasilany linią zabezpieczoną bezpiecznikiem 12A. Silnik posiada wbudowany bezpiecznik (5x20 T 4A L 250V), który chroni układ w razie awarii. Zaleca się podłączenie przekaźnika (nie dołączony do zestawu) do stacyjki pojazdu, aby uniemożliwić otwarcie markizy podczas jazdy.

Testowanie działania

Po wykonaniu podłączeń, przed założeniem osłon silnika, należy przeprowadzić test:

1. Sprawdź, czy markiza otwiera się w pozycji EXTEND i zamyka w pozycji RETRACT. Jeśli nie, odwróć polaryzację na wejściu silnika.
2. Otwórz markizę całkowicie, a następnie zamknij, sprawdzając, czy mikrowyłącznik przerywa ruch po naciśnięciu.

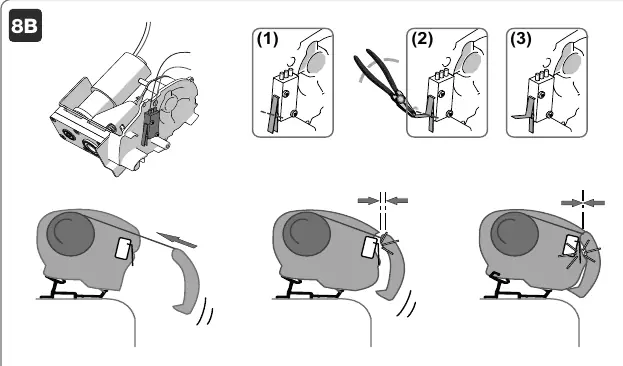

3. Jeśli mikrowyłącznik nie działa poprawnie, wyreguluj go za pomocą szczypiec. Nie odłączaj ani nie zmieniaj mikrowyłącznika na zaślepce, gdyż grozi to utratą gwarancji.

Obsługa produktu

Standardowa obsługa: Markizę otwiera się i zamyka za pomocą przycisku sterowania. Puszczenie przycisku zatrzymuje ruch. Podczas pracy markizy nie należy wkładać rąk w części mechaniczne.

Obsługa awaryjna: W przypadku awarii silnika, markizę można zamknąć ręcznie, używając dołączonej korby E.

Bezpieczeństwo

Zawsze upewnij się, że markiza jest całkowicie zamknięta przed rozpoczęciem jazdy. Regularnie sprawdzaj stan mocowań, zwłaszcza po pierwszych kilometrach po montażu oraz przed i po długich podróżach. Nie używaj agresywnych środków czyszczących do mycia obudowy.
