Instrukcja obsługi markizy Fiamma F43van
Przewodnik użytkownika markizy Fiamma F43van. Instrukcja zawiera informacje o montażu, specyfikacji technicznej, obsłudze mechanizmu korbowego oraz dostępnych akcesoriach dla modeli 270 i 300.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje
Markiza Fiamma F43van to model zaprojektowany specjalnie dla samochodów typu campervan. Urządzenie charakteryzuje się kompaktową konstrukcją, montażem ściennym oraz innowacyjnym mechanizmem korbowym z magnetycznym zatrzaskiem. Markiza dostępna jest w dwóch wariantach długości: 270 cm oraz 300 cm.
Opis urządzenia
F43van to markiza ścienna wyposażona w trzy prowadnice (dwie w przedniej części, jedna w kasecie). Posiada teleskopowe nogi z wzmocnionym przegubem i systemem Secure Lock, co pozwala na łatwą regulację wysokości listwy przedniej. Konstrukcja umożliwia otwarcie markizy z ujemnym nachyleniem, co pozwala na wykorzystanie pełnej wysokości przestrzeni pod markizą (maks. 2,20 m).
Montaż
Markiza jest dostarczana ze standardowymi wspornikami. W przypadku specyficznych modeli pojazdów, konieczne może być zastosowanie opcjonalnych, dedykowanych zestawów montażowych. Należy upewnić się, że wsporniki są poprawnie zamontowane zgodnie z instrukcją dla danego typu pojazdu.
Obsługa i funkcje
Mechanizm korbowy: Markiza obsługiwana jest za pomocą korby. Mechanizm posiada magnetyczny zatrzask ukryty w obudowie, co zapewnia bezpieczne i wygodne zamykanie.

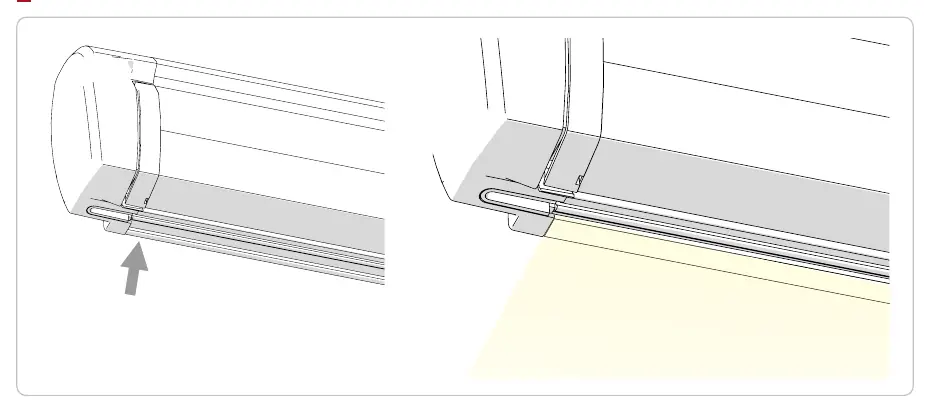

Oświetlenie: Kaseta markizy posiada przygotowane miejsce (LED provision) na montaż oświetlenia LED.
Regulacja: Teleskopowe nogi pozwalają na dostosowanie wysokości markizy do terenu. System Secure Lock zapewnia stabilność po rozwinięciu.
Akcesoria
Do markizy F43van dostępna jest szeroka gama akcesoriów, w tym: Room Van Premium, Blocker Pro 260 Van, Sun View XL 100/260, Side Block, Shade Sun View, Rafter Led Van, Tie Down, Patio-Mat / Light, Kit Led Strip Awning F43van, Kit Awning Pegs, Kit Awning Plate, Kit Awning Hangers oraz Kit Rain Guard.
Dane techniczne
- Długość markizy: 270 cm lub 310 cm
- Wysięg: 225 cm lub 250 cm
- Powierzchnia zacienienia: 6,9 m² lub 8,9 m²
- Waga: 19,0 kg lub 21,5 kg
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Trudności z montażem markizy na pojeździe.
Sprawdź, czy używasz standardowych wsporników dołączonych do zestawu, czy wymagany jest dedykowany zestaw montażowy dla Twojego modelu pojazdu.
Markiza nie otwiera się płynnie.
Upewnij się, że prowadnice są czyste i wolne od zanieczyszczeń oraz sprawdź poprawność działania mechanizmu korbowego.
Przed użyciem
- Sprawdź długość markizy (270 cm lub 300 cm) w stosunku do dostępnego miejsca na ścianie pojazdu.
- Upewnij się, że posiadasz odpowiednie wsporniki montażowe (standardowe lub dedykowane).
- Sprawdź, czy mechanizm korbowy działa poprawnie przed pełnym rozwinięciem.
- Zweryfikuj, czy nogi teleskopowe są zablokowane systemem Secure Lock po ustawieniu wysokości.
Parametry w praktyce
- Długość markizy
- Całkowita długość kasety markizy (270 cm lub 310 cm).
- Powierzchnia zacienienia
- Powierzchnia użytkowa pod rozłożoną markizą (6,9 m² lub 8,9 m²).
Ilustracje i schematy
- Mechanizm magnetyczny: Ilustruje sposób zabezpieczenia korby wewnątrz kasety.
- Montaż wsporników: Pokazuje różnicę między standardowym wspornikiem a dedykowanym zestawem montażowym (np. dla Ford Custom Lift Roof).
Zgodność modelu
- Markiza jest kompatybilna z wieloma akcesoriami Fiamma, takimi jak Room Van Premium czy Rafter Led Van.
- Wymaga dedykowanych wsporników dla niektórych modeli pojazdów.
