Instrukcja obsługi zestawu silnikowego Fiamma Motor Kit Compact F65L

Najważniejsze informacje z instrukcji

Zestaw silnikowy Fiamma Motor Kit Compact F65L umożliwia zautomatyzowanie obsługi markizy. Instalacja powinna być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami. Kluczowe jest poprawne podłączenie elektryczne 12V oraz zabezpieczenie obwodu bezpiecznikiem. W przypadku awarii silnika, markizę można obsługiwać ręcznie za pomocą dołączonej korby.

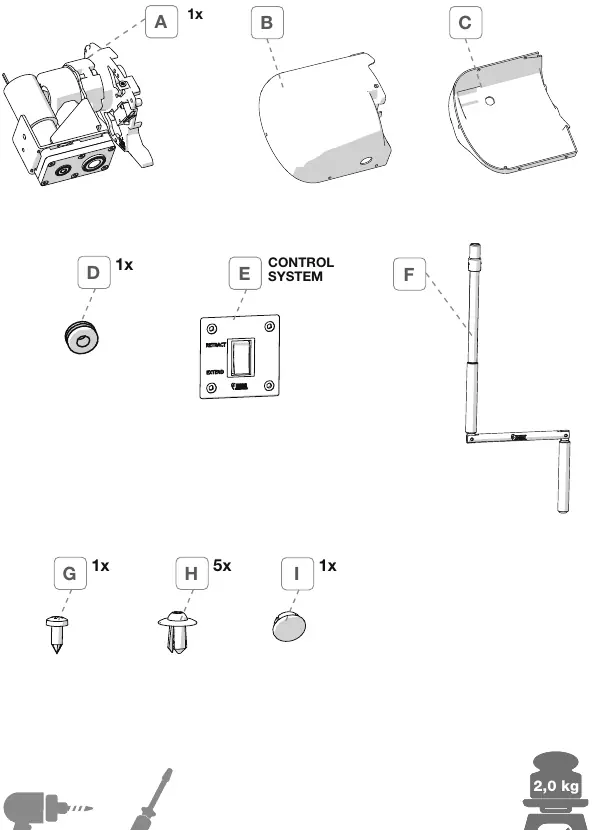

Elementy zestawu

W skład zestawu wchodzą:

• Silnik (A)
• Osłony (B, C)
• Elementy montażowe (D, G, H, I)
• System sterowania (E)
• Korba ręczna (F)

Instalacja

Przed przystąpieniem do montażu upewnij się, że części nie zostały uszkodzone podczas transportu. Zaleca się odłączenie akumulatora pojazdu przed rozpoczęciem prac elektrycznych.

1. Całkowicie rozwiń markizę i obniż nogi.
2. Zdemontuj odpowiednie elementy końcowe markizy.
3. Zamontuj silnik (A) w miejscu mechanizmu korbowego.

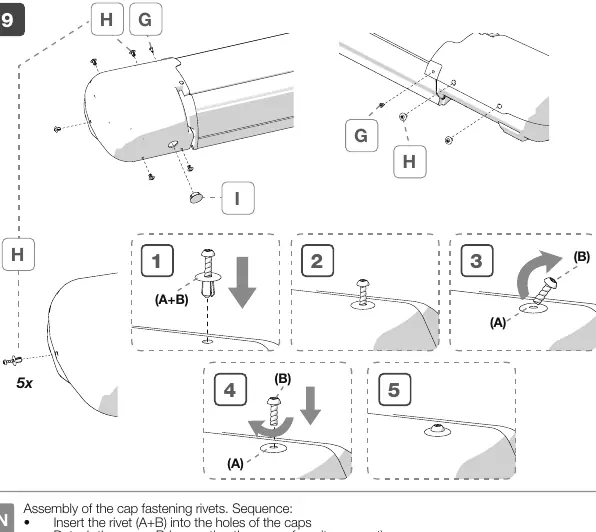

4. Zabezpiecz osłony za pomocą nitów (A+B) zgodnie z instrukcją na stronie 16.

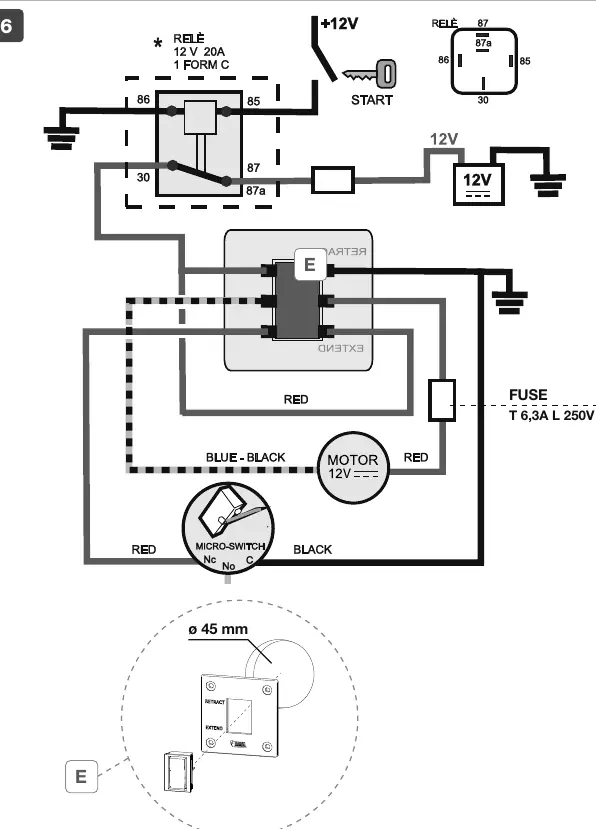

Podłączenie elektryczne

Urządzenie pracuje pod napięciem 12V. Należy wybrać najkrótszą i najbezpieczniejszą drogę dla kabla zasilającego.

• Zaleca się podłączenie przez przekaźnik (nie dołączony), który odcina zasilanie po przekręceniu kluczyka w stacyjce, aby zapobiec przypadkowemu otwarciu markizy podczas jazdy.
• Silnik jest wyposażony w bezpiecznik (T 6,3A L 250V). Nigdy nie używaj bezpiecznika o innej wartości.
• Używaj tylko odpowiednich zacisków kablowych, aby uniknąć spadków napięcia i przegrzewania się styków.

Test działania

Po wykonaniu połączeń, przed założeniem osłon, przeprowadź test:

• Sprawdź, czy markiza otwiera się w pozycji EXTEND i zamyka w pozycji RETRACT. Jeśli nie, zamień polaryzację.

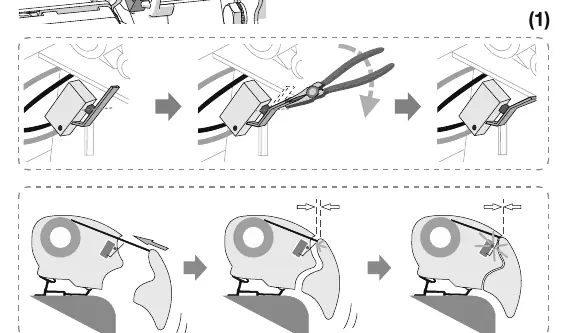

• Otwórz i zamknij markizę, sprawdzając, czy mikrowyłącznik przerywa ruch. Jeśli nie, wyreguluj go za pomocą szczypiec.

Obsługa produktu

Obsługa odbywa się za pomocą przycisku sterującego. Jeśli markiza nie zatrzymuje się, może to oznaczać problem z mikrowyłącznikiem; w takim przypadku silnik zatrzyma się po pełnym zamknięciu, co może spowodować przepalenie bezpiecznika ochronnego. W razie awarii silnika użyj korby F.

Bezpieczeństwo i konserwacja

• Nigdy nie wkładaj rąk w mechaniczne części markizy podczas jej ruchu.
• Uważaj na niewidoczne przeszkody (np. gałęzie), które mogą blokować ruch.
• Regularnie sprawdzaj stan zamocowania, zwłaszcza po pierwszych kilometrach po montażu oraz przed długimi podróżami.
• Nie myj zewnętrznej obudowy agresywnymi środkami czyszczącymi.
• Jeśli markiza wystaje poza obrys pojazdu o więcej niż 100 mm, fakt ten musi zostać odnotowany w dokumentach pojazdu (DIN 75303 - 2019).

Dane techniczne

• Zasilanie: 12V DC
• Maksymalny pobór mocy: 144W
• Bezpiecznik silnika: T 6,3A L 250V
• Bezpiecznik główny: 12A
• Temperatura pracy: +5°C / +50°C
