Instrukcja obsługi okna dachowego Fiamma Turbo-Vent Premium

Najważniejsze informacje z instrukcji

Fiamma Turbo-Vent Premium to okno dachowe z wbudowanym wentylatorem 12V, przeznaczone do montażu w pojazdach kempingowych. Urządzenie wymaga otworu montażowego o wymiarach 39x39 cm i jest kompatybilne z dachami o grubości od 30 do 85 mm. Przed przystąpieniem do montażu upewnij się, że posiadasz odpowiednie uszczelniacze (np. SIKALASTOMER-710, THEROSTAT II lub DEKALIN 1512).

Montaż i instalacja

1. Wyznacz miejsce montażu i wytnij kwadratowy otwór o boku 39 cm.
2. Upewnij się, że powierzchnia dachu jest płaska.
3. Nałóż uszczelniacz na dolną część ramy zewnętrznej (minimalna szerokość 30 mm).
4. Umieść ramę zewnętrzną w otworze, zwracając uwagę, aby zawiasy były skierowane w stronę przodu pojazdu.
5. Przykręć ramę zewnętrzną za pomocą 20 śrub samogwintujących (Ø4,2x30 mm).
6. Dokładnie uszczelnij obwód ramy zewnętrznej silikonem, wypełniając wszelkie szczeliny między dachem a ramą oraz łby śrub.
7. Podłącz przewody zasilające do silnika elektrycznego.
8. Przykręć ramę wewnętrzną za pomocą 8 śrub samogwintujących (Ø3,5x15 mm).
9. Usuń folię ochronną z pokrywy.

Podłączenie elektryczne

Urządzenie wymaga bezpośredniego podłączenia do akumulatora 12V DC. Nie podłączaj urządzenia do sieci 220V. Podczas podłączania należy zachować właściwą polaryzację przewodów (czerwony +, czarny -). Przed przystąpieniem do jakichkolwiek prac elektrycznych należy odłączyć zasilanie.

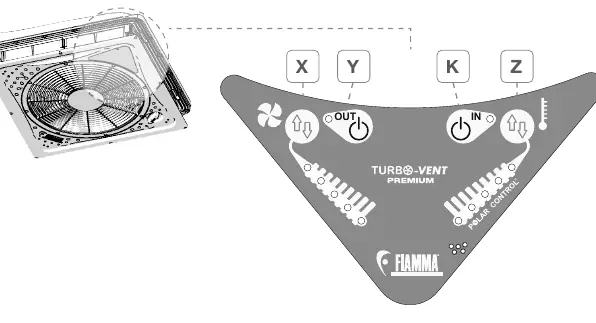

Obsługa funkcji Polar Control

Funkcja Polar Control automatycznie aktywuje wentylację w zależności od ustawionej różnicy temperatur (ΔT) i temperatury zewnętrznej. Po włączeniu funkcji system rejestruje temperaturę otoczenia. Użytkownik może ustawić żądaną wartość ΔT za pomocą przycisku. Wentylator będzie pracował z ustawioną prędkością, aż do osiągnięcia zadanej temperatury. W celu oszczędzania energii zaleca się ustawienie minimalnej wartości ΔT-1°C po osiągnięciu komfortowej temperatury.

Konserwacja i czyszczenie

Do czyszczenia wewnętrznych i zewnętrznych elementów okna należy używać wyłącznie neutralnych, nieagresywnych detergentów. Do czyszczenia pokrywy Crystal należy używać środka do czyszczenia szkła akrylowego i miękkiej szmatki, aby uniknąć zarysowań. Zabrania się używania produktów agresywnych, takich jak środki do szyb, uniwersalne środki czyszczące, środki ścierne, detergenty do naczyń, alkohol, rozpuszczalniki lub inne płyny żrące. Moskitierę można czyścić wodą z neutralnym detergentem.

Bezpieczeństwo

• Zabrania się chodzenia po pokrywie okna.
• Nie otwieraj okna podczas jazdy pojazdu.
• Nie otwieraj okna w przypadku silnego wiatru lub deszczu.
• Regularnie sprawdzaj dokręcenie śrub, zwłaszcza po pierwszych kilometrach po montażu oraz przed i po długich podróżach.
• W przypadku trudności z otwieraniem/zamykaniem, nasmaruj mechanizm kilkoma kroplami smaru.
